微型鼠标竞赛用激光切割亚克力安装平台

在微型迷宫机器人、循线竞赛机器人的研发调试场景中，底盘安装平台的加工便捷性、装配精度直接决定了整车的调试效率与行走稳定性，这款适配140mm*140mm尺寸边界的安装平台，正是针对这类小型竞赛机器人的快速制作需求设计，可兼容激光切割胶合板、亚克力板加工，也可通过FDM3D打印完成制作，能覆盖高校机器人竞赛、个人DIY机器人制作、小型移动机器人原型验证等多个场景的底盘搭建需求。

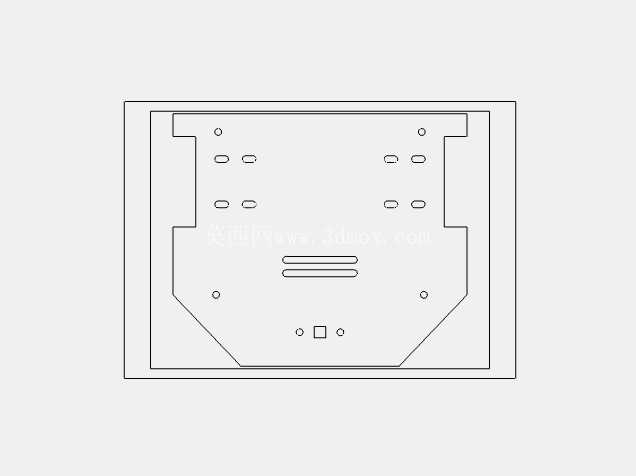

从实际装配逻辑来看，平台的孔位布局完全围绕微型鼠标类机器人的核心部件排布展开：中心区域的三组平行长槽，是为N20齿轮电机的安装预留的调节位，这类电机是微型竞赛机器人的主流动力选型，2.5mm的安装孔位适配M3黄铜垫片与配套螺母螺栓的固定需求，长槽结构允许电机在安装时微调前后位置，以此调整齿轮与行走轮的啮合间隙，避免因加工误差导致的传动卡滞、齿轮磨损过快问题。平台四角分布的圆形安装孔，对应可选脚轮的安装位置，可兼容3PI N20万向球脚轮与带M5螺纹杆的12D万向旋转球脚轮两类选型，前者摩擦阻力更小，适合高速循线场景，后者承载能力更强，适合搭载额外传感器的迷宫机器人使用，设计时预留的孔位公差控制在0.2mm以内，无需二次扩孔即可完成脚轮的压装或螺纹紧固。

平台边缘的切角设计并非单纯的造型处理，而是针对迷宫竞赛场景做的避障优化：微型迷宫机器人在迷宫格内转向时，方形底盘的边角极易与迷宫壁发生剐蹭，45度切角可以在不缩小核心部件安装区域的前提下，减少转向时的外轮廓干涉，同时切角位置预留的小孔位可用于安装红外对管传感器，直接检测侧壁距离，无需额外设计传感器支架。平台下方靠近前端的两个小圆孔与中间方孔，对应电源开关、充电接口的安装位，方孔尺寸适配常用的微型船型开关，圆孔可穿设3.6mm扎带，用于固定电池、主控板等部件，扎带固定的方式相比螺丝固定更灵活，可根据不同批次元器件的尺寸调整固定位置，适配不同容量的锂聚合物电池、不同版型的微型控制板安装需求。

加工层面，平台所有轮廓线与孔位均采用无圆角的直角/直线设计，完全适配激光切割的加工特性，切割时无需做路径圆角补偿，可直接导出DXF格式文件用于加工，胶合板材质的平台成本更低，抗冲击性更好，适合频繁调试的训练场景使用，亚克力材质的平台外观更整洁，绝缘性能优异，可避免电路短路风险，两种材质的切割参数均可在常规激光切割机上直接匹配，无需二次调整加工路径。安装边界上，平台整体外轮廓严格控制在140mm*140mm的正方形范围内，完全符合多数微型迷宫机器人竞赛的尺寸规则要求，平台厚度可根据选用材质调整，胶合板推荐使用2mm厚度，亚克力推荐使用3mm厚度，既保证足够的结构强度，避免电机运转时的平台共振，又能控制整体底盘重量，降低行走时的动力负载。

从装配流程来看，使用该平台搭建机器人时，可先完成电机与脚轮的固定，再通过扎带固定电池与主控板，所有走线均可通过平台上的预留孔位排布，避免走线外露影响传感器检测，平台表面的平整区域可直接粘贴循线传感器模块，无需额外设计支撑结构，整个装配过程可在半小时内完成，相比自行设计切割平台，可节省大量的孔位测量、路径绘制时间，尤其适合竞赛前的快速原型迭代，可快速验证不同电机位置、不同脚轮选型对机器人行走性能的影响，缩短调试周期。
