XT60电气连接器分体式防护插头盖

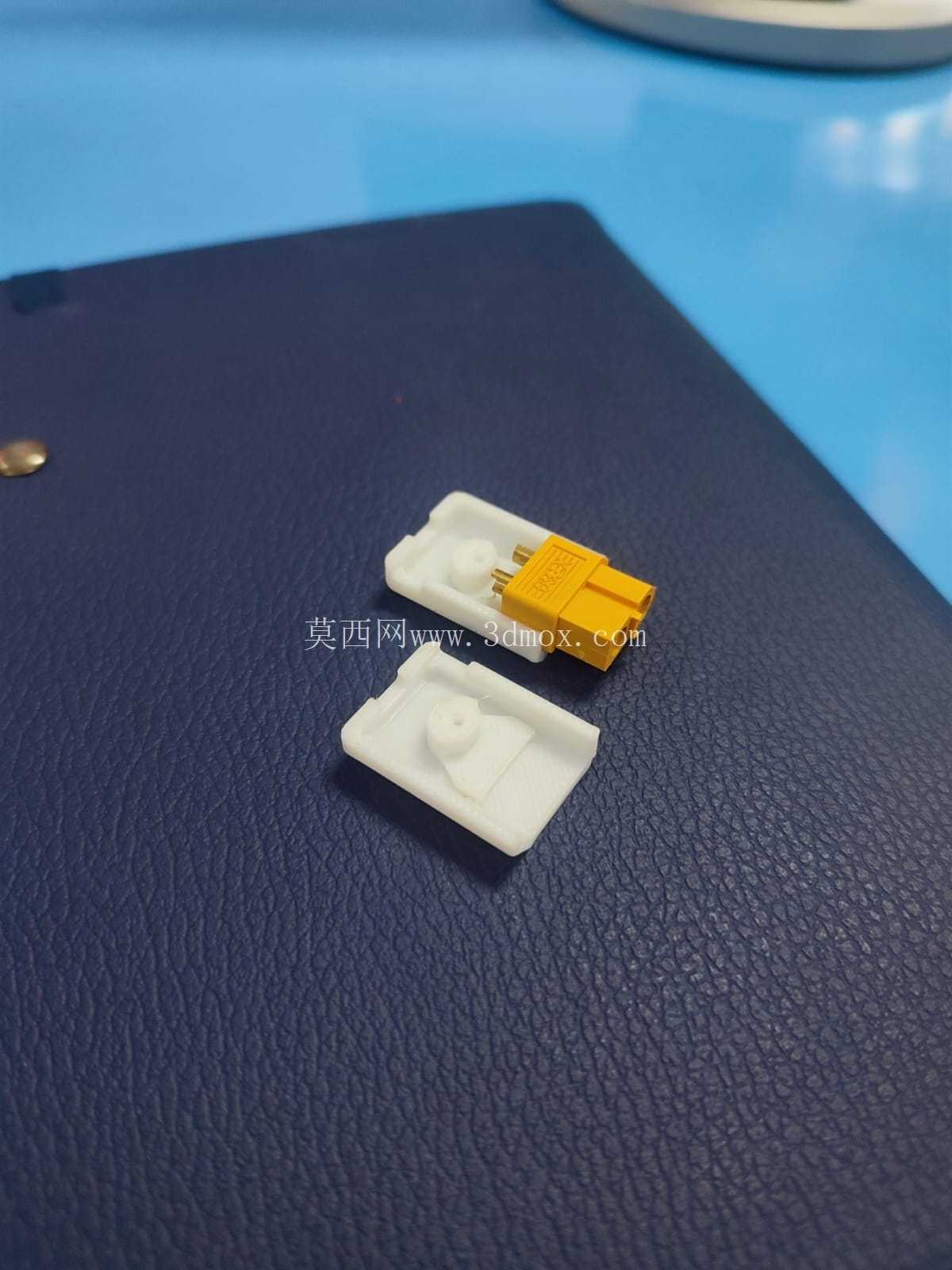

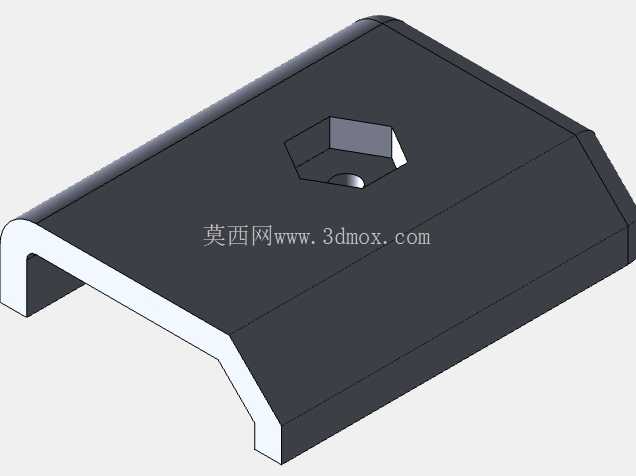

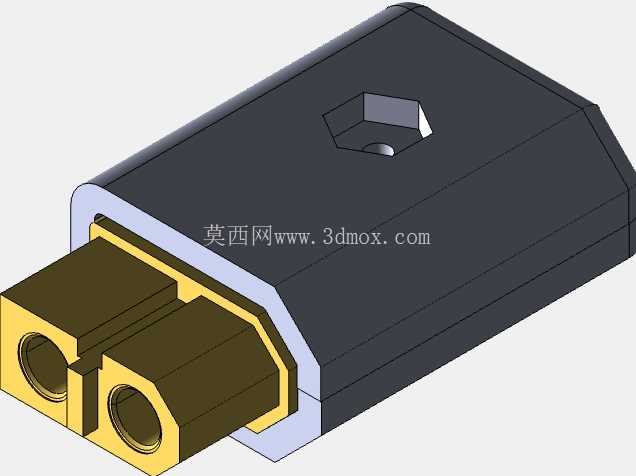

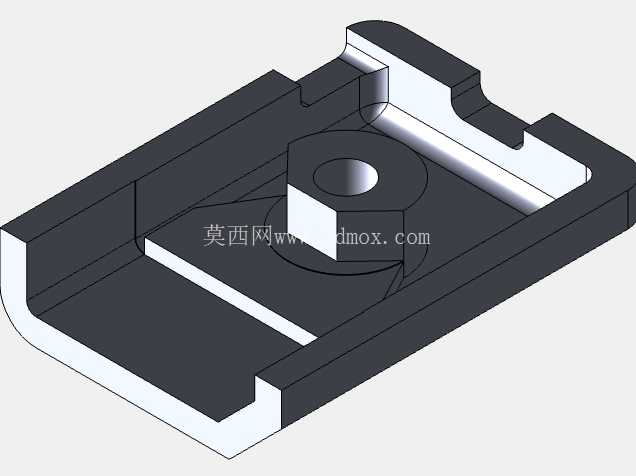

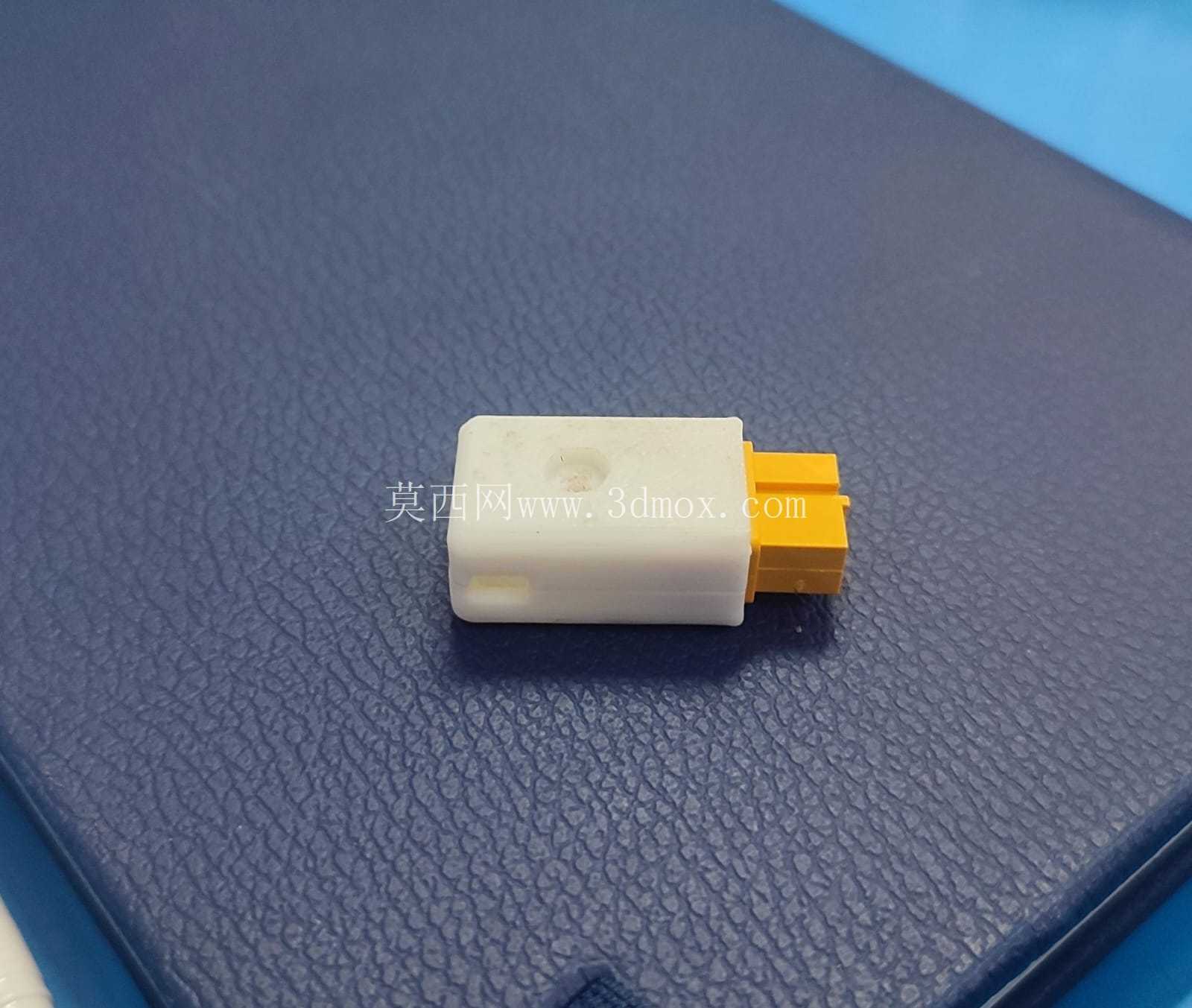

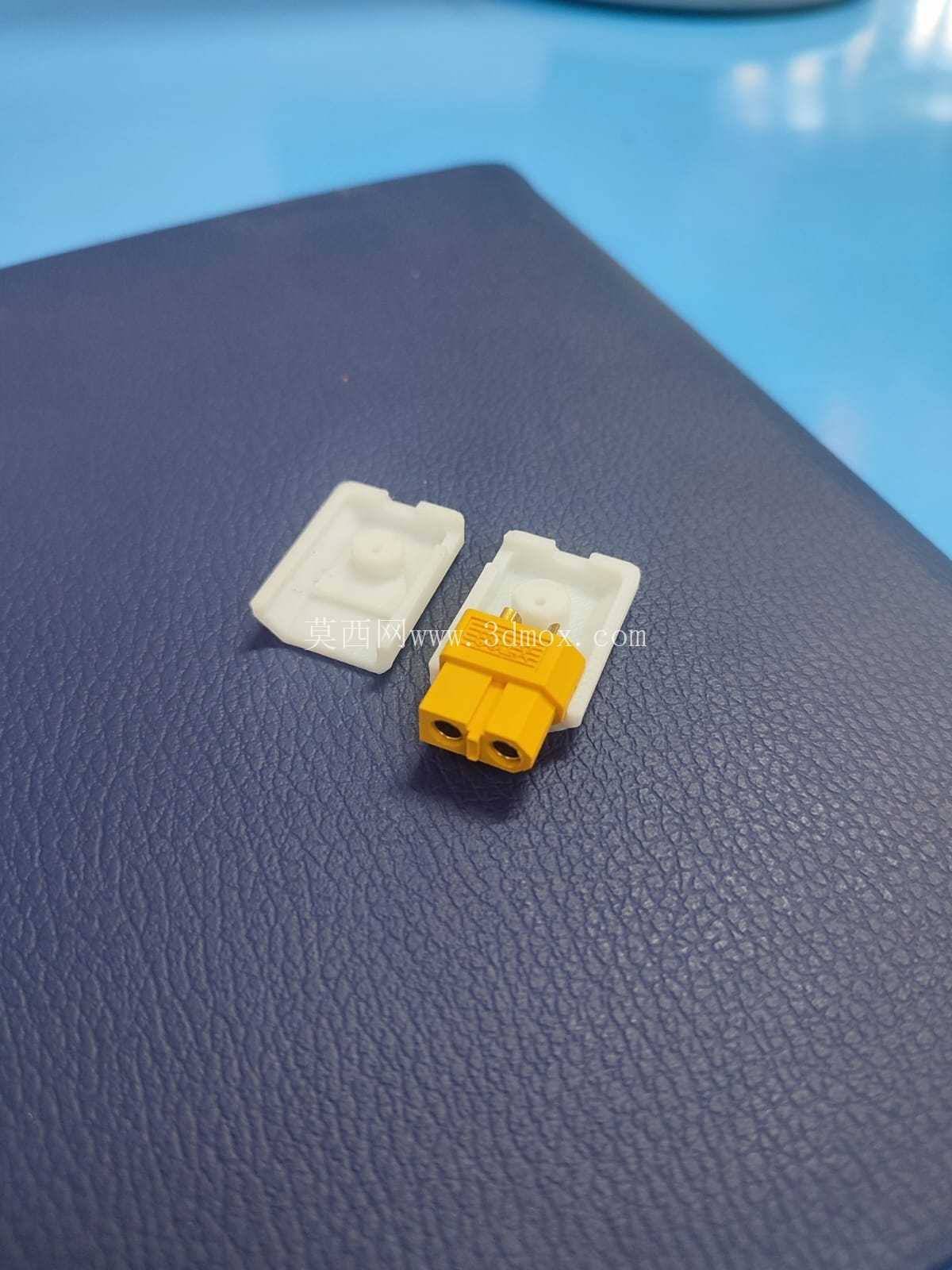

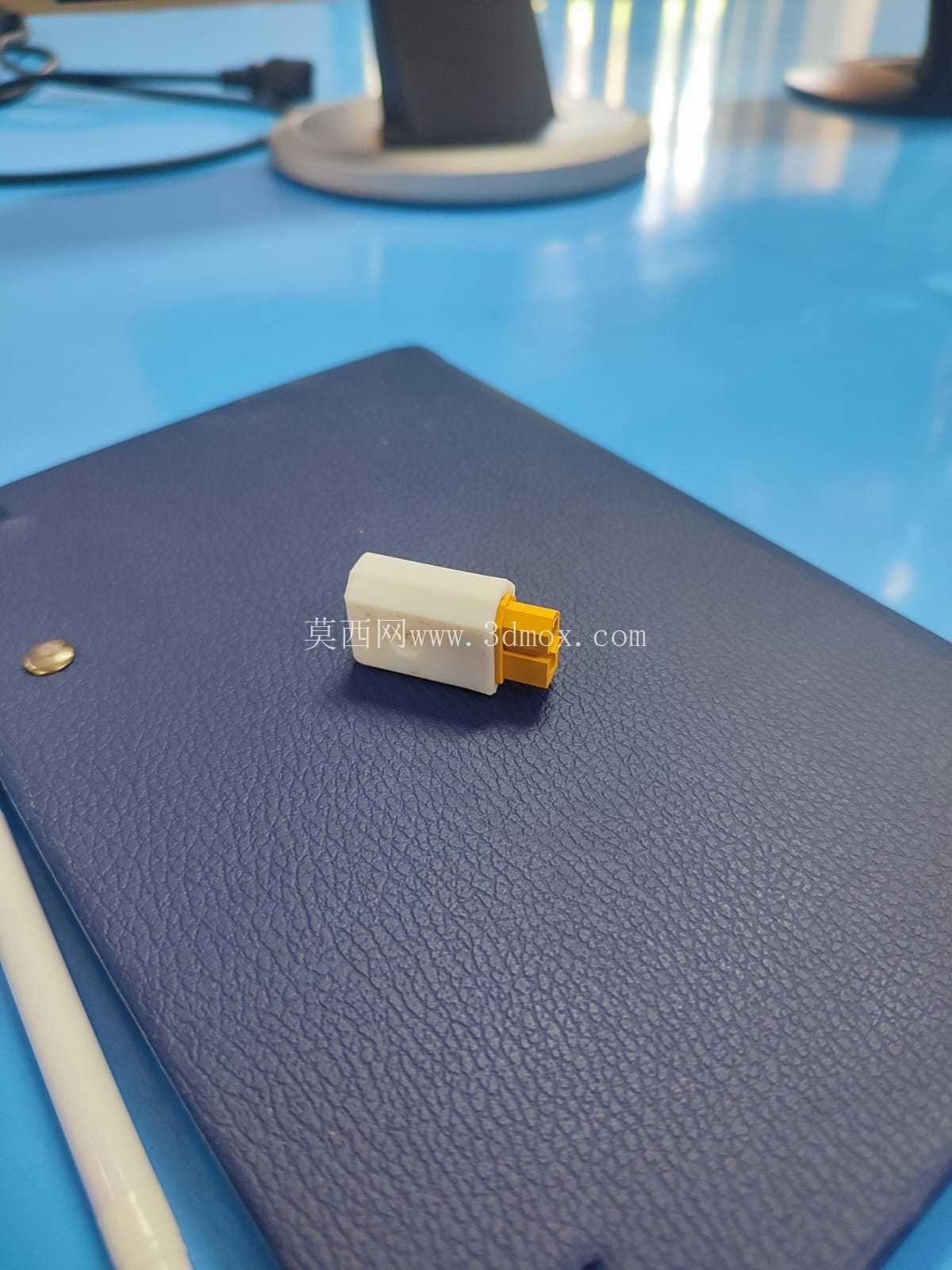

在航模动力系统、便携储能设备、小型电动载具的电气连接场景中，XT60连接器凭借稳定的大电流承载能力，已经成为动力回路接插的主流选型，但日常使用中裸露的插针与接插孔位很容易进入灰尘、金属碎屑，或是在收纳过程中被外力磕碰导致插针变形，直接造成接触不良甚至短路隐患，这款适配XT60的分体式插头盖，正是针对这类实际使用痛点开发的防护结构。从结构设计逻辑来看，这款插头盖没有采用整体包覆的套筒式结构，而是拆分为两个独立的盖体部件，分别对应插头公端与母端的防护需求，拆分式设计的核心考量是降低3D打印的成型难度，两个部件均为无倒扣的平直结构，打印时无需添加支撑结构，即便是入门级FDM打印机也能直接打印出合格成品，不会出现支撑残留导致的装配卡滞问题。两个盖体的内侧轮廓完全匹配XT60连接器公母端的外形凸起与凹槽，扣合后可以完全覆盖接插端面与插针外露区域，盖体边缘做了0.2mm的微小拔模斜度，既保证扣合后有足够的摩擦力不会轻易脱落，又能在需要使用连接器时，通过盖体侧面预留的防滑凸棱轻松施力拔出，不会出现过紧难以拆卸的问题。两个分体盖体之间预留了标准3mm塑料自攻螺钉的安装孔位，当需要将两个盖体组合为整体式防护结构时，只需使用常见的3mm自攻螺钉即可完成锁紧，组合后的整体盖体可以同时包覆对接完成的XT60连接器整体，在连接器长期处于插合状态的固定安装场景下，这种组合安装方式可以避免两个盖体单独遗失，同时提升对接位置的绝缘防护能力，避免线缆拉扯导致的接插位置松脱。从安装边界尺寸来看，盖体扣合后整体轮廓比XT60连接器本体单边大1.5mm，不会占用过多的安装空间，在密集排布多个XT60连接器的电池仓、配电板位置，相邻连接器的防护盖之间不会出现干涉问题，盖体侧壁厚度设置为1.2mm，既可以满足日常防护的结构强度要求，不会因为轻微磕碰出现开裂，又能尽可能减少打印材料的消耗，降低单件的制作成本。在实际使用场景中，这款插头盖既可以用于日常收纳时的单独连接器防护，避免零散存放的连接器插针氧化、进灰，也可以用于设备长期存放时的外露接口防护，比如户外使用的电动航模、便携储能电源在闲置存放时，扣上该防护盖可以阻挡潮气、灰尘进入接插位置，避免金属插针氧化导致的接触电阻升高问题；对于需要经常插拔连接器的调试场景，分体式的设计也不会影响连接器的正常接插操作，拔下盖体后即可正常完成接插，无需额外的拆卸步骤。设计过程中特意规避了多余的装饰性结构，所有外形特征均服务于功能需求，盖体外表面的防滑区域做了细微的条状凸起纹理，即便手上沾有少量油污或是戴薄劳保手套操作，也能稳定施力拔出盖体，不会出现打滑的问题；内侧与连接器接触的位置没有设置多余的压紧筋位，避免长期扣合后在连接器塑料外壳上留下压痕，影响连接器本身的装配精度。考虑到3D打印材料的常见收缩率，盖体的内腔尺寸在XT60连接器标准外形尺寸基础上预留了0.3mm的装配间隙，即便是使用PLA、ABS、PETG等不同常见3D打印材料制作，都能顺利完成扣合，不会因为材料收缩导致尺寸过小无法装配，或是间隙过大容易脱落的问题。
