通讯类电子设备精密结构三维设计方案

日常接触的手持通讯终端类产品，结构设计阶段需要平衡多维度的工程约束，从手持握持的人机边界到内部元器件的堆叠避让，每一处尺寸公差都直接影响最终量产的装配良率。做这类产品的三维结构设计时，首先要锚定手持使用的核心场景，成年用户单手握持时的拇指覆盖范围决定了侧边按键的排布区间，通常机身宽度控制在70mm到78mm区间时，握持舒适度能覆盖绝大多数用户的手掌尺寸，厚度方向则要兼顾电池容量与握持手感，当前主流的堆叠方案下，中框厚度做到7.5mm到8.2mm之间，既能容纳4000mAh以上容量的电芯，也不会出现硌手的棱角问题。

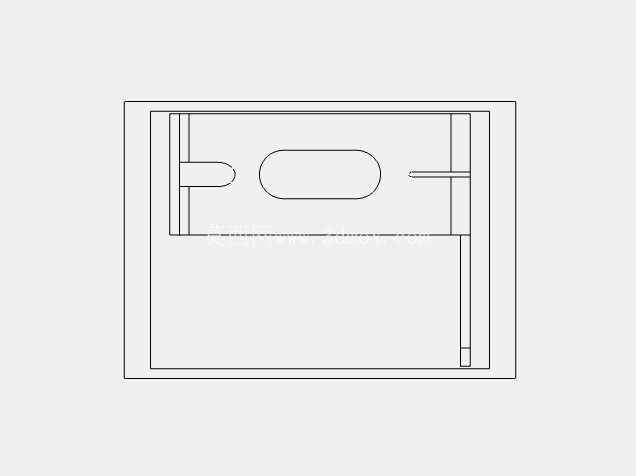

设计过程中最先要敲定的是中框的主体结构，作为整个设备的承载骨架，中框需要承担屏幕支撑、主板固定、电池限位、后盖卡扣定位的多重作用，材质选型上如果采用金属中框，要提前预留天线断缝的位置，断缝宽度通常控制在1.2mm到1.8mm之间，既要满足射频信号的溢出要求，也要避免缝隙过大积灰或者影响结构强度。屏幕贴合区域的台阶深度需要匹配屏幕总成的厚度，包括盖板玻璃、触控层、显示层的累计公差，台阶周圈的点胶槽宽度要预留0.8mm的点胶空间，点胶槽深度控制在0.3mm，既能保证粘接强度，也不会出现胶体外溢污染屏幕显示区域的问题。

内部元器件的堆叠要遵循信号优先、散热路径最短的原则，主板通常采用L型或者长条型排布，避开天线区域的同时，将发热量大的主控芯片位置对应到中框的散热石墨片贴合区域，芯片与中框之间的导热凝胶填充间隙要控制在0.2mm以内，间隙过大会导致热阻升高影响散热效率，间隙过小则会在装配时挤压芯片造成虚焊风险。电池仓的设计要做0.15mm的单边余量，方便电池组装时的对位，同时仓体周圈要贴装泡棉缓冲层，泡棉压缩量控制在30%左右，既能固定电池避免晃动，也能在设备跌落时吸收冲击能量，保护电芯不被挤压变形。

侧边按键的结构设计要兼顾按压手感与防水性能，按键与中框开孔之间的单边间隙控制在0.1mm，按键内部的硅胶密封圈压缩量设置为25%，可以满足日常泼溅的防护要求，按键的触发行程设置在0.3mm到0.4mm之间，触发力度控制在1.8N到2.2N，这个参数区间下的按压反馈清晰度最佳，不会出现软塌或者按不动的问题。摄像头模组的安装区域要做单独的凸台结构，凸台高度要高出镜片表面0.3mm，避免设备平放在桌面时镜片被刮花，凸台内部的摄像头固定支架要做限位筋，限制模组的径向晃动量在0.05mm以内，防止日常使用中摄像头偏移导致对焦故障。

接口部分的设计要匹配通用配件的尺寸公差，Type-C接口的开孔要做0.2mm的导入倒角，方便用户盲插充电线，接口内部的密封胶圈要和接口端面紧密贴合，满足基础的防尘防水要求。扬声器的出声孔要做0.1mm的防尘网贴合台阶，出声孔的总开孔面积要达到扬声器振膜面积的15%以上，避免出声被遮挡导致音量偏小、音质发闷的问题。后盖与中框的配合采用卡扣加少量点胶的固定方式，卡扣的间距控制在15mm到20mm之间，卡扣的扣合量设置为0.4mm，既方便售后拆解维修，也能保证日常使用中后盖不会出现翘起松动的问题。

整个结构的圆角过渡需要统一曲率，中框的侧边圆角采用R3到R5的连续曲率，和屏幕、后盖的2.5D弧面自然衔接，握持时不会出现棱角割手的触感。所有内部的加强筋厚度控制在0.8mm到1.2mm之间，筋位厚度不超过主体壁厚的60%，避免注塑成型时出现缩痕影响外观。装配定位柱的高度要比定位孔深度小0.1mm，防止装配时出现顶白或者间隙不均的问题，定位柱的根部要做R0.5的圆角过渡，避免应力集中导致柱子断裂。
