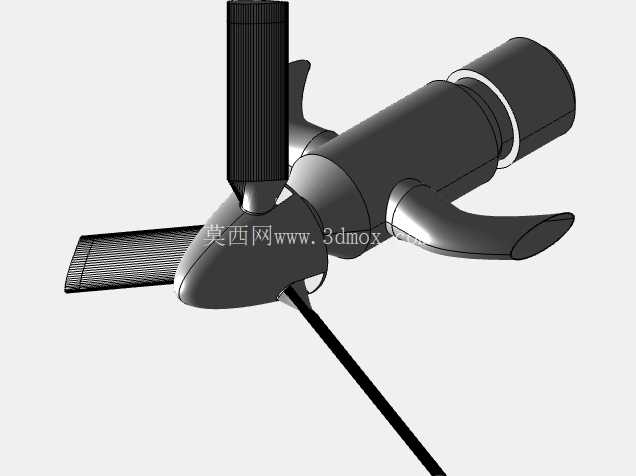

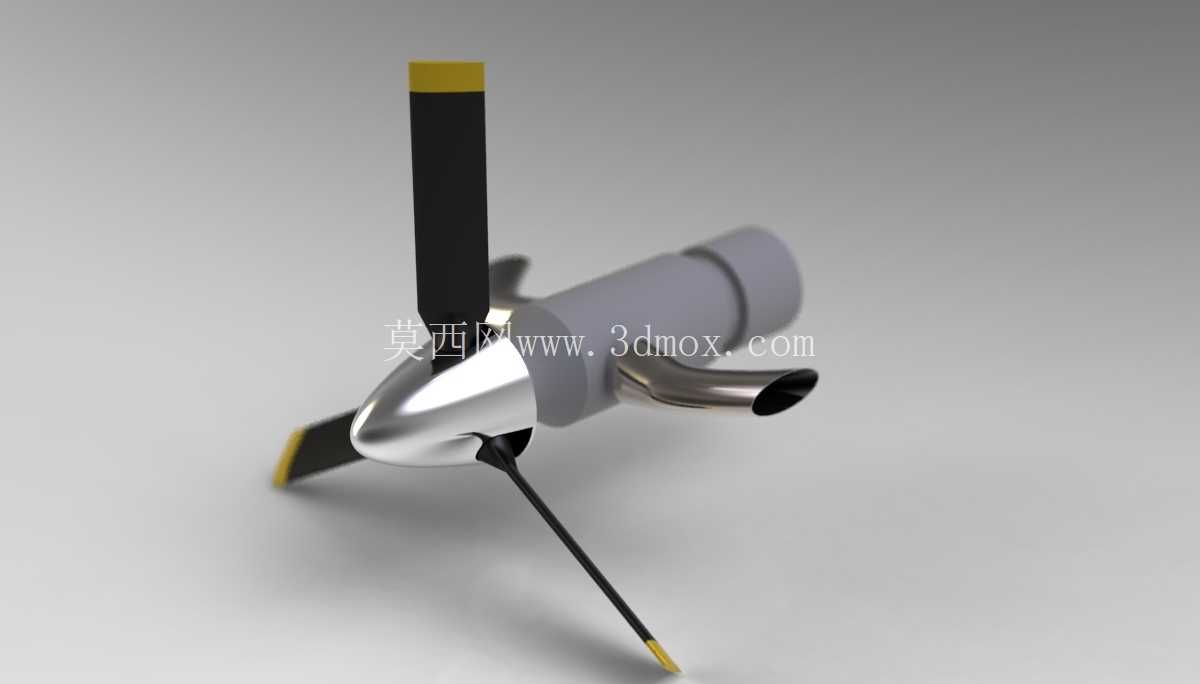

带整流罩的三叶涡轮螺旋桨结构

这款三叶涡轮螺旋桨结构，核心适配小型低空飞行器、无人航空载具的动力输出端，也可作为小型风动试验台的动力模拟部件使用。从实际工程应用场景来看，这类结构常出现在短距起降轻型飞机、工业级垂直起降无人机、小型涡桨动力航测设备上，相比两叶螺旋桨，三叶构型在相同转速下能提供更平顺的推力输出，运转时的振动幅值更低，对搭载的精密传感设备、航拍摄像单元的干扰更小，尤其适合需要长时间稳定悬停或低速巡航的作业场景，比如农林植保作业、管线巡检、地理测绘等工况。

设计过程中首先考虑的是桨叶与涡轮壳体的气动匹配，桨叶根部做了圆弧过渡处理，避免气流在桨根与壳体衔接处产生紊流，降低运转时的气动噪声。桨叶本身采用了非对称翼型截面，从根部到梢部的弦长逐步收窄，扭转角沿展向连续变化，匹配不同半径位置的线速度差，让整个桨叶展向的升阻比保持在合理区间，避免梢部失速影响整体推进效率。桨尖位置做了局部加厚与醒目标识处理，一方面是提升桨尖的结构强度，抵御高速运转时的离心力与气流冲击，另一方面也方便地面维护人员直观观察桨叶的停转状态，降低地面作业的安全风险。

前端的流线型整流罩采用椭球锥构型，曲面曲率经过反复调整，能够引导来流平滑分流到桨叶工作面与涡轮壳体的散热通道，减少迎风面的压差阻力，同时整流罩内部预留了足够的安装空间，可以容纳桨毂锁紧机构、转速传感器等附属部件，不需要额外在壳体外部增设安装支架，进一步降低了整体的气动阻力。侧方引出的排气弯管采用圆弧过渡走向，管口朝向斜后方，排气方向与推力方向形成小角度夹角，既可以利用排气余速补充部分推力，也能避免高温排气直接冲刷桨叶表面，防止桨叶长期受高温气流影响出现材料性能衰减。

安装边界方面，整个组件的核心安装基准是涡轮壳体的圆柱段，该段外径统一，可直接通过卡箍或法兰对接动力输出舱的安装座，安装时需要保证桨叶旋转平面与动力输出轴线的垂直度误差控制在合理范围内，避免运转时出现额外的不平衡力矩。桨叶展开后的最大旋转直径需要与机身、机翼等周边结构保留足够的安全间隙，防止桨叶形变时与周边部件发生剐蹭，同时要预留出桨叶动平衡调整的操作空间，方便装配完成后做整体动平衡校准。尾部的细长支撑杆是起落架兼做地面防护结构，长度刚好让桨叶在地面停放时与地面保持安全距离，避免桨尖触地造成损伤，支撑杆的安装位置经过重心配平计算，不会对整体的气动平衡造成明显影响。

从功能特性来看，这套结构整合了推进、整流、排气、地面防护多个功能模块，不需要额外加装过多附属配件，整体集成度较高，装配流程相对简单，维护时只需要拆开整流罩就可以完成桨毂锁紧件的检查与更换，日常维护成本较低。桨叶与涡轮壳体的连接采用快拆式榫卯结构，更换不同桨距的桨叶时不需要拆解整个涡轮主体，能够快速适配不同起飞重量、不同巡航速度的载具需求，在试验类载具的研发阶段可以大幅缩短调试周期。
