FPV竞速穿越四轴无人机结构

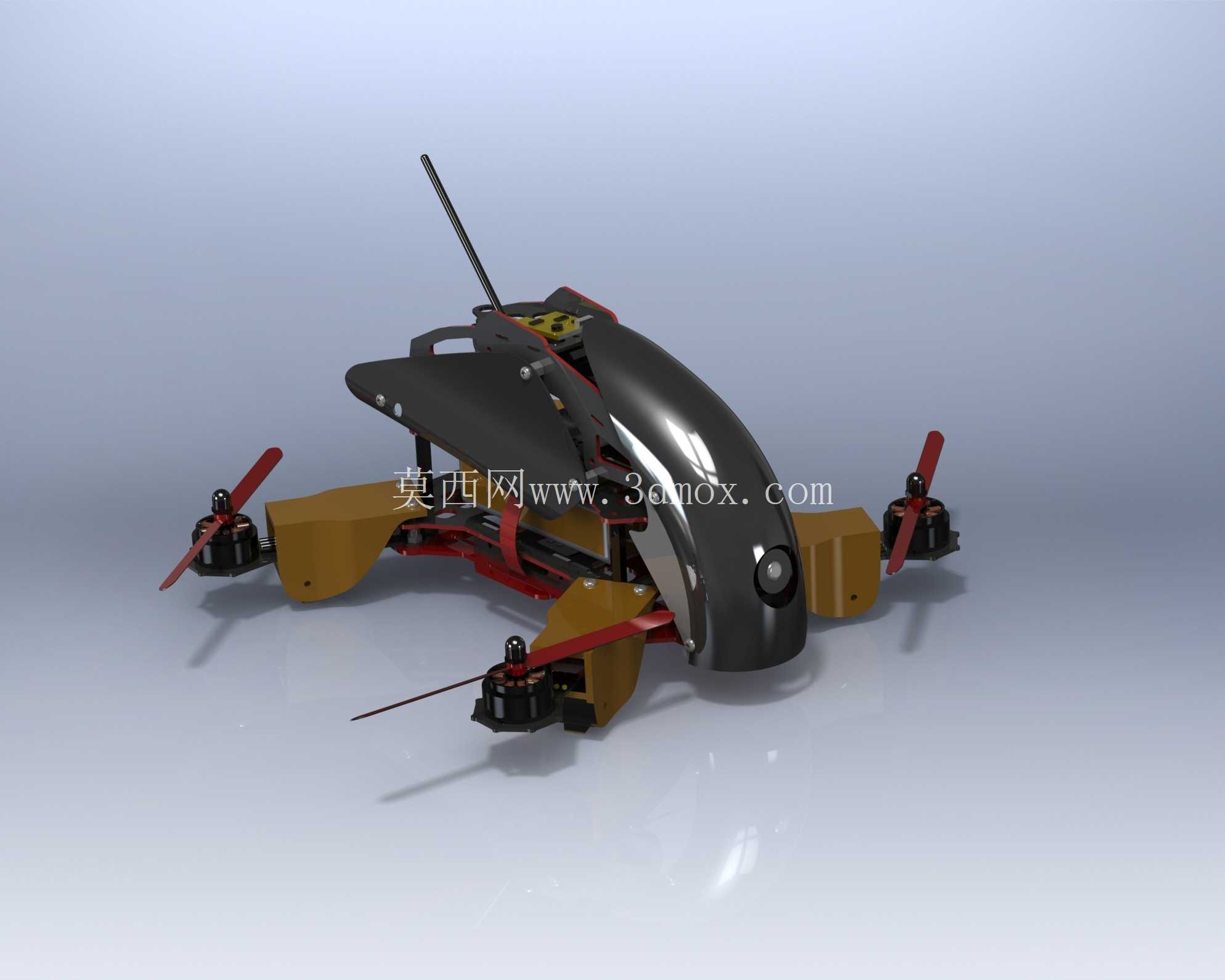

这套FPV竞速四轴飞行器结构面向高速穿越飞行场景展开，整机围绕轻量化、抗冲击与快速维护三条主线进行布置。机架主体采用碳纤维板材加工，上下板通过铝柱与紧固件分层连接，既保证电机座、飞控舱和电池舱之间的安装刚性，又把非承力区域的材料尽量切除，以降低转动惯量和整机起飞重量。机头罩采用流线型包覆设计，前缘圆润收窄，顶部向后平滑过渡，可在高速直线飞行和穿门动作中减小正面风阻，同时为摄像头、图传天线和前部电子元件提供防护。

从实际用途看，该类飞行器主要用于FPV竞速、绕标飞行、狭窄空间穿越以及低空高速机动测试。与普通航拍机不同，竞速四轴更强调姿态响应速度和抗摔能力，因此结构上没有采用复杂的封闭外壳，而是把动力、飞控、电调和电池布置在便于拆装的开放机架内。电机分布在四个机臂末端，螺旋桨旋转平面与机架重心保持合理高度关系，可减少急加速、急刹车和横滚时的姿态耦合。机臂与中心板连接处预留了足够的紧固件位置，坠机后可单独更换受损臂段，不必整体报废机架。

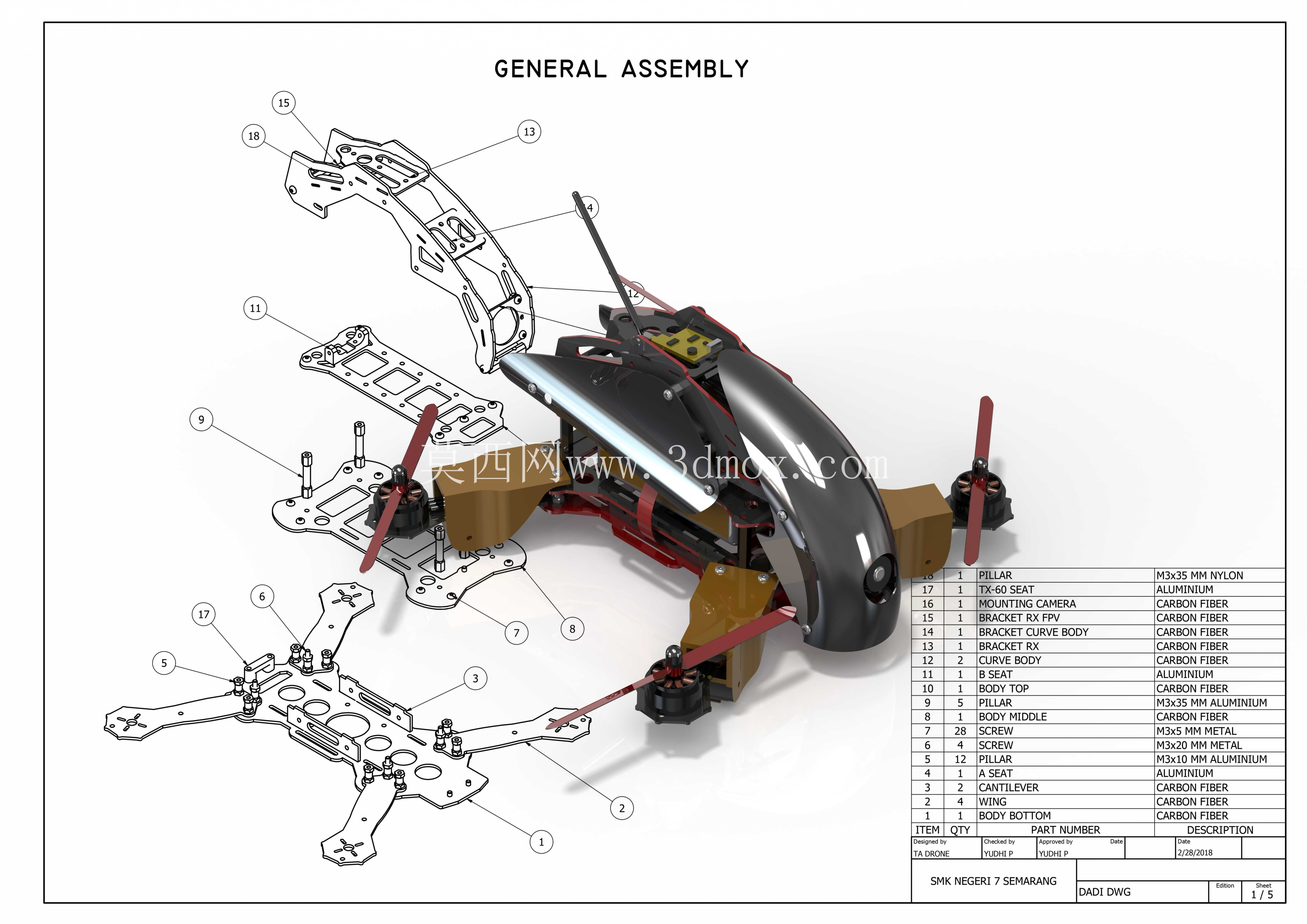

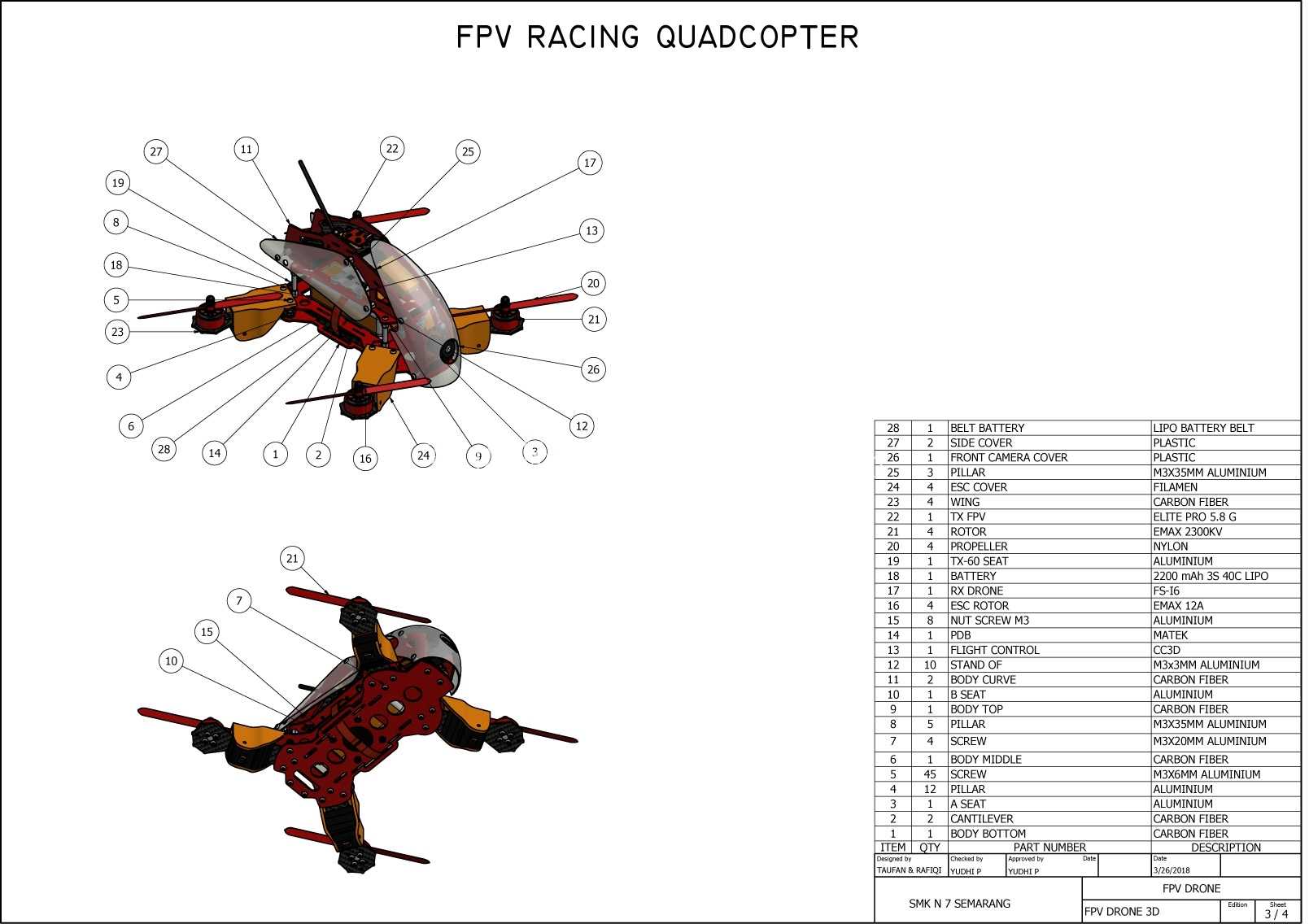

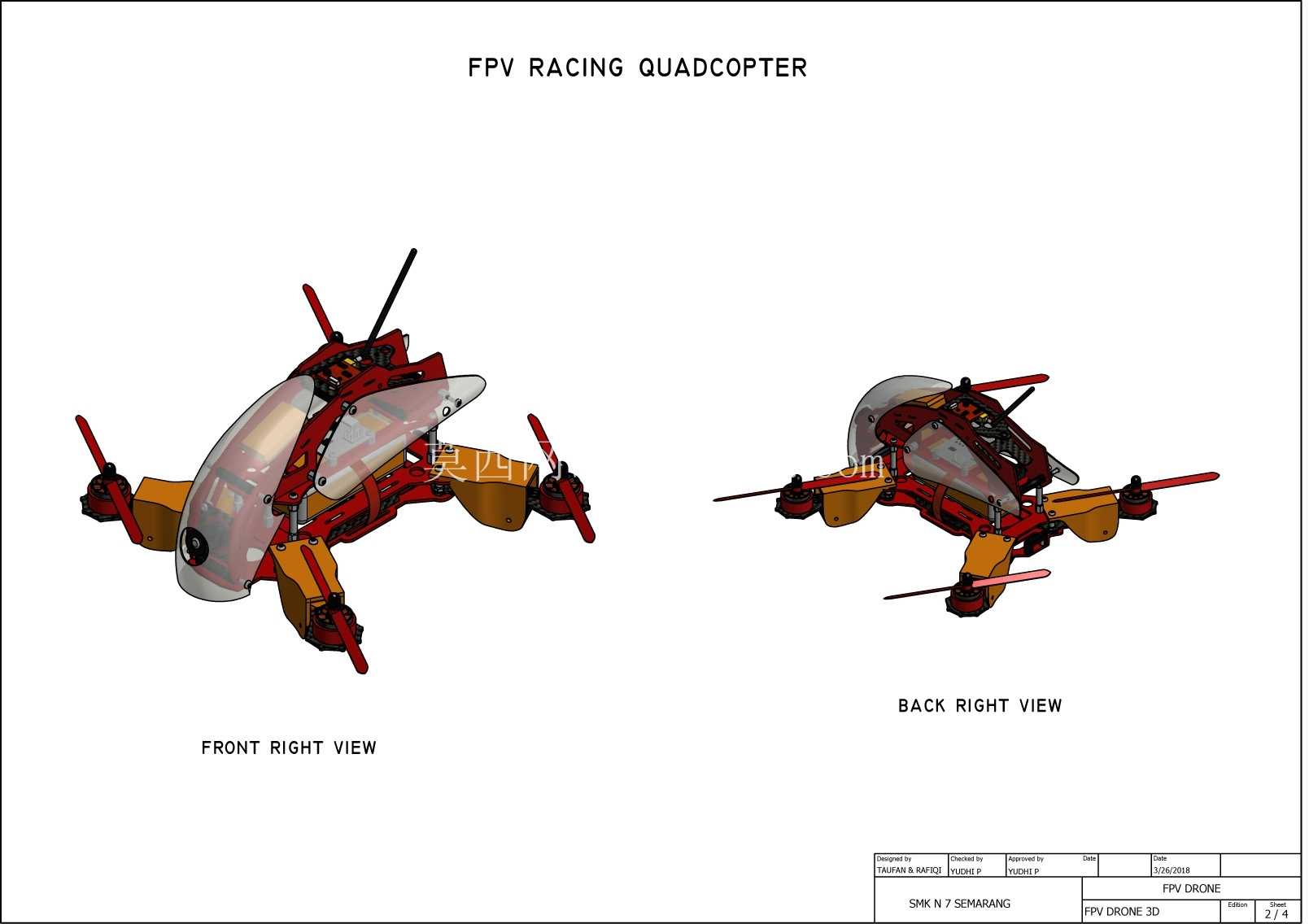

设计思路上，爆炸视图把机头罩、上下碳板、机臂、电机座、摄像头支架、天线固定件和连接件分层表达，能够清楚看到各零件的装配顺序。上层板主要承担机头罩、摄像头和外部附件的安装；下层板负责电池绑扎、电调固定和起落防护；中部空间留给飞控、接收机与布线。零件材料在明细表中区分了碳纤维、铝合金和少量3D打印件，这种组合符合穿越机常见的工程取舍：碳纤维负责高刚度轻量框架，铝合金柱件负责隔层支撑与螺纹耐久，打印件则用于复杂外形的护罩、天线座和缓冲支架。

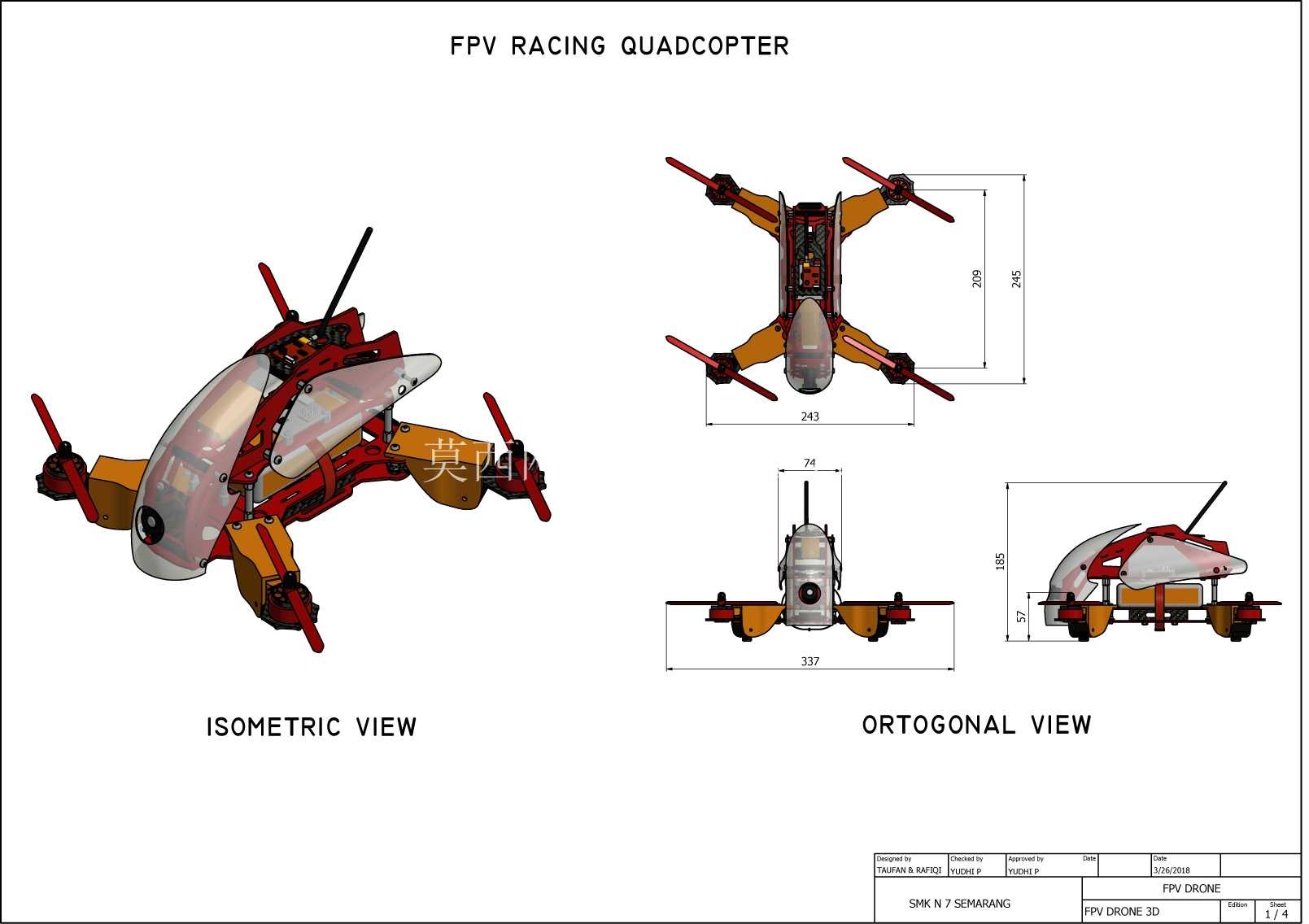

外形尺寸方面，整机属于紧凑型四轴布局，机臂沿对角线伸展，螺旋桨外缘接近机架最大边界。机头罩向前突出并覆盖摄像头区域，后部开放以便电池快速插拔；底部突出高度较小，适合贴地高速通过门架。安装边界上，电机孔位需匹配标准无刷电机的安装间距，飞控安装孔要为减振柱留出压缩空间，电池舱宽度和绑带槽位置决定了可容纳的锂电尺寸。摄像头安装座带有角度调整空间，飞手可根据赛道速度调整镜头俯仰角；图传天线从机身后上方伸出，避免被碳板遮挡信号。

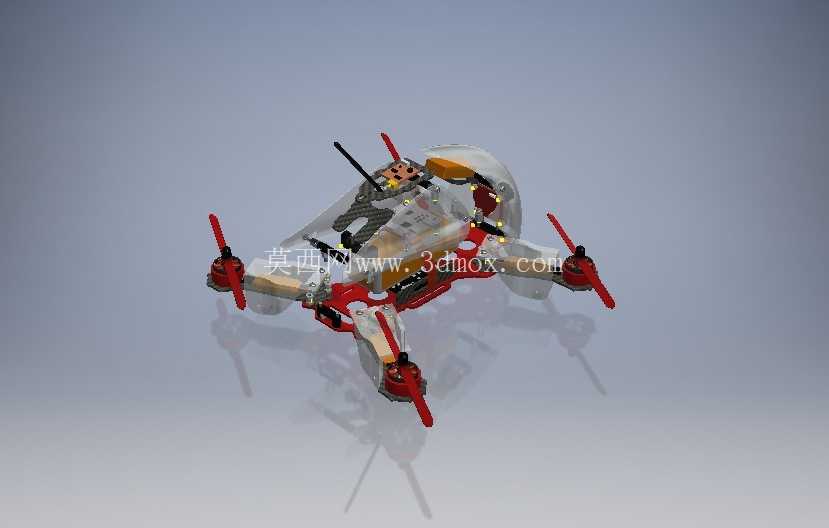

结构细节中，机臂末端设置电机固定平面和走线空间，动力线可沿臂体内侧汇入中心舱，减少外露线材被螺旋桨打伤的风险。上下板之间的铝柱既控制层间距，也形成碰撞时的吸能间隙。机头罩与碳架通过螺钉或快拆件连接，维护时能够迅速露出内部电子设备。机架边缘和开孔位置并非单纯减重，还兼顾了扎带、绑带、图传线和摄像头线的固定路径，避免飞行中线材晃动影响重心。

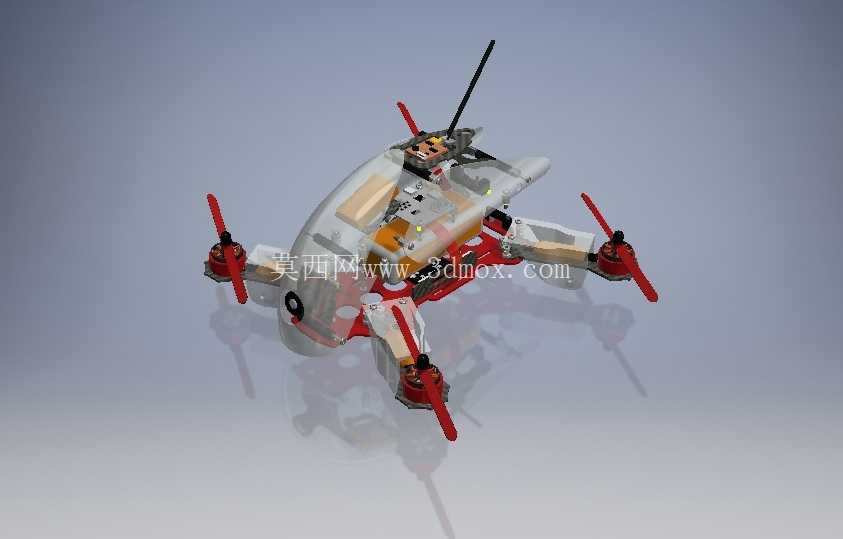

在工程建模时，需要重点检查螺旋桨旋转包络与机臂、天线、摄像头罩之间的干涉，尤其是桨叶在高速振动和轻微变形后不能触碰机架。电池安装位置应尽量贴近整机几何中心，并在竖直方向靠近电机旋转平面，以降低俯仰和横滚惯量。飞控减振系统不能过度约束，也不能让飞控在剧烈机动中产生明显位移。接收机天线、图传天线和GPS附件若同时存在，应保持方向分离，减少金属与碳纤维对信号的遮挡。

该结构还体现了竞速设备的可维修性特征：高风险部件位于外侧，核心控制板位于中心保护区域；易损机臂、桨叶和摄像头罩可独立替换；标准紧固件占比较高，便于现场维护。对于三维结构设计人员而言，模型可用于校核机架层距、电机布局、重心区间、罩壳流线和装配顺序，也可作为定制穿越机机架、防护外罩及机载小载荷支架的设计参考。
