Flipsky75200大电流单电调速度控制器

这款大电流单电调速度控制器，核心面向电动滑板、大功率无人地面载具、工业级电动移动平台、特种作业电动设备的动力驱动场景，是动力系统中衔接主控指令与动力电机的核心执行部件，负责将动力电池输出的直流电转换为适配电机运转的驱动电流，同时根据控制信号实时调整输出参数，实现动力输出的精准调控。从实际应用场景来看，这类高电压大电流规格的电调，多用于对动力冗余、持续负载能力有较高要求的场合，比如重载型电动越野滑板、大载重物流配送无人车、场地作业电动巡检设备，甚至部分小型电动特种作业装备的动力驱动单元，能够适配高倍率放电的动力电池组，支撑设备在爬坡、急加速、持续高负载行进等工况下的稳定动力输出，不会因为瞬时电流冲击出现驱动断连、输出失准的问题。

从功能特性层面来看，该电调基于成熟的VESC驱动架构开发，支持直流无刷、永磁同步等多种电机类型的驱动适配，兼容FOC正弦波驱动模式，相比传统方波驱动能够大幅降低电机运转时的转矩脉动，让动力输出更线性平顺，减少低速运转时的卡顿与异响，同时也能降低电机绕组的发热损耗，提升整套动力系统的运转效率。控制接口层面覆盖了常用的工业通讯与控制协议，既支持USB直连进行参数配置，也搭载CAN、UART、SPI等通用通讯端口，能够适配不同主控系统的通讯需求，同时预留了ABI、霍尔、磁编码器等多种传感器信号输入接口，可根据实际使用场景选择适配的电机位置反馈方案，满足不同精度要求的转速、位置控制需求。信号输入层面兼容PPM、ADC等常规遥控信号输入，也支持蓝牙模块扩展，可通过移动端进行参数调试与状态监控，板载IMU模块能够实时采集设备的姿态信息，配合控制逻辑可实现姿态联动的动力输出调整，双COMM端口的设计也方便多设备级联通讯，适配多轮驱动、多电机协同的设备架构。保护机制上覆盖了过热、过流等常见故障场景，能够在电流超出阈值、功率器件温度过高时主动限制输出功率，避免功率器件烧毁，提升设备在复杂工况下的运行可靠性。

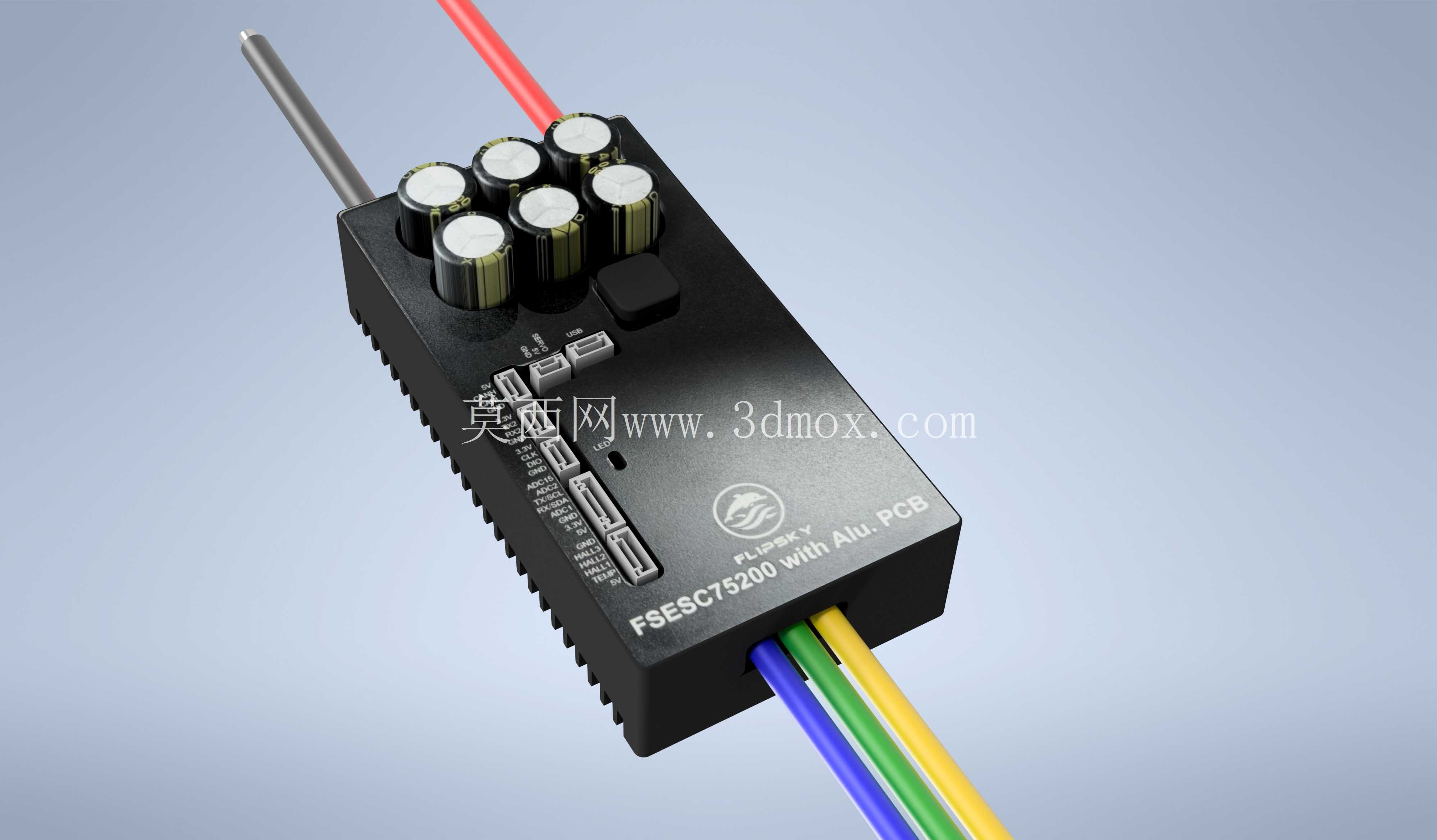

从设计思路来看，这款电调采用一体化铝基PCB搭配外壳的结构设计，功率器件直接贴合铝基基板，能够将大电流输出时产生的热量快速传导到外壳表面，配合自然风冷即可满足持续大负载工况下的散热需求，无需额外加装复杂的水冷或强制风冷结构，能够缩减整套动力系统的体积与重量。顶部排布的大容量电解电容，能够在瞬时大电流输出时提供足够的电流缓冲，避免电池端线路压降导致的驱动电压不稳，减少电压波动对控制电路的干扰。功率接线端采用大线径接线位，适配8AWG规格的动力线缆，能够承载持续200A、峰值300A的电流通过，避免大电流下线缆接线位过热烧蚀。信号接口采用侧插式排布，接线时不会与顶部的电容、散热结构产生干涉，方便设备内部的走线布局。

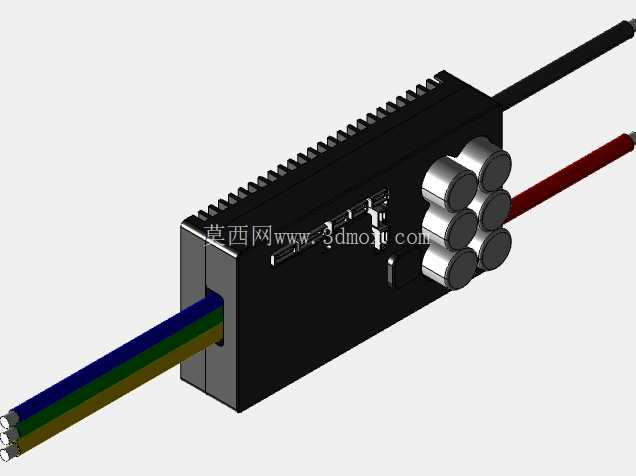

外形尺寸与安装边界上，该电调整体外形规整，长宽高尺寸控制在紧凑范围内，安装时可直接通过外壳的固定孔位锁附在设备的安装平面上，接线完成后整体突出安装面的高度较低，不会占用过多的设备内部空间，适合内部安装空间局促的小型电动设备使用。安装时需要注意功率线缆与信号线缆分开走线，避免大电流动力线的电磁干扰影响信号传输稳定性，同时安装面尽量选择金属材质的结构件，能够辅助外壳进行散热，进一步提升持续负载下的热稳定性。在三维建模与结构适配过程中，需要重点预留接线端的操作空间，确保动力线缆、信号线缆插接后不会与周边结构件产生挤压摩擦，同时要注意电容顶部的安全距离，避免金属结构件触碰电容引脚造成短路风险。
