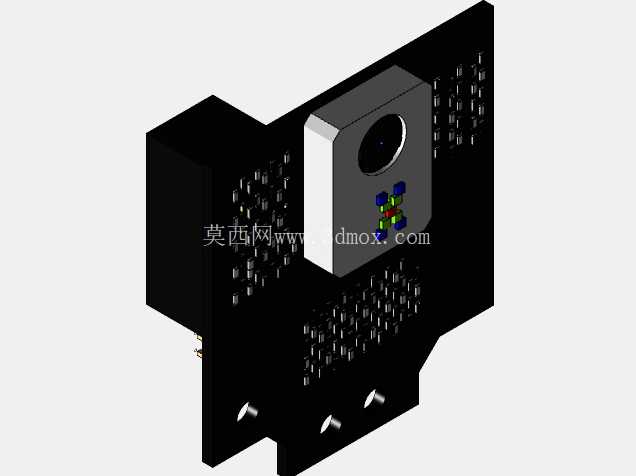

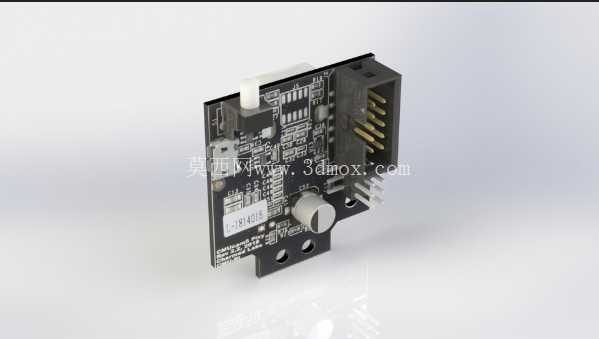

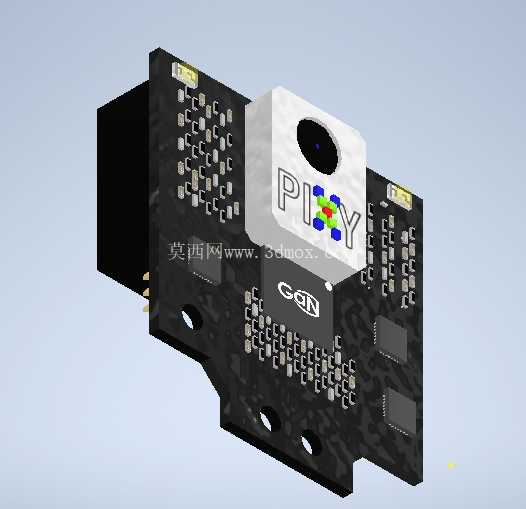

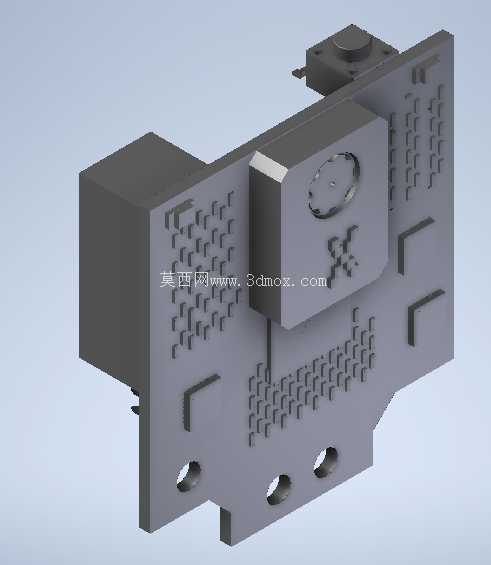

Pixy视觉识别摄像头电路板结构设计

　　这款Pixy视觉摄像头模块的电路板设计，核心围绕嵌入式视觉识别场景的落地需求展开，在小型化智能设备、教学机器人、自动化分拣工位、创客类智能小车等场景中都有广泛应用。不同于通用USB摄像头仅做图像采集的定位，该模块板载独立处理芯片，可直接完成色块识别、目标追踪运算，无需上位机承担图像计算负载，能直接通过排针接口输出识别到的目标坐标、面积参数，大幅降低主控端的算力占用。

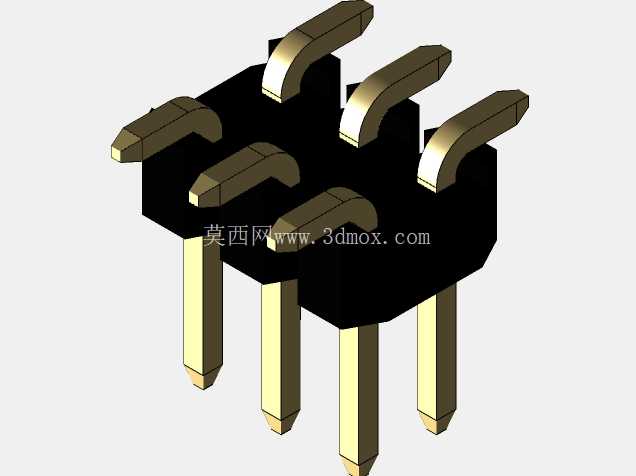

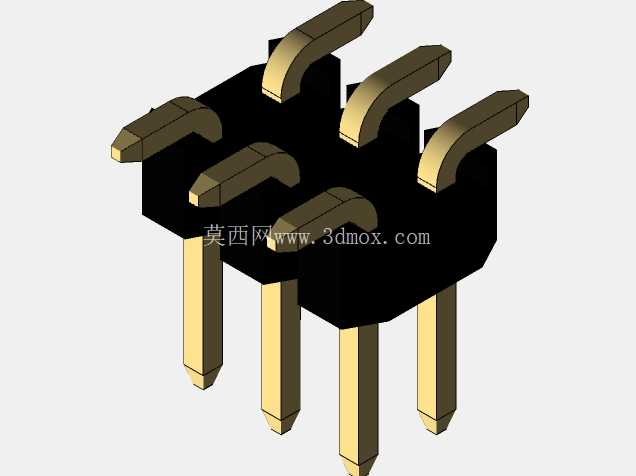

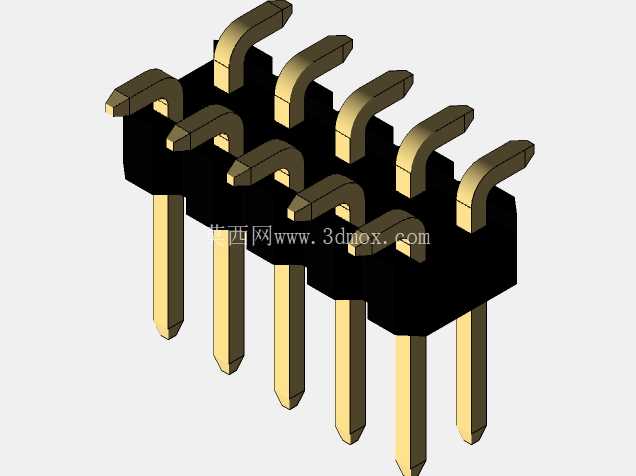

　　从结构设计层面看，整块PCB采用FR-4玻纤板材，板厚控制在1.6mm标准厚度，整体外形为矩形切角设计，板边预留两个直径3.2mm的圆形安装孔，孔位中心距匹配常用的20mm铝型材安装槽间距，可直接通过M3螺丝固定在型材支架、机器人底盘或者设备安装面板上，无需额外设计转接固定件。板载接口布局充分考虑实际接线的防呆与空间避让需求，右侧竖排布置2*5Pin的2.54mm间距排针接口，包含电源、SPI、UART、I2C等通讯引脚，排针外侧预留8mm的接线操作空间，避免杜邦线插接时与周边元件产生干涉；板端上方预留白色卧式插座，用于连接CMOS镜头组件，插座高度控制在6mm以内，不会超出镜头底座的安装高度，保证镜头安装后整体顶面平整。

　　元件排布遵循信号流向与电磁兼容要求，电源输入端口就近布置100uF电解电容与0.1uF陶瓷电容组成的滤波电路，滤除电源纹波对图像采集电路的干扰；主处理芯片布置在PCB中心区域，周边预留2mm的散热空间，长时间连续运行时不会因元件积热导致识别帧率下降；板载的轻触按键、状态指示灯布置在PCB边缘靠近安装侧的位置，设备固定后可直接操作按键、观察指示灯状态，无需拆解外壳即可完成参数配置。设计过程中充分考虑量产装配的工艺性，所有贴片元件均采用同一方向排布，波峰焊时无需调整工装角度，接插件均选用标准通用件，采购替换成本低；PCB底部做露铜处理，安装时可直接贴合金属支架实现辅助散热，同时在安装孔位置做开窗隔离，避免螺丝拧紧后造成电源短路。

　　在实际应用中，该模块可直接适配5V直流供电，工作电流控制在200mA以内，可直接接入单片机、嵌入式开发板的IO口供电，无需额外设计电源转换电路；识别帧率最高可达50帧每秒，可满足高速移动目标的追踪需求，在小型自动化设备的物料定位、智能小车的循迹避障、教学实验的视觉演示场景中，都能直接通过标准接口快速集成，无需重新设计核心电路。板载的CMOS镜头底座高度为12mm，镜头视场角为75度，安装时只要保证镜头前方100mm范围内无遮挡结构，即可获得完整的识别视野，设计配套外壳时可直接在对应位置预留直径10mm的镜头通光孔，无需额外调整镜头焦距。整个电路板的布线遵循数字模拟分离原则，图像采集的模拟信号走线做包地处理，减少数字电路开关噪声对图像质量的影响，电源走线宽度设置为1mm，可承载最大500mA的电流，满足峰值工作状态下的供电需求，信号走线宽度控制在0.254mm，满足常规PCB制板厂的工艺能力，制造成本可控。
