带安装底座的小型直流驱动电机结构

在小型便携动力设备、桌面级自动化模组、航模动力单元的选型场景里，这类带集成安装底座的小型直流电机是出镜率极高的动力核心，不同于工业级大功率直流电机的厚重结构，这款电机的设计完全围绕小空间内的动力输出、便捷安装、轻量化需求做平衡，很多做小型四轴飞行器、桌面传动装置、微型输送模组的结构工程师，在做动力选型时都会优先参考这类结构的尺寸边界与安装逻辑。

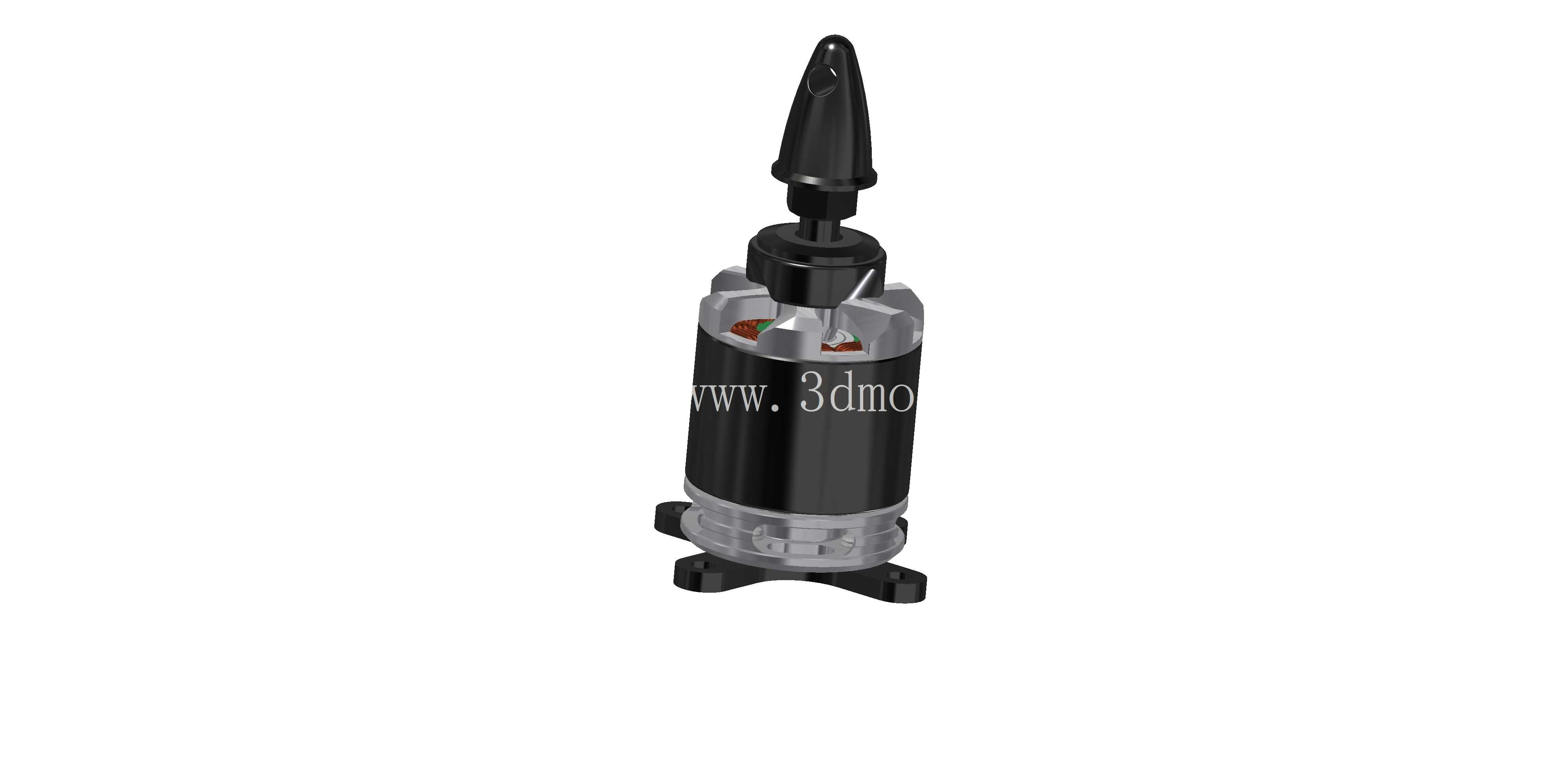

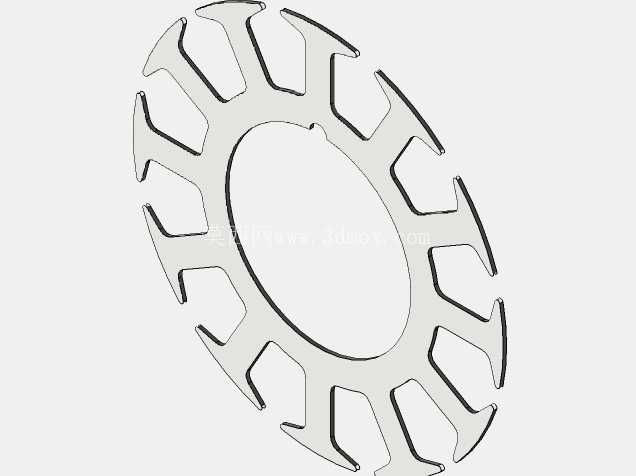

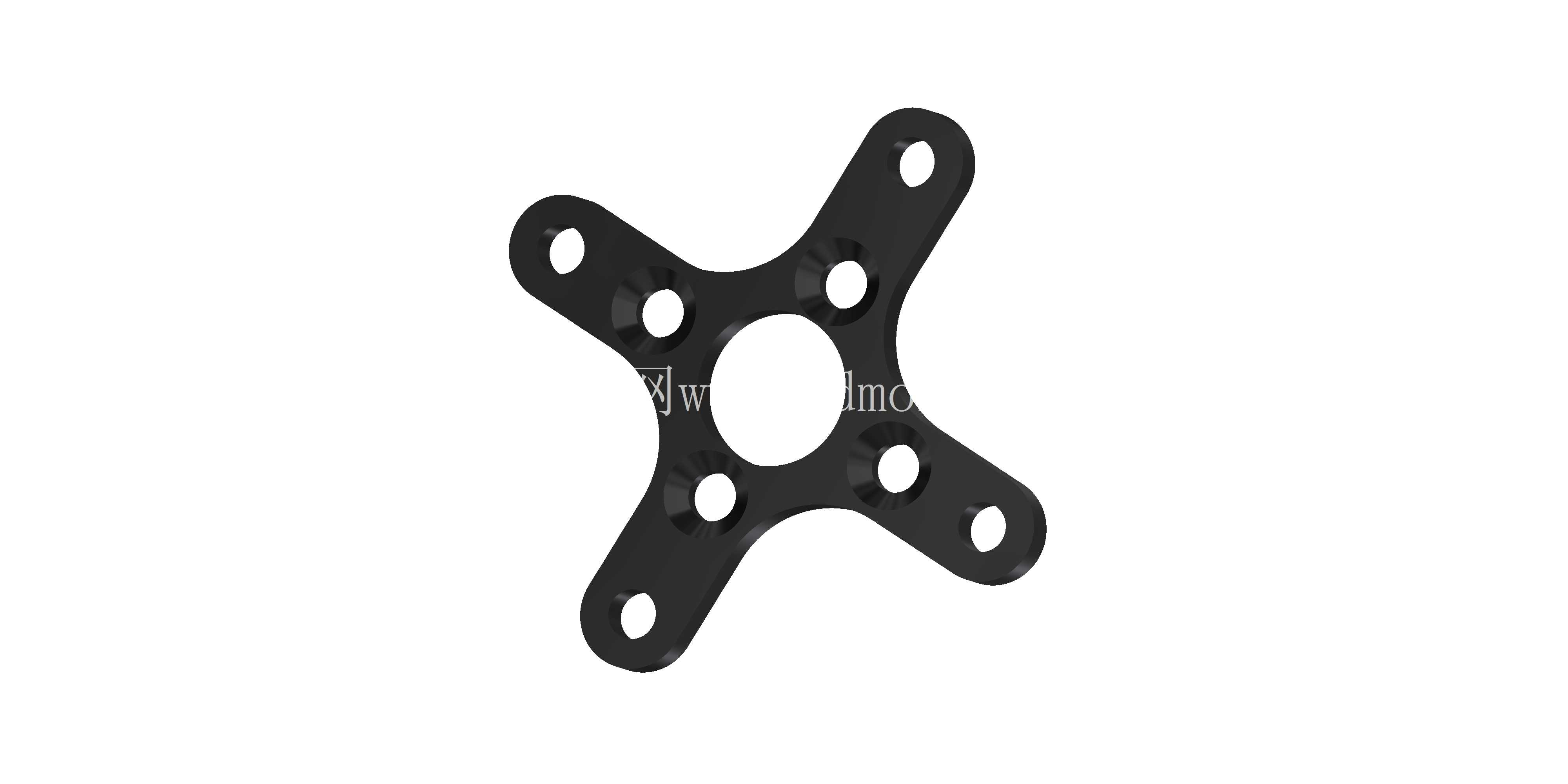

从实际功能特性来看，这款电机采用筒式机身结构，输出轴端做了锥形轴头设计，能够直接适配桨叶、小型带轮、齿轮等传动件的快速安装，不需要额外加装复杂的轴连接套，减少了传动链路的累积误差。机身尾部集成了供电接线端，内部的换向结构与绕组做了紧凑化排布，在有限的筒身直径内尽可能提升绕组的绕线密度，兼顾低电压下的扭矩输出与转速表现，底部的十字形安装底座是整个结构的安装基准，四个支脚预留了安装孔位，能够直接通过螺丝固定在设备的安装平面上，不需要额外设计定制的电机固定支架，大幅降低了配套结构的设计工作量。

设计思路上，这款电机没有采用复杂的分体式安装结构，而是将底座与电机端盖做了一体化的结构设计，既减少了零件数量，也提升了安装基准的同轴度，避免分体支架装配带来的轴系偏斜问题。筒身的外壳采用薄壁结构，在保证结构强度的前提下尽可能降低整体重量，这一点对于航模、便携设备这类对重量敏感的应用场景尤为重要，输出轴的锥形设计除了方便安装传动件，也能在高速转动时减少轴端的风阻，同时提升传动件与轴的连接紧密度，避免高速转动时出现传动件打滑、松脱的问题。

从安装边界与尺寸逻辑来看，这款电机的筒身直径控制在小尺寸区间，整体长度从底座安装面到轴头顶端的尺寸适配小型设备的内部安装空间，底部安装座的四个支脚跨距经过优化，既能够保证安装后的稳定性，避免电机高速转动时出现共振，也不会占用过多的安装平面面积。接线端的位置设置在机身靠近底座的一侧，方便布线时将线材沿安装面排布，不会与输出轴端的转动部件产生干涉，轴头的伸出长度经过计算，既能够保证常规传动件的安装深度，也不会因为轴伸过长导致轴系刚性下降，在额定转速下不会出现轴端挠曲变形的问题。

在实际应用中，这类电机除了作为航模的动力单元，也可以用在小型传送带模组的驱动端、桌面3D打印机的送料机构、小型智能小车的驱动轮动力源，甚至是一些小型水泵、风扇的动力核心。不同应用场景下对电机的扭矩、转速要求有差异，但这款结构的安装尺寸具备很强的通用性，工程师在做不同项目的动力选型时，只需要匹配对应的绕组参数，不需要重新设计安装结构，能够大幅缩短产品的开发周期。

结构建模过程中，需要重点关注轴系与机身的同轴度公差，安装底座的安装孔位与轴中心线的位置度公差，这些公差直接影响电机安装后的转动稳定性，如果公差控制不当，电机高速转动时会产生明显的振动与噪音，严重时还会导致轴承受力不均，缩短使用寿命。筒身外壳与两端端盖的配合采用止口定位结构，能够保证装配时的同轴度，同时也方便生产过程中的快速装配，不需要复杂的调整工序。底部安装座的支脚做了加厚处理，避免安装时螺丝锁紧力过大导致支脚断裂，同时支脚与机身的连接位置做了圆角过渡，减少应力集中，提升结构的抗冲击能力，在设备出现小幅跌落或者振动冲击时，不会出现底座断裂的问题。
