高转速外转子无刷动力电机结构设计

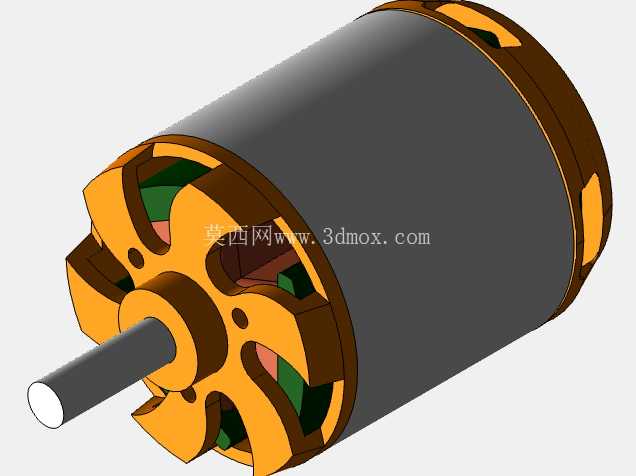

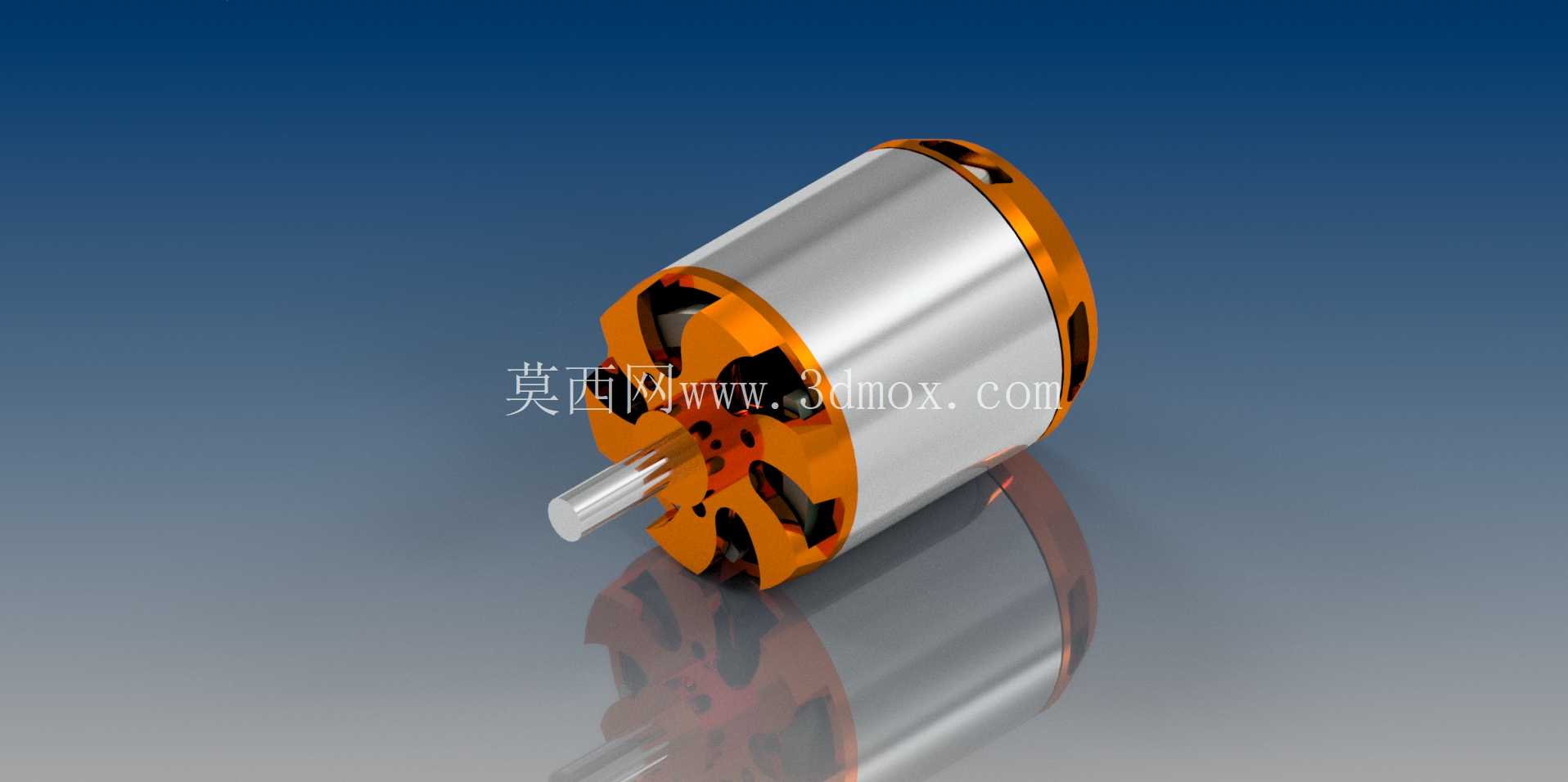

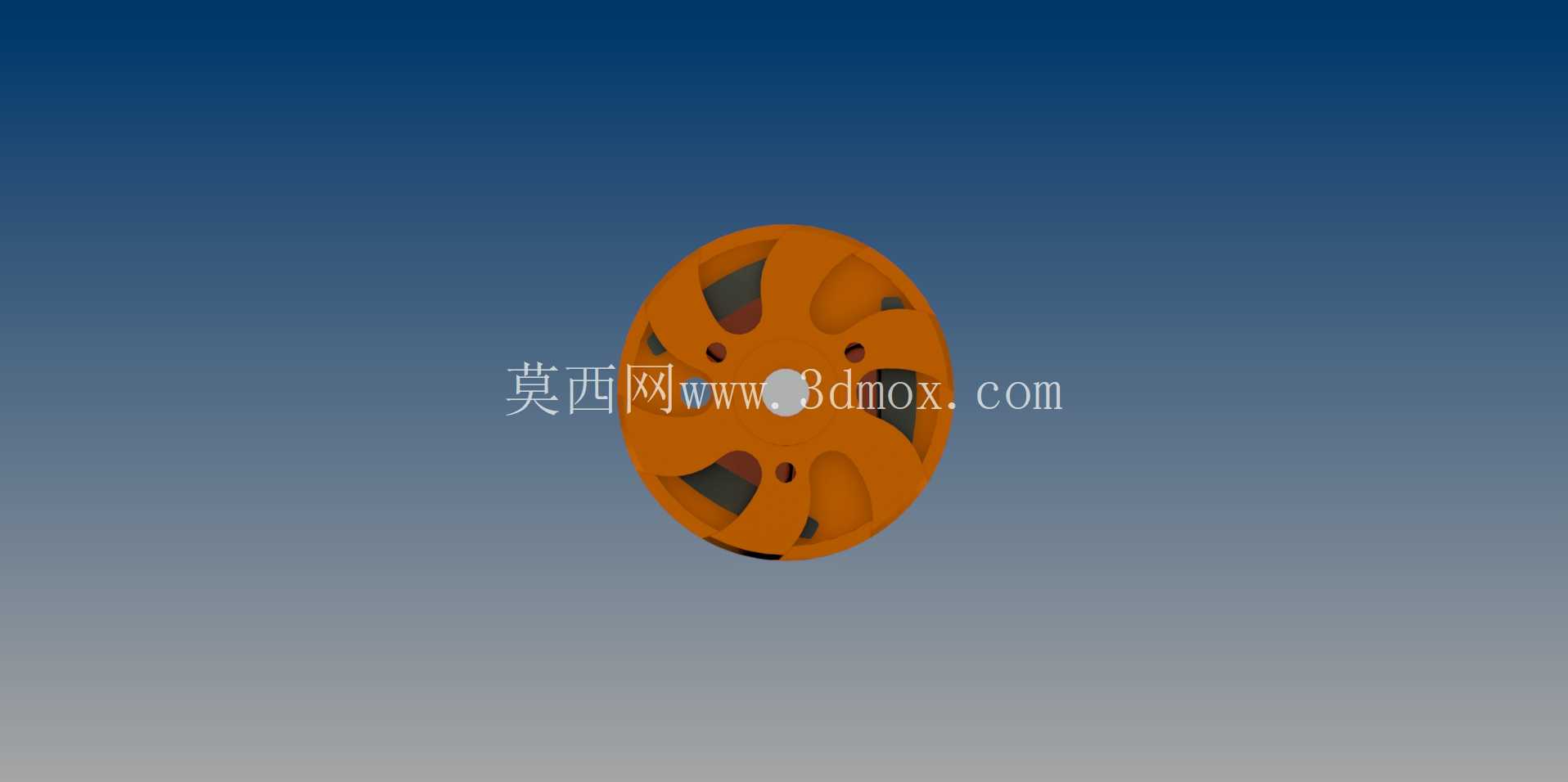

　　这款外转子无刷电机的结构设计，核心围绕高功率密度动力输出场景展开，在航模动力、小型电动无人机、便携电动工具这类对自重与输出功率比值要求严苛的应用场景中，这类外转子结构的无刷电机相比同尺寸内转子方案，能依托转子外壳直接集成磁钢的结构，获得更大的转动惯量与扭矩输出区间，省去了额外的减速传动结构，降低整体动力总成的零件数量与故障点。从结构布局来看，定子组件固定在中心基座上，绕组采用集中式绕线方案，适配高转速下的电流切换效率，外转子壳采用轻量化铝合金加工，端盖位置开设的镂空通风槽，能在转子高速旋转时形成主动气流，带走绕组工作产生的热量，避免持续高负载下的绕组退磁问题。

　　输出轴采用不锈钢材质，与转子壳通过过盈配合加径向顶丝的方式固定，能承受大扭矩输出下的剪切力，轴伸端的直径尺寸适配常规的航模螺旋桨夹、小型传动带轮安装需求，安装基座的孔位遵循行业通用的跨距标准，可直接替换同规格的外转子无刷电机，无需额外修改安装支架的结构。设计过程中优先考虑了动平衡调校的便利性，转子壳的端部预留了动平衡去重区域，在完成转子与磁钢的装配后，可直接在端盖的环形区域做去重处理，保证电机在最高转速区间运行时不会出现异常振动，降低轴承的径向负载，延长整体使用寿命。磁钢采用表贴式固定在转子壳内壁，磁钢与壳体之间涂覆耐高温结构胶，配合转子壳端部的压边结构，避免高转速下磁钢受离心力作用出现脱落移位。

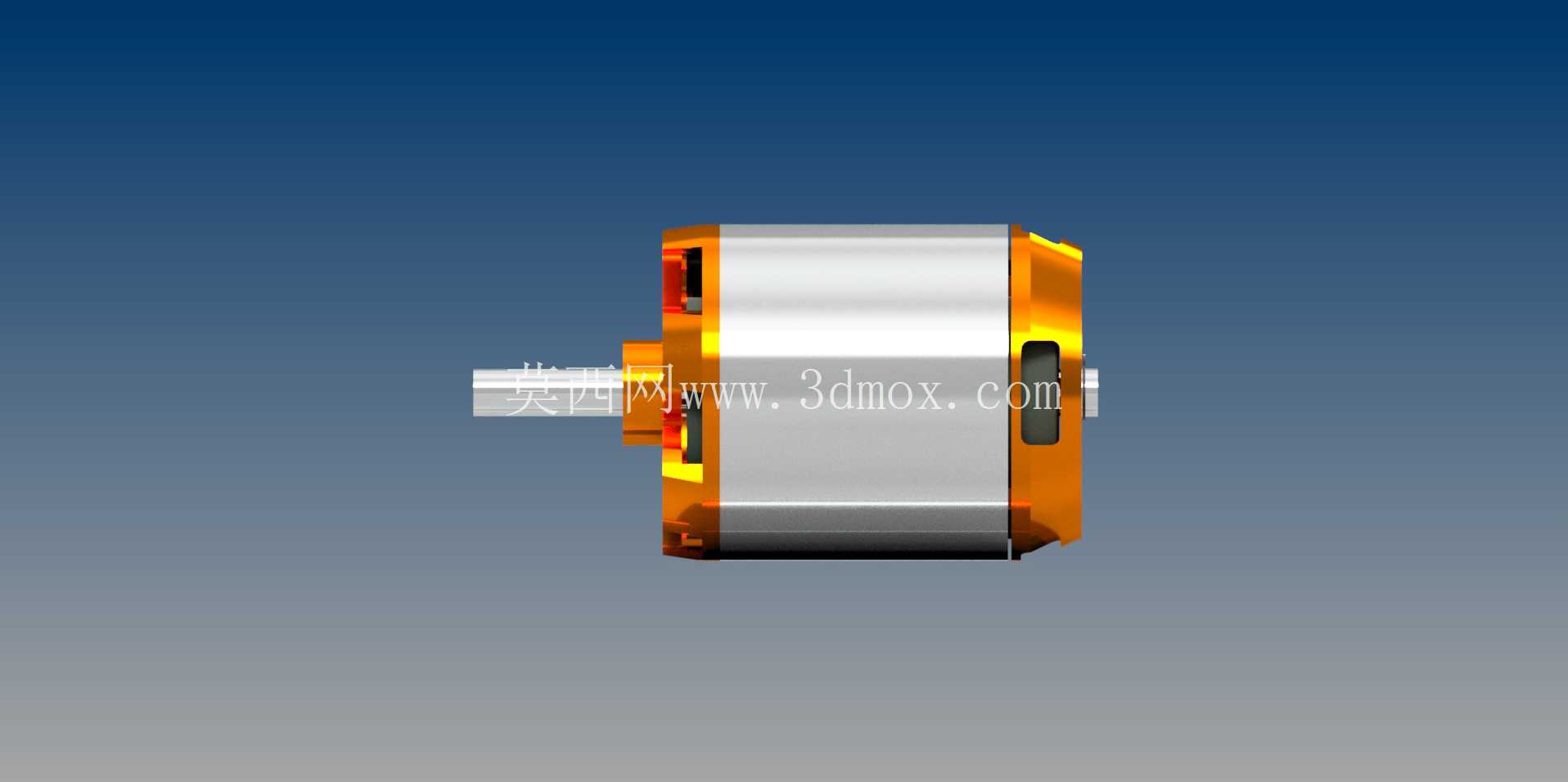

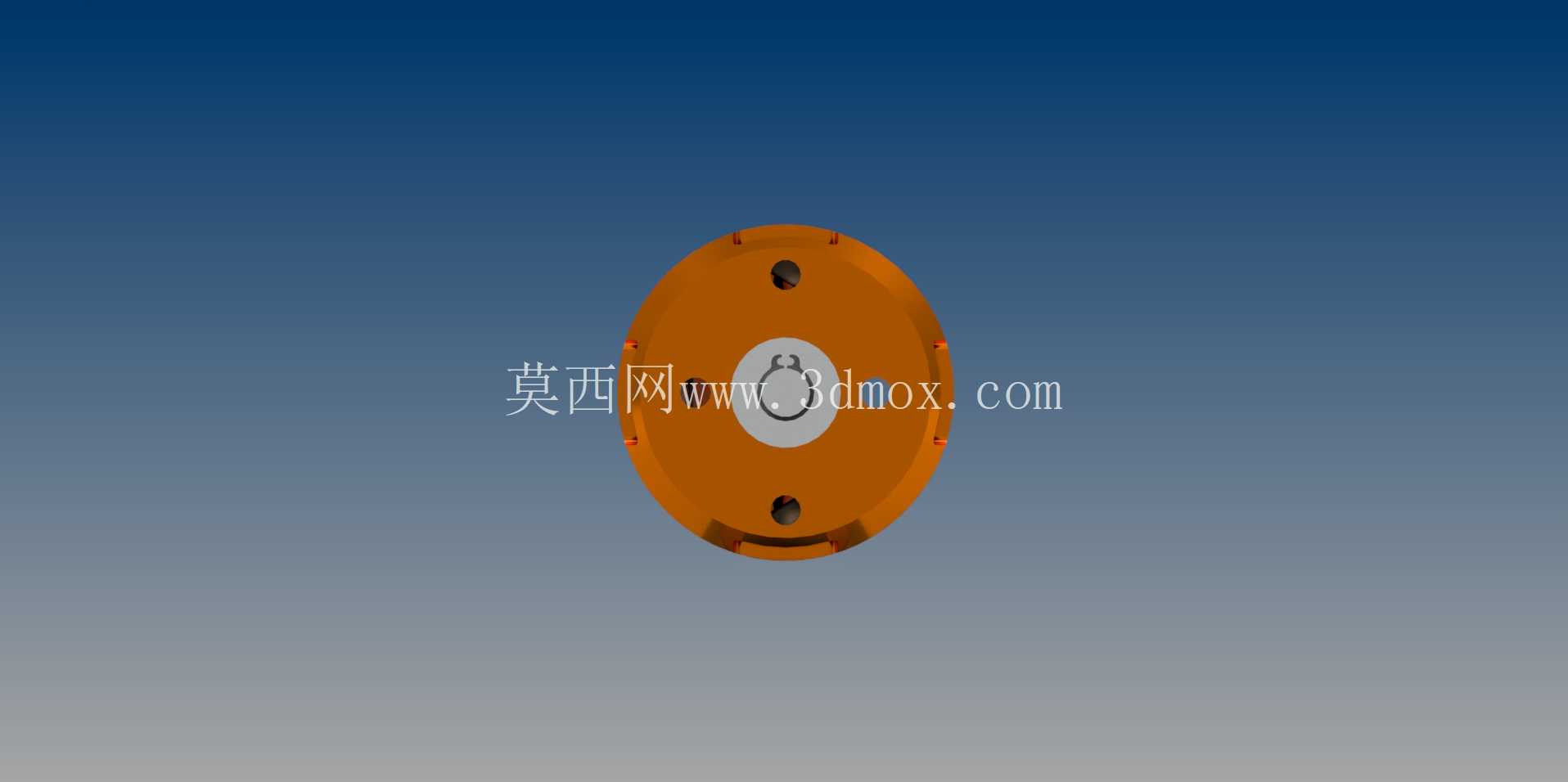

　　中心的定子铁芯采用叠压硅钢片结构，降低高频交变磁场下的铁损，绕组的出线端从基座尾部的走线槽引出，可直接焊接电调接线，尾部的轴承采用双轴承支撑布局，前后轴承分别承受径向与轴向的负载，适配螺旋桨转动时产生的轴向拉力，避免轴系出现窜动。在安装边界上，电机的整体外径控制在适配小型多旋翼无人机、固定翼航模的安装尺寸范围内，机身长度不会超出常规电机安装座的容纳空间，出线方向可根据安装需求调整，不会与机架结构产生干涉。这类外转子无刷电机的扭矩特性偏重于中高转速区间的持续输出，在搭配适配的电子调速器时，可实现平滑的转速调节，响应速度快，能够满足动态负载下的动力输出需求，比如航模做机动动作时的瞬间拉力提升、小型电动工具启动时的峰值扭矩输出。

　　结构设计上没有采用冗余的外壳包裹，最大化利用铝合金转子壳本身作为散热结构，在持续满负载运行时，绕组产生的热量可通过定子铁芯传导到中心安装座，同时配合转子转动带动的气流实现双重散热，相比封闭外壳的电机，持续输出功率的上限更高。定子与转子之间的气隙控制在均匀的小尺寸区间，既保证磁路的高效导通，又避免转子转动时出现扫膛问题，装配过程中通过工装保证定子与转子的同轴度，将转动阻力降到最低，提升空载下的转动顺滑度，减少不必要的功率损耗。
