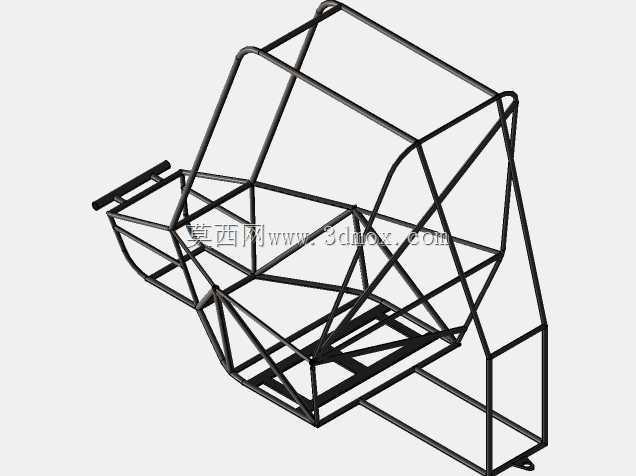

巴哈赛车滚笼式钢架曲面结构设计

　　这套结构针对巴哈越野赛事的整车防护与承载需求设计，核心是兼顾碰撞吸能、构件安装空间与整车空气动力学表现的一体化曲面钢架壳体。从实际赛事场景出发，巴哈赛车需要在非铺装路面、陡坡、泥地等复杂工况下持续行驶，车架滚笼不仅要承担动力总成、悬架、转向系统、座椅与安全束缚装置的安装基准作用，还要在发生侧翻、正面碰撞、侧向撞击时通过结构形变吸收冲击能量，为驾乘人员留出足够的生存空间，避免外部构件侵入舱内。设计过程中首先梳理了各系统的安装边界：前部预留出转向机、前悬架摆臂、减震器塔顶的安装点位，曲面弧度匹配前轮跳动的最大行程，避免转向或悬架压缩时出现结构干涉；中部座舱区域按照人体工程学尺寸划定轮廓，保证驾乘人员佩戴头盔、系好多点式安全带后，头部、

　　肩部与钢架结构之间预留足够安全间隙，同时曲面壳体的走向贴合整车外覆盖件的安装需求，减少后期装配时的修配工作量；后部结构匹配动力总成、后悬架、油箱与散热系统的布置空间，曲面过渡区域做了连续顺滑处理，避免应力集中导致的结构疲劳失效。不同于传统管式车架的外露拼接结构，这套滚笼采用一体化曲面成型的设计思路，外表面连续顺滑，既可以降低越野行驶时的风阻，也能减少泥污、碎石在结构缝隙处的堆积，降低赛后清理维护的工作量。结构的壁厚与加强筋布置经过受力路径优化，在碰撞受力集中的A柱、侧防区域、顶部防压区域做了局部加厚处理，非主要受力区域通过曲面弧度提升结构刚性，在保证整体抗扭、抗冲击强度的前提下尽可能控制结构重量，

　　避免额外增加整车簧上质量影响越野通过性与操控表现。安装边界上，所有外接构件的安装点位都做了平面化凸台设计，保证连接螺栓的安装面垂直于受力方向，避免连接部位出现附加弯矩导致的螺栓松动或结构开裂；各管线的走向预留了对应的过孔与固定点位，避免管线与运动构件、高温部件发生干涉。整体曲面的曲率变化充分考虑了加工成型的工艺可行性，避免出现过小的圆角或反向曲率导致的成型难度提升，不管是采用管材拼接蒙皮还是整体复合材料成型，都能直接基于这套结构数据开展后续的工艺设计与样件制作，适配巴哈赛车从原型验证到赛事参赛的全流程结构需求。
