FRC竞赛机器人传动系统框架结构设计

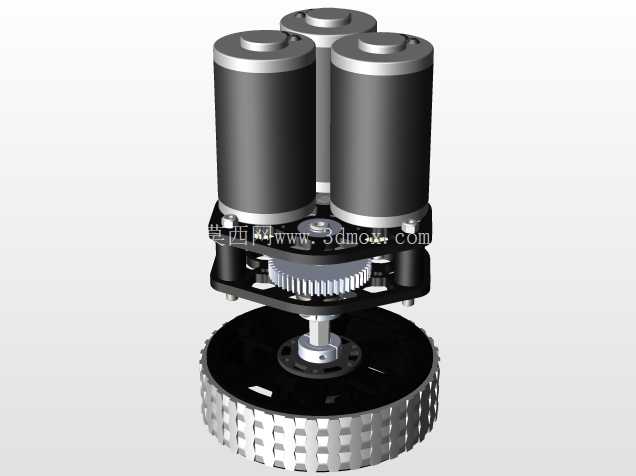

在竞技类机器人的整机开发流程中，传动系统的框架设计是决定整机动力输出效率、动作响应速度以及赛场运行稳定性的核心环节，这类结构需要在有限的整机安装空间内，完成动力从驱动单元到执行端的稳定传递，同时兼顾赛场对抗场景下的结构抗冲击性能。从实际应用场景来看，这类传动框架主要服务于FRC赛事的竞技机器人，这类赛事要求机器人在限定时间内完成物料拾取、投射、场地机动、对抗防守等多种复合动作，传动系统作为动力传递的核心载体，需要同时适配行走驱动、执行机构动作等多路径的动力传输需求，不能出现动力传递卡顿、结构形变过量等问题。

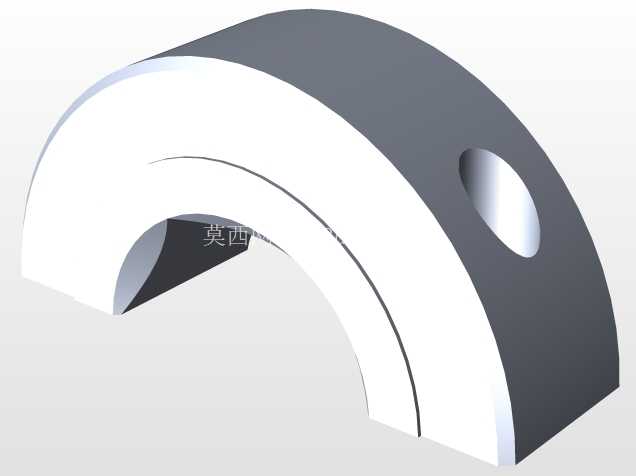

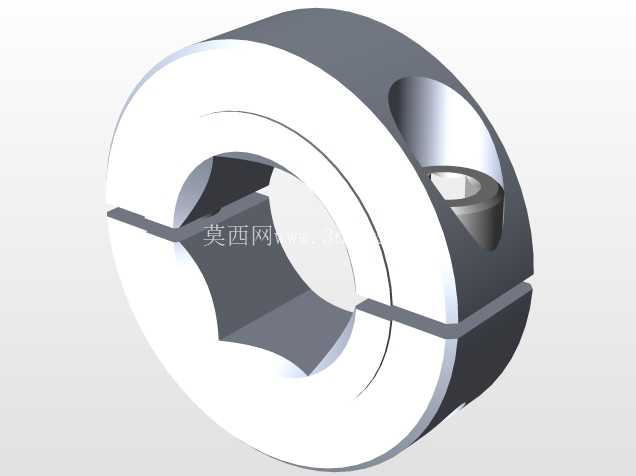

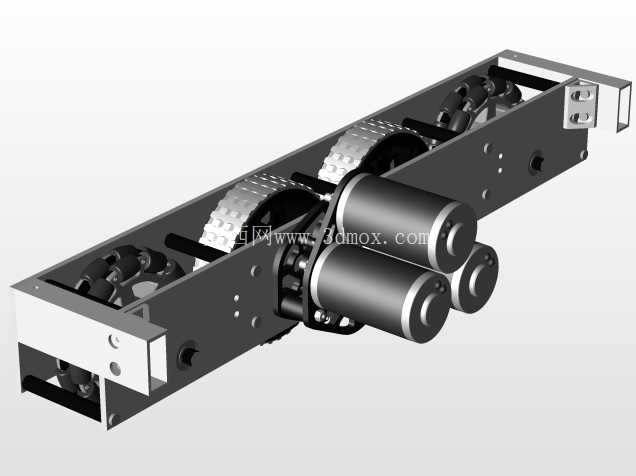

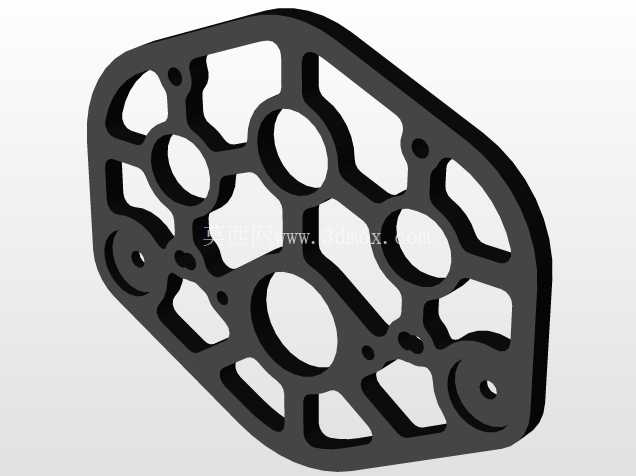

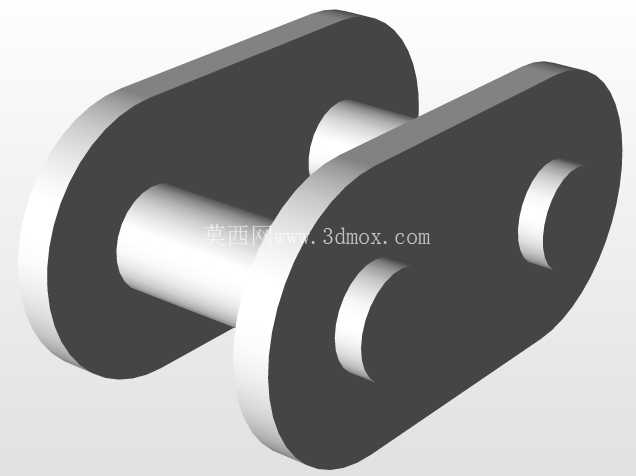

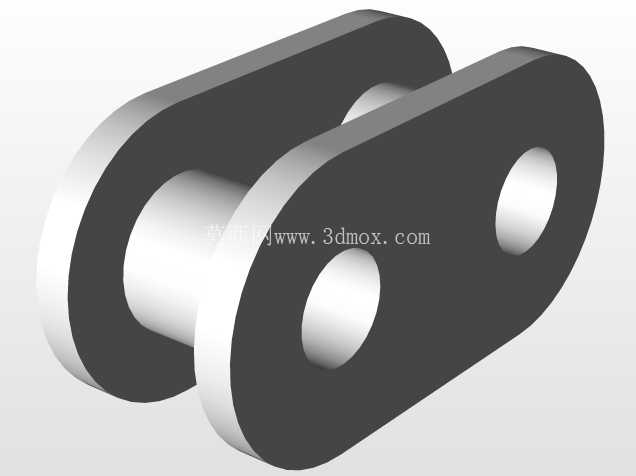

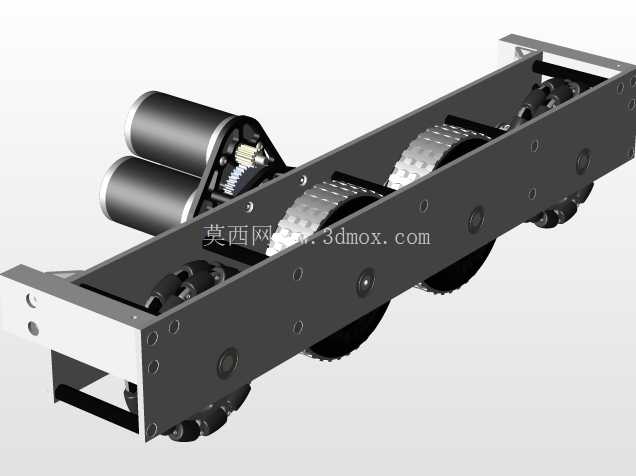

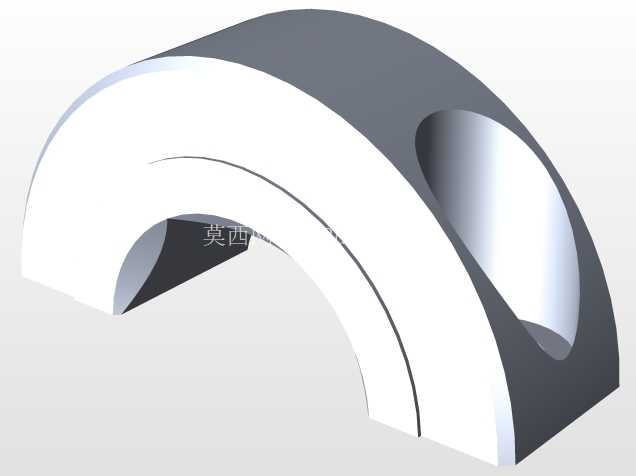

从结构功能特性来看，这套传动框架采用分体式连接构件作为基础承载单元，所有连接点位的孔位都做了同轴度公差约束，保证传动轴安装后不会出现偏磨问题，框架的主梁部分采用等间距排布的安装孔位设计，能够根据不同赛事任务的动力布局需求，灵活调整驱动电机、传动轮系的安装位置，不需要额外重新加工主体框架，大幅提升了结构的适配性。连接构件采用对称式的双孔位锁紧结构，安装时可以通过螺栓实现与主梁的无间隙配合，在机器人高速机动、发生碰撞接触时，不会出现连接位松脱、错位的问题，有效降低赛场故障概率。

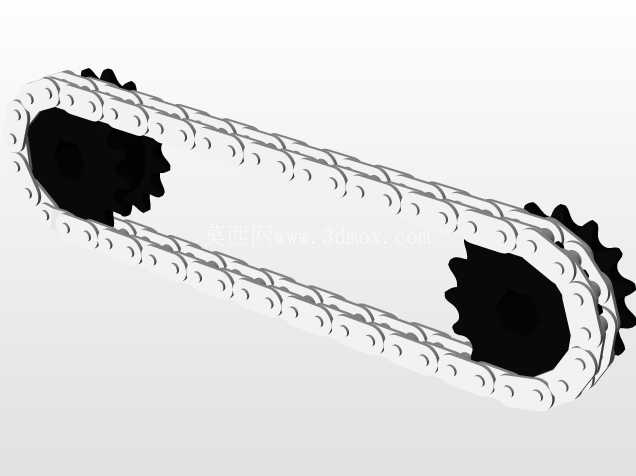

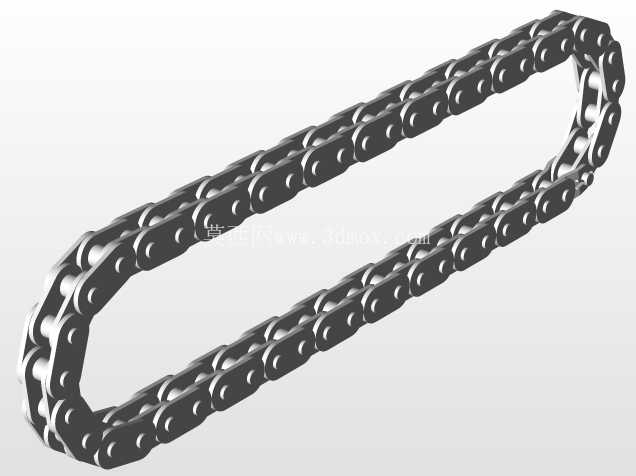

在设计思路的落地层面，这套结构优先考虑了安装边界的约束，整体框架的横向安装尺寸完全匹配FRC赛事规则限定的机器人起始尺寸要求，不会出现超规无法通过赛前检录的问题；纵向的安装空间预留了足够的轮系、张紧机构安装位，传动带或者链条的张紧调节行程可以覆盖常规使用中的磨损量，不需要频繁拆解主体结构就能完成张紧度调整。框架的受力路径做了针对性优化，驱动端的冲击力会通过连接构件均匀分散到主梁的各个受力点位，不会出现局部应力集中导致的结构断裂问题，所有的边角位置都做了倒角处理，避免安装维护过程中划伤操作人员，也防止赛场中剐蹭线缆造成线路故障。

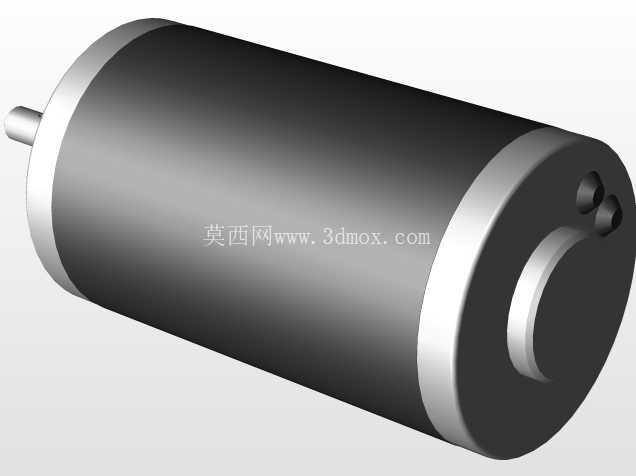

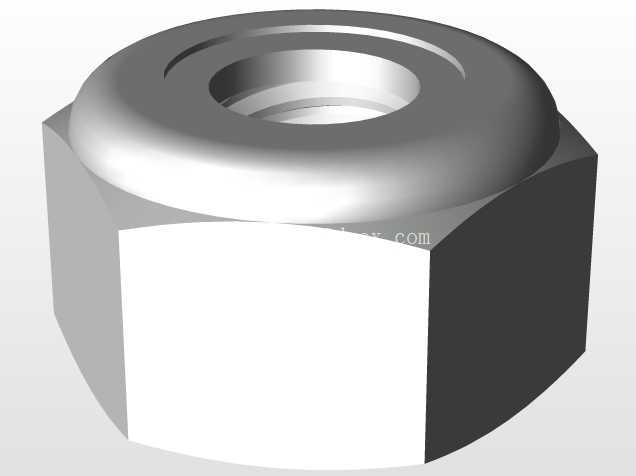

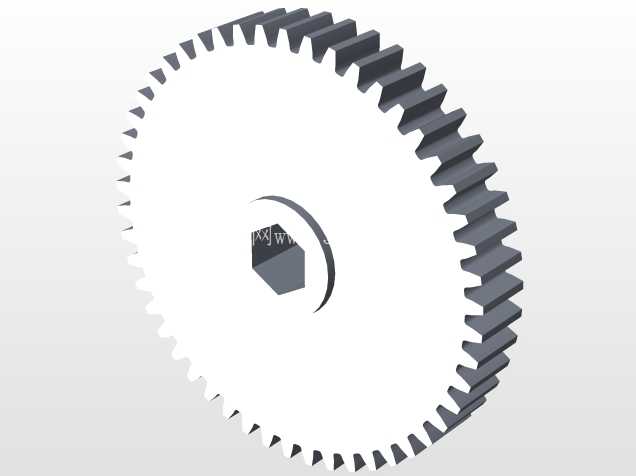

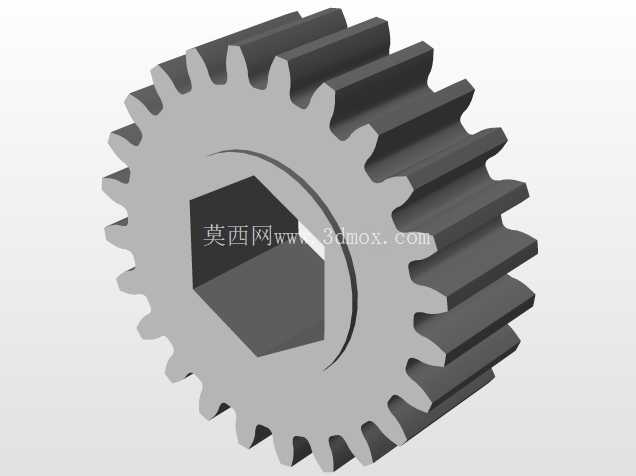

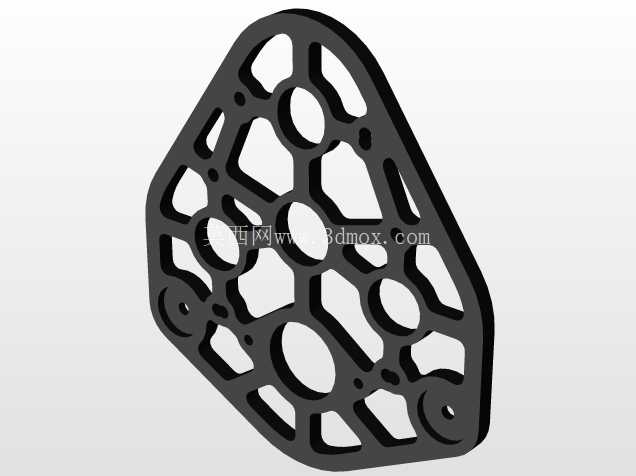

从实际安装适配的角度来看，这套传动框架的所有安装孔位都采用通用的标准件规格，现场维护时不需要准备特殊规格的工具，常规的内六角扳手就能完成全部拆装操作；连接构件的外形做了轻量化的切削处理，在保证结构强度满足对抗需求的前提下，尽可能降低了自身重量，为机器人上的其他功能机构预留出更多的重量配额。框架上的刻度式定位标识能够帮助装配人员快速找准轮系、电机的安装位置，减少装配过程中的测量调整时间，提升整机装配效率。在动力传递路径的规划上，框架的结构预留了多级传动的安装空间，既可以适配直连式的驱动布局，也可以根据扭矩输出需求加装减速轮系，不需要对主体框架做二次加工就能完成不同动力方案的切换，能够适配不同赛季的赛事任务需求，减少重复设计开发的工作量。

针对赛场运行中的振动问题，这套框架的连接点位都预留了减震垫片的安装间隙，装配时可以根据实际运行的振动幅度加装对应厚度的减震垫片，降低振动对电机、编码器等精密部件的影响，提升整机运行的可靠性。框架的表面处理预留了喷涂或者氧化的工艺余量，加工完成后可以根据需求做表面强化处理，进一步提升结构的耐磨、抗腐蚀性能，延长结构的使用寿命。
