带法兰翻边开口式涡轮机衬套结构

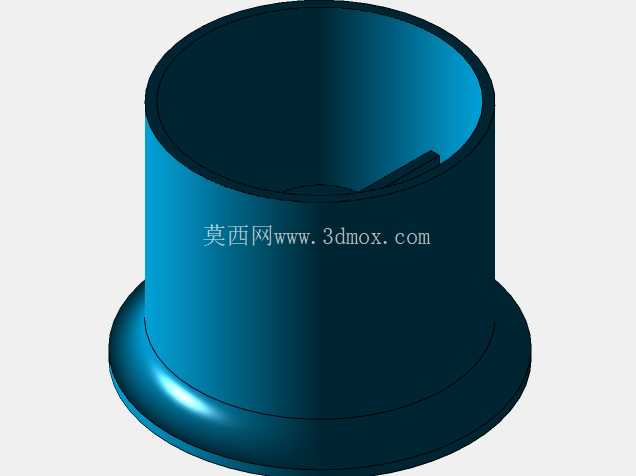

该结构件属于涡轮机内部使用的薄壁轴套类零件，整体呈圆筒形态，下端设置一圈向外延展的环形法兰翻边，筒壁一侧沿轴向开出通长缺口，是典型的开口式弹性衬套构型。从实际装机场景看，这类零件多用于涡轮机转轴与机壳孔位之间的支承过渡位置，承担径向载荷传递、转轴回转耐磨隔离、装配间隙补偿以及运行微动吸振的作用，在涡轮类动力设备、小型流体机械、高速旋转试验台以及需要频繁拆装维护的传动部位都有类似应用。

开口结构是该零件设计中的关键特征。整圈筒壁并未做成封闭圆环，而是保留一条轴向缝隙，使衬套在压入安装孔后具备一定径向收缩余量。装配时，衬套外径与机壳安装孔形成过渡或轻过盈配合，内孔与转轴之间保留设计间隙；当外部压紧或法兰端面受轴向限位时，开口缝隙可以微量闭合，促使内孔均匀抱合转轴周边，既避免完全刚性套在加工误差累积下出现卡滞，也能在转轴受热膨胀、轴承座微小不同心时提供自适应调节空间。相比闭口衬套，开口形式对孔位加工公差的容忍度更高，现场维修时也便于从轴端抽出或更换，减少对周边叶轮、密封件和管路的拆解范围。

下端法兰翻边并非单纯装饰结构，其工程作用主要体现在轴向定位和端面承压。圆筒主体伸入安装孔后，翻边端面贴合机壳外侧或支座台阶面，能够限制衬套在转轴轴向力作用下发生窜动。涡轮机运行过程中，气流脉动、叶轮轴向推力以及启停阶段的瞬时载荷都会使支承件受到反复推压，法兰面将局部集中力分散到更大的接触环面上，降低衬套嵌入孔口或划伤安装基面的风险。翻边外圆与筒体外壁之间采用圆滑过渡，可减少转角处应力集中；在长期振动环境下，这种圆角过渡能够避免薄壁根部因疲劳而产生裂纹。

从外形边界看，零件主体为等壁厚圆柱面，内径需围绕转轴名义直径确定，并配合摩擦副材料、润滑条件和热膨胀量选取运转间隙；外径则依据安装孔孔径、压入量和衬套材料弹性模量确定。法兰外径大于筒体外径，形成连续环形支承面，法兰厚度需要承受轴向压紧力而不发生明显翘曲。筒体高度应覆盖转轴支承宽度，并保证与相邻密封件、叶轮或挡圈之间留有安全距离。开口宽度不宜过大，缝隙过宽会降低内孔圆度恢复能力并削弱承载面积；缝隙过窄则在冷态压装时缺少闭合余量，难以发挥弹性补偿作用。

建模时应优先保证筒体同轴度、法兰端面与轴线的垂直度以及开口两侧边缘的平行关系。薄壁结构在三维造型中容易忽视壁厚一致性，若内孔与外圆不同轴，会造成局部材料偏薄，装机后磨损集中在薄弱侧。法兰与筒体交接处应建立实际圆角，而不是以尖锐直角代替，因为该位置既是应力集中区，也是模具成型或机加工刀具路径需要避让的区域。开口端部可根据工艺需要设置微小导入倒角，使衬套压入孔位时起到导向作用，同时避免锐边切削安装孔表面。

在功能匹配上，该衬套并不直接参与涡轮做功，而是为旋转轴提供稳定、可更换的磨损界面。涡轮机检修时，若转轴表面保持完好而支承孔磨损，更换衬套比修复机壳本体更经济；衬套作为易损隔离层，可将摩擦损耗控制在自身内孔表面，保护价值更高的轴件和壳体。开口与法兰组合后，零件同时具备径向弹性、轴向定位和拆装便利三项特性，适合在空间紧凑、孔位公差不易提高、维护窗口较短的涡轮机支承部位使用。设计校核中还需结合线速度、接触面压、温升和介质环境确认材料与润滑方式，使薄壁筒体在轻量化的同时满足长期回转支承要求。
