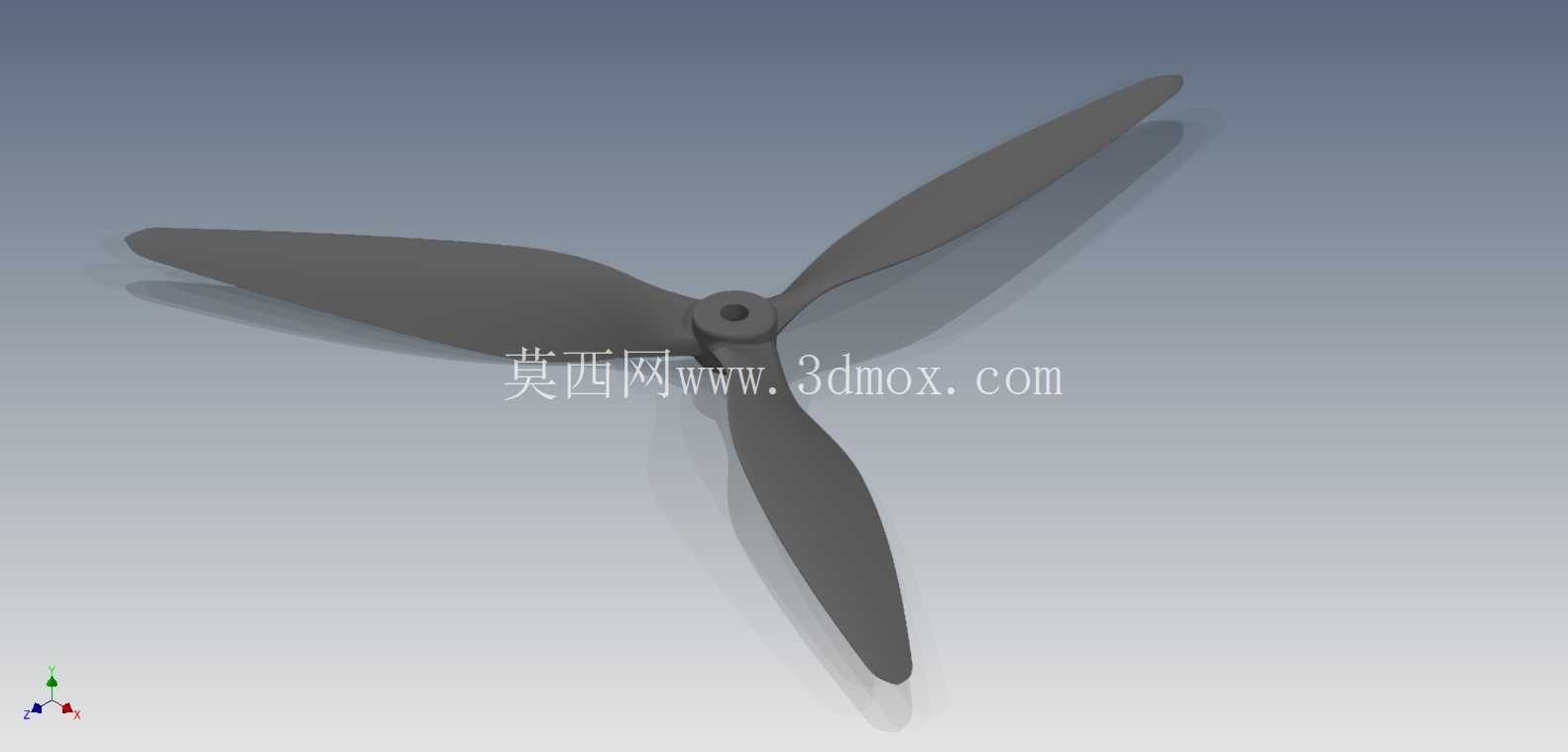

Gemfan1050W三叶螺旋桨结构设计

在小型多旋翼无人机、固定翼航模以及轻型电动飞行器的动力系统选型中，螺旋桨作为直接将电机输出扭矩转化为气动推力的核心执行部件，其叶型设计、桨叶数量、安装匹配度直接决定了整套动力组的效率表现与飞行稳定性。这款三叶结构的螺旋桨，是在常规两叶桨的气动基础上做的结构迭代，核心针对小轴距飞行器在低速大拉力工况下的需求做了针对性优化，日常适配场景覆盖4s动力级别的穿越机、轻型航拍无人机以及小型固定翼航模，能在有限的电机输出功率下，提供更平顺的推力输出，降低单叶桨的载荷波动。

从实际使用场景来看，两叶螺旋桨虽然在高速巡航状态下拥有更低的转动惯量与气动阻力，但在低空慢飞、大载重悬停、快速机动变距的工况下，单桨叶承受的气动载荷波动更大，容易带来机身振动，同时在相同桨盘直径限制下，两叶桨的最大静拉力上限存在瓶颈。这款三叶结构的设计，在保持原有桨叶翼型气动效率的基础上，通过增加一片桨叶的方式，在相同直径、相同转速下分摊了单片桨叶的气动载荷，既提升了静拉力上限，也让推力输出的线性度更好，尤其适合在狭小空间内做机动动作的穿越机，或是需要稳定悬停拍摄的轻型航拍机，能有效降低动力系统带来的高频振动，减少飞控系统的姿态修正负担。

设计思路上，这款螺旋桨没有完全重新开发叶型，而是沿用了成熟两叶桨的翼型截面参数，仅在桨毂位置做了第三片桨叶的安装位结构延伸，同时调整了三片桨叶之间的夹角为均匀120度，保证转动过程中的动平衡精度。桨叶从根部到梢部做了连续的翼型扭转角过渡，根部弦长更大、扭转角更高，用来匹配桨根位置更低的线速度，避免根部区域出现气流失速；桨梢位置做了收窄与削尖处理，降低桨尖涡流带来的诱导阻力，减少转动过程中的气动噪音。桨毂中心设计有标准的安装定位孔，匹配市面上主流的22系列、23系列航模无刷电机的输出轴尺寸，安装孔周边做了局部加厚处理，避免高速转动时桨毂位置出现应力集中导致的断裂问题。

从安装边界与尺寸适配来看，这款1050规格的螺旋桨，代表其桨盘直径为10英寸，螺距为5英寸，安装时需要严格匹配电机的转向，正桨与反桨分别对应电机的正反转方向，安装前需要做动平衡校准，避免高速转动时的振动传递到机身。桨叶的转动平面需要与电机输出轴保持严格垂直，安装锁紧时的扭矩需要控制在合理范围，既不能过松导致飞行中射桨，也不能过紧压裂桨毂的安装位。在实际装机测试时，需要搭配对应拉力级别的无刷电机与电调，保证电机的KV值与螺旋桨的负载匹配，避免电机出现过载过热的问题。相比同规格的两叶桨，三叶结构的转动惯量略有提升，因此在做急速加减油门的机动动作时，电调的油门线性需要做对应微调，来匹配桨叶的响应速度，保证飞行操控的跟手性。

在结构强度设计上，桨叶整体采用等强度变截面设计，从桨根到桨梢的截面厚度逐步递减，既保证了桨根位置能承受最大的气动弯矩，也尽可能降低了桨梢位置的重量，减少转动时的离心载荷。桨叶表面做了光滑的曲面过渡，没有明显的棱角与台阶，避免气流在表面出现分离导致的效率损失。日常使用中，这款三叶桨的抗冲击性能也优于同规格的两叶桨，因为单片桨叶承受的载荷更低，在发生轻微擦碰时，不容易出现单叶断裂的问题，即便出现轻微的形变，三片桨叶的结构也更容易通过打磨校准恢复动平衡，降低日常使用的耗材成本。对于结构设计从业者来说，这类螺旋桨的建模核心在于桨叶曲面的连续性控制，以及桨毂安装位的同轴度保证，建模过程中需要先通过翼型坐标点生成各个截面的曲线，再通过放样曲面生成整体桨叶结构，最后对桨毂位置做布尔合并与圆角处理，保证整个零件的结构连续性，避免后续3D打印或者注塑生产时出现应力集中的问题。
