夏普红外测距传感模块结构设计

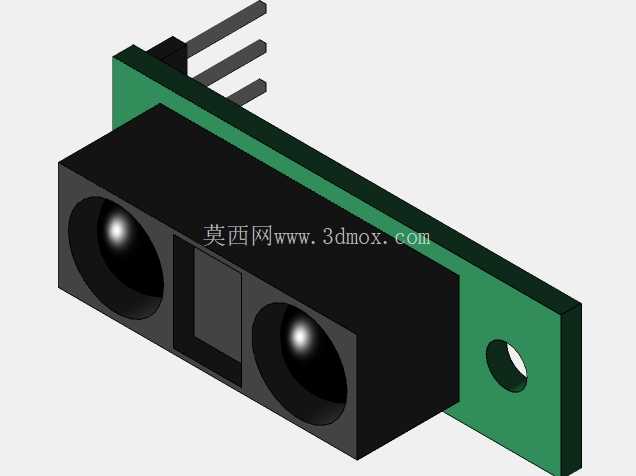

　　这款模拟式红外测距传感单元，核心采用三角测距原理实现10cm到150cm区间的非接触距离检测，在工业自动化产线的物料到位检测、智能小车的避障导航、服务机器人的近场障碍物识别、自助终端的人体接近感应场景中都有广泛应用。不同于超声类测距器件易受声波反射材质、环境噪音干扰的特性，该红外传感模块对深色、软质表面的检测稳定性更优，响应延迟控制在毫秒级，适配多数低速运动设备的实时测距需求。从结构设计层面看，模块采用PCB载板加传感核心封装的双层布局，载板一侧延伸出直插排针，排针引脚间距遵循标准2.54mm接插件规范，可直接插接在面包板或标准工控扩展板上，无需额外定制转接结构，降低了原型开发阶段的装配成本。

　　传感核心部分为黑色矩形塑封壳体，壳体正面开设两个光学窗口，分别对应红外发射端与接收端，两个窗口的间距经过光学路径校准，确保不同距离下的反射光能够准确聚焦到接收光敏元件上，避免光路串扰带来的测距误差。载板上预留的圆形安装孔位于板身远离排针的一端，孔径适配M2规格的紧固螺丝，安装时可通过单孔配合定位柱限制模块转动，也可搭配双孔支架实现角度可调的安装方式，满足不同检测角度的现场调试需求。模块整体外形紧凑，塑封壳体与PCB载板的贴合处做了卡扣限位设计，生产装配时无需额外点胶固定即可保证核心部件与载板的相对位置精度，避免运输或使用过程中的震动导致光轴偏移。在电路布局上，发射端的驱动电路与接收端的信号放大电路做了分区排布，中间预留接地铜箔做屏蔽隔离，减少大电流驱动时的电信号串扰，保证模拟输出电压与检测距离的对应曲线线性度符合设计指标。实际选型应用时，需要注意模块的检测盲区设置在10cm以内，安装位置需距离被测物体的最小运动边界大于盲区阈值，避免近距离过曝导致输出信号饱和失效；同时模块的光学窗口需避免正对强红外辐射源，比如高温加热元件、直射阳光，防止环境红外光叠加导致的测距值漂移。

　　对于需要做三维结构集成的设计人员来说，建模时需要重点关注排针的伸出长度与塑封壳体的高度差，确保模块插接在主控板上时，壳体不会与板上其他 tall 元件发生干涉；安装孔的中心到排针根部的距离尺寸需要严格匹配实际器件参数，避免装配时出现孔位错位无法紧固的问题。模块的PCB边缘做了圆角处理，减少批量生产时的板边毛刺，也避免装配过程中划伤操作人员或相邻线材。塑封壳体的表面做了哑光磨砂处理，减少环境杂光在壳体表面的反射进入接收窗口，进一步提升检测稳定性。

　　在AGV小车的应用场景中，该模块常被安装在车身四周的低位位置，检测地面以上10cm高度范围内的障碍物，相比超声传感器，它对细小的杆件、台阶边缘的识别灵敏度更高，能够有效避免小车卡滞或跌落；在自动售货机的出货检测场景中，模块安装在出货口上方，通过检测掉落物体经过时的距离变化判断出货是否成功，模拟输出的特性可以区分不同大小的商品，减少误判概率。建模过程中还原光学窗口的内凹结构时，需要注意窗口的倾斜角度，实际产品中窗口并非垂直于壳体正面，而是带有微小的倾角，让发射光轴与接收光轴在最远检测距离处交汇，这一细节直接影响测距范围的准确性，不能简化为垂直平面结构。排针的每根引脚长度一致，末端做了倒角处理，方便插接时对准焊孔，建模时可将排针作为独立子装配体，方便不同项目中复用该接插件模型。载板上的焊盘位置与核心壳体的引脚一一对应，建模时无需还原全部焊盘细节，但需要保证壳体底部引脚与载板表面的间隙符合波峰焊的工艺要求，避免设计出的结构在实际生产中出现焊接不良的问题。
