小型直流驱动配套齿轮减速传动结构

项目分类:减速机 发布时间:2024-03-14 ID:741955
  • 小型直流驱动配套齿轮减速传动结构

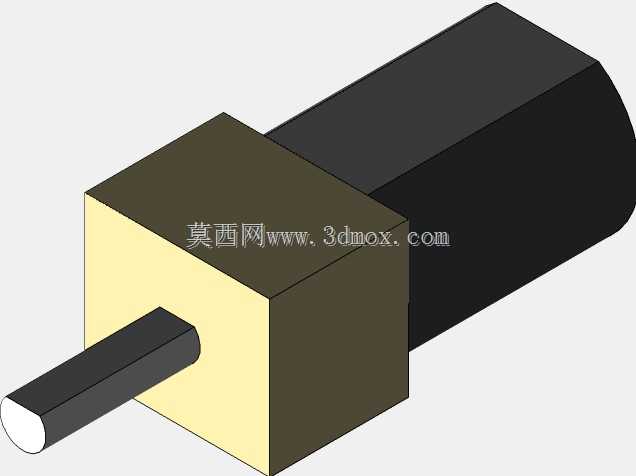

  在桌面级小型自动化装置、智能小车驱动、小型机械臂关节、创客类DIY传动系统的设计选型过程中,这类适配小尺寸直流电机的减速结构是非常常见的动力匹配部件,很多刚接触传动设计的工程师容易忽略减速单元与电机本体的安装匹配边界,导致后期装配出现轴系不同心、固定孔位错位、输出轴负载余量不足的问题。这套减速结构采用直齿圆柱齿轮多级传动布局,输入端直接对接微型直流电机的输出轴,通过逐级啮合的齿轮组将电机端的高转速低扭矩输出,转换为低转速大扭矩的动力输出,能够匹配很多需要低速大推力的小型执行场景,比如小型传送带的驱动辊、智能小车的轮组驱动、小型云台的转动动力输入、自动开合机构的动力源。从结构设计的角度来看,这套减速单元采用方形外壳布局,外壳分为两个装配段,靠近输出轴的段为减速齿轮腔,内部预留了齿轮轴的固定孔位,每一级齿轮的轴孔位置都经过同轴度校验,保证齿轮啮合时的侧隙处于合理区间,既不会因为侧隙过大导致传动回差超标,也不会因为侧隙过小出现齿轮卡滞、运转阻力过大的问题;靠近尾端的段为电机安装腔,内径尺寸刚好匹配常用的130型、N20型微型直流电机的外径,安装时电机直接插入腔体,通过侧面的顶丝孔或者端面的固定耳完成锁紧,不需要额外设计转接法兰,大幅降低了小型设备的装配复杂度。输出轴采用单出轴的D型截面设计,这种轴型的优势是和配套的传动轮、摇臂、轮毂连接时,不需要额外加工键槽,通过D型面的平面配合就能传递扭矩,不会出现轴和连接件相对打滑的问题,

  非常适合小扭矩的微型传动场景,输出轴的伸出长度经过优化,既能够满足常规轮组、摇臂的安装深度需求,也不会因为轴伸过长导致轴端受径向力时出现挠曲变形。在实际选型应用中,需要注意这套减速结构的安装边界:整体外形为阶梯式方柱结构,减速段的截面尺寸小于电机安装段的截面尺寸,安装固定时可以通过减速段端面的四个安装孔完成固定,也可以通过夹持电机段的圆柱面完成固定,两种固定方式都能保证结构的稳定性;设计配套安装座时需要注意预留电机接线的出线空间,尾端不要和其他结构件发生干涉,同时输出轴端的负载需要匹配减速后的额定扭矩,不要超出齿轮的承载极限,避免出现断齿、轴变形的问题。很多创客和初级工程师在做小型项目时,经常直接用电机直连负载,

  导致电机启动扭矩不足、带载能力差,甚至出现电机堵转烧毁的问题,搭配这类微型减速结构之后,能够在不更换大尺寸电机的前提下,大幅提升动力输出的扭矩,同时降低输出转速,让整个传动系统的运行更加平稳。这套结构的齿轮组采用平行轴布局,相比行星减速结构,加工和装配难度更低,成本也更可控,适合对传动回差要求不是极高的民用、创客、教学类场景,齿轮的模数选择匹配微型传动的负载需求,齿面的啮合宽度经过计算,能够保证在额定负载下长期运行不会出现过度磨损。外壳的材质通常选用工程塑料或者锌合金,工程塑料版本重量轻、成本低,适合对重量敏感的小型移动设备,锌合金版本结构强度更高,散热性能更好,适合固定安装、连续运行的小型设备场景。在三维建模过程中,

  这套结构的每一个齿轮参数、轴孔配合公差、安装孔位间距都按照实际量产的尺寸进行绘制,导入装配环境之后可以直接和配套的N20微型直流电机完成虚拟装配,检查干涉情况,也可以直接导出工程图用于安装板的开孔设计、配套传动件的匹配设计,不需要反复测量实物尺寸,能够大幅缩短小型传动系统的开发周期。在做小型分拣装置的推料机构设计时,这类减速电机可以直接驱动曲柄滑块结构,实现物料的周期性推送;在做桌面级小型旋转工作台时,这套减速结构可以直接连接转盘,实现低转速的平稳转动;在做小型阀门的电动控制改造时,搭配对应的连接件就可以实现阀门的自动开关控制,应用场景覆盖了很多小型机电一体化的设计场景。设计过程中还需要注意,减速结构的输出轴径向承载能力有限,不要在输出轴端挂载过重的径向负载,如果需要承受较大径向力,需要额外设计支撑轴承座,不要让输出轴单独承受径向力,避免长期使用后出现轴弯曲、轴承损坏的问题。另外,这套减速结构的齿轮润滑在出厂时通常已经涂抹润滑脂,长期使用后如果出现运转噪音变大、阻力变大的情况,可以拆开外壳补充低温润滑脂,不要使用粘度太高的润滑油,避免润滑油渗漏污染周边的电路或者结构件。
