工业自动化用平行式气动夹爪结构设计

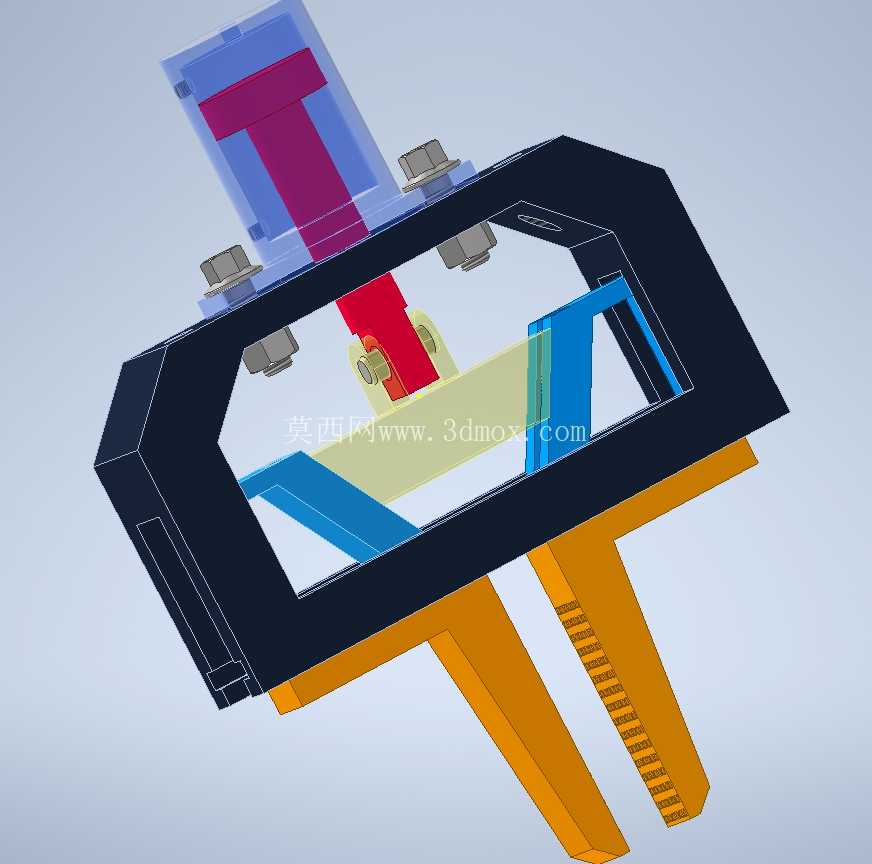

　　在3C电子装配、汽车零部件上下料、轻工包装分拣这类离散制造场景里，末端执行件的适配性直接决定整线节拍稳定性，这款平行开合气动夹爪的设计初衷，就是填补中小负载工位里常规夹爪行程冗余、安装空间受限的选型空白。不同于常规宽行程夹爪为兼容多规格工件做的大腔体设计，这款夹爪的本体采用了框式一体化铣削结构，夹指滑动轨道直接在本体框型内侧加工成型，没有额外拼接的导轨压板，从根源上减少了装配累积误差，也避免了长期往复运动后紧固件松动带来的夹指偏移问题。

　　夹爪的驱动部分采用单活塞双斜楔传动结构，压缩空气进入本体上部的缸腔后，活塞向下动作，通过活塞端部的对称斜槽带动两侧夹指做同步对中运动，这种传动结构没有额外的齿轮齿条啮合间隙，夹指的重复定位精度可以控制在0.02mm以内，足够应对PCB板插件、小型五金件分拣这类对定位精度有要求的工位。从安装边界来看，夹爪本体的上部预留了标准的工业机器人末端法兰安装孔位，孔位间距匹配主流六轴轻载机器人、水平关节机械手的末端安装尺寸，不需要额外设计转接法兰就能直接装夹；本体侧面预留了磁性开关安装槽，可以直接嵌入常规的气缸磁性感应开关，实时反馈夹爪的开合状态，不需要额外加装外置传感器，减少了外围布线的复杂度。

　　夹指部分采用可拆换设计，标配的平口夹指基准面做了防滑齿纹加工，针对不同材质的工件，也可以根据夹持需求更换V型夹指、软胶垫夹指，不需要改动夹爪本体结构就能适配圆柱型工件、易刮伤表面工件的夹持需求。设计过程中对夹爪的受力路径做了针对性优化，活塞斜楔的角度设置在18度，既保证了压缩空气驱动下的夹持力输出足够，又能在断气状态下实现机械自锁，避免气压突然跌落时工件脱落造成设备损伤或安全隐患。夹爪的进出气口设置在本体上部的两侧，采用标准M5螺纹接口，和常规气动管路的快插接头直接适配，气路走向不会和夹指的运动路径产生干涉，也不会在夹爪开合过程中拉扯气管。

　　滑动配合面的间隙控制在0.01-0.015mm之间，配合面预留了润滑脂储油槽，长期往复运动下不需要频繁加注润滑脂就能维持滑动顺畅，也能减少金属磨屑的产生，适配无尘车间的使用要求。夹指的开合行程做了对称限位设计，两侧夹指的行程差控制在0.01mm以内，不会出现单侧夹指行程超差导致的工件夹持偏斜问题，对于需要将工件精准插入定位工装的工位，这种对中精度可以大幅降低插装过程的卡滞概率。本体的外部棱角全部做了R2以上的倒角处理，没有尖锐的加工毛刺，安装调试过程中不会划伤操作人员或者周边的设备管线。这款夹爪的额定工作气压范围在0.4-0.6MPa，对应单指夹持力在15-35N之间，适配0.1kg以内的小型工件搬运、装配作业，相比同负载等级的常规夹爪，整体体积缩小了近30%，在狭小的设备内部空间里安装时，不会和周边的工装、治具产生运动干涉，尤其适合多工位转盘、密集排布的装配工位这类安装空间局促的场景。夹爪的排气口位置做了消音棉预留槽，可以直接嵌入小型消音元件，降低排气过程的噪音，满足车间噪音管控的要求。
