Nema17规格步进电机结构三维数模

做小型自动化设备结构设计的工程师，对Nema17规格的步进电机不会陌生，这类电机是桌面级自动化模组、小型运动机构里最常用的动力执行元件之一，这次拆解建模的这款Nema17步进电机，完全按照实物安装尺寸做了全结构还原，能直接用于设备装配干涉检查、安装位预留校核，不用再等供应商提供正式数模就能提前推进结构布局。

从实际应用场景来看，这款电机的适配范围非常广，桌面级3D打印机的XYZ轴进给驱动、小型点胶机的工位移位、实验室自动化采样设备的样本台传动、小型雕刻机的主轴进给、甚至是DIY数控设备的动力单元，都会优先选用这个规格的步进电机，核心原因是它的输出扭矩刚好覆盖小型负载的驱动需求，安装尺寸标准化程度高，替换选型不需要大幅改动原有安装结构。

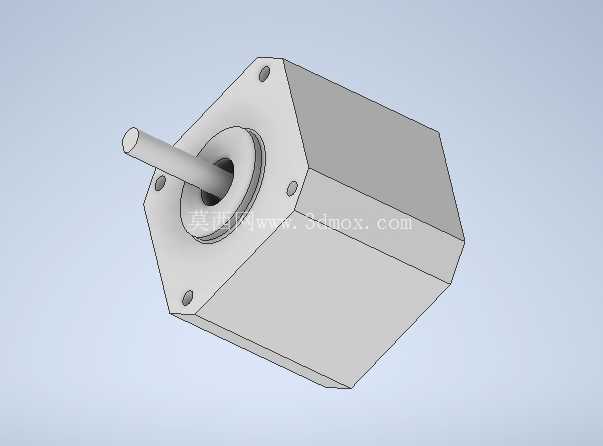

建模的时候最先敲定的是安装法兰的边界尺寸，Nema17的标准安装孔距是42mm见方，这个尺寸是行业通用标准，四个安装孔的位置度公差控制在0.02mm以内，法兰端面到输出轴轴肩的距离严格按照实物测量值还原，避免装配时出现电机端面和安装板贴合不严、输出轴窜动的问题。输出轴采用的是D型切边结构，这个细节在建模时特意做了还原，因为实际装配中D型轴和同步轮、联轴器的配合是靠切边平面传递扭矩，如果只做光轴模型，后续装配同步轮的时候会出现配合间隙的误判，甚至会误以为同步轮内孔尺寸不对。

电机本体的外形是六棱柱结构？不对，仔细看实物的话，定子外壳是拉伸成型的方形壳体，边角做了小圆弧过渡，建模时没有做过度简化，把壳体表面的冲压合模线、端盖和壳体的配合止口都做了出来，这些细节在做设备布线、外围钣金设计的时候非常有用——如果把电机外壳做成纯光滑的方块，很容易在布置线缆的时候预留空间不足，导致装配时线缆被合模棱边刮破绝缘层。端盖上的四个安装沉孔深度也做了精确还原，沉孔深度刚好容纳M3内六角螺丝的头部，不会出现螺丝头突出端盖平面、和安装板干涉的情况，很多新手建模的时候容易忽略沉孔深度，实际装配时才发现螺丝锁不到位，电机固定不稳，运行时出现抖动。

从功能特性上来说，这款步进电机属于两相混合式步进电机，常规保持扭矩在0.4N·m左右，适配的驱动器电流普遍在1.2A-1.7A区间，建模时虽然没有做内部绕组、转子的详细结构，但把电机尾部的出线位置、出线口的护套结构做了预留，方便结构设计师在整机布线时规划线缆走向，计算线缆弯曲半径，避免出线口位置和设备其他部件产生剐蹭。输出轴的伸出长度是按照常规通用规格做的，轴径5mm，D型切边的平面距离轴中心4.5mm，这个尺寸和市面上绝大多数配套的同步轮、联轴器、柔性联轴节都是通用匹配的，选型时不需要额外做轴的改制。

设计思路上，整个模型采用了参数化建模方式，安装孔距、轴径、轴伸长度、机身长度这些关键尺寸都做了参数关联，如果后续选型遇到同系列不同机身长度的电机，只需要修改对应参数就能快速生成对应规格的数模，不用重新从零开始建模。模型的装配层级按照实际电机的装配顺序拆分，前端盖、定子壳体、后端盖、输出轴、轴承位都是独立的实体，后续如果需要做电机的热仿真、模态分析，可以直接给不同部件赋予对应的材料属性，不需要再重新拆分模型。

实际做设备选型的时候，很多工程师会忽略电机本体的对角线尺寸，这款Nema17电机的方形外壳对角尺寸大概在59mm左右，如果安装位周围有其他结构件，不能只按照42mm的安装孔距来预留空间，必须考虑对角的最大外轮廓，不然装配时会出现电机放不进安装位的问题，这个细节在建模时特意标注了最大外轮廓的参考尺寸，方便布局时做空间校核。另外电机前端盖的轴承位凸台高度也做了精确还原，这个凸台是用来嵌入安装板的定位孔里的，能保证电机输出轴和传动机构的同轴度，如果建模时漏掉这个凸台，做安装板定位孔设计的时候就没有参考，容易出现同轴度偏差，导致电机运行时负载过大、发热严重，甚至出现丢步的问题。

很多人做电机模型的时候习惯只做一个大概的方块，把安装孔位置做对就觉得够用了，但实际做结构设计的时候，电机表面的每一个凸起、每一个倒角都可能影响周边结构的布局，比如这款电机后端盖的出线护套突出端面大概3mm，如果安装板背后的空间预留不足，护套就会顶到后面的走线槽或者机架，导致电机无法完全贴合安装面。这次的数模把这些容易被忽略的细节都做了还原，就是为了让设计师在方案阶段就能把所有干涉问题排查掉，减少后续打样、试装时的修改次数，缩短整机的研发周期。

另外，模型的输出轴中心和安装法兰的基准面做了严格的同轴约束，在总装配体里调用这个模型的时候，只需要配合安装板的定位孔、安装面做约束，就能快速完成电机的装配，不需要额外调整轴的对齐关系，对于做传动链布局的设计师来说，能节省不少重复约束的时间。电机外壳的表面纹理也做了简单的还原，不是光滑的塑料质感，而是金属冲压件的细微磨砂质感，在做整机渲染的时候能更贴近真实效果，方便做方案汇报时的展示。
