Spektrum Firma内转无刷动力电机结构

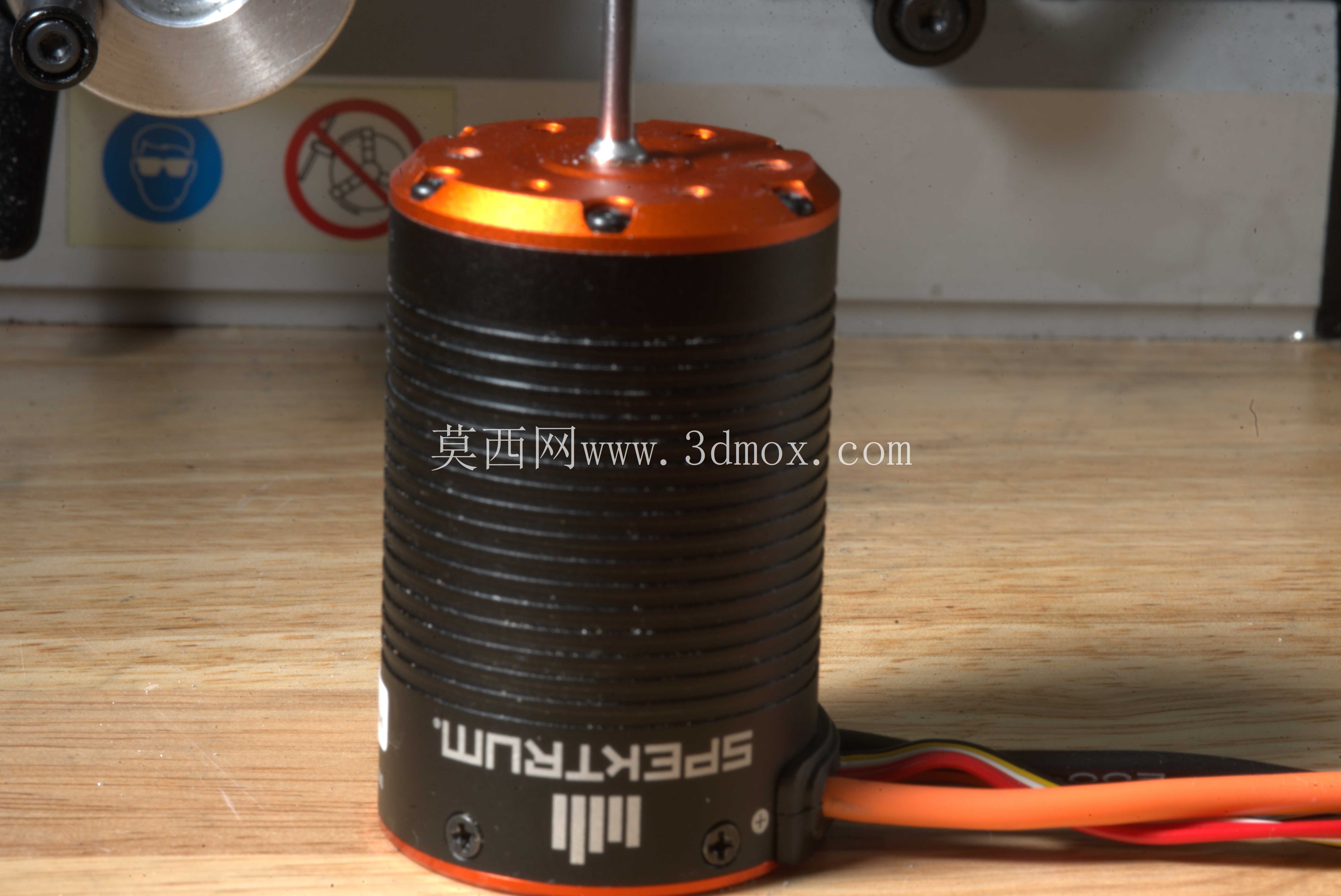

　　这款内转子无刷直流电机搭配集成式FOC电调的动力套装，核心应用场景覆盖RC攀爬车改装、小型移动机器人底盘驱动、桌面级实验平台动力输出等领域，区别于普通外转无刷电机的高转速低扭矩特性，内转子结构的转动惯量更低，动态响应速度更快，配合FOC矢量控制算法，能够在低转速区间输出稳定的大扭矩，刚好匹配攀爬车越障时需要的低速牵引力，以及机器人移动时的精准调速需求。从实际使用场景来看，攀爬车在攀爬岩石、陡坡等复杂地形时，动力系统需要承受频繁的负载冲击，同时还要在堵转状态下维持扭矩输出不烧蚀绕组，这款电机的定子绕组采用高槽满率绕制工艺，硅钢片叠压厚度经过优化，既保证了磁路导通效率，又能在持续大负载下控制铁芯温升，外壳的环形散热鳍片沿着轴向均匀排布，车辆行进时的迎面气流可以顺着鳍片间隙快速带走热量，不需要额外加装散热风扇就能满足长时间越野的散热需求。

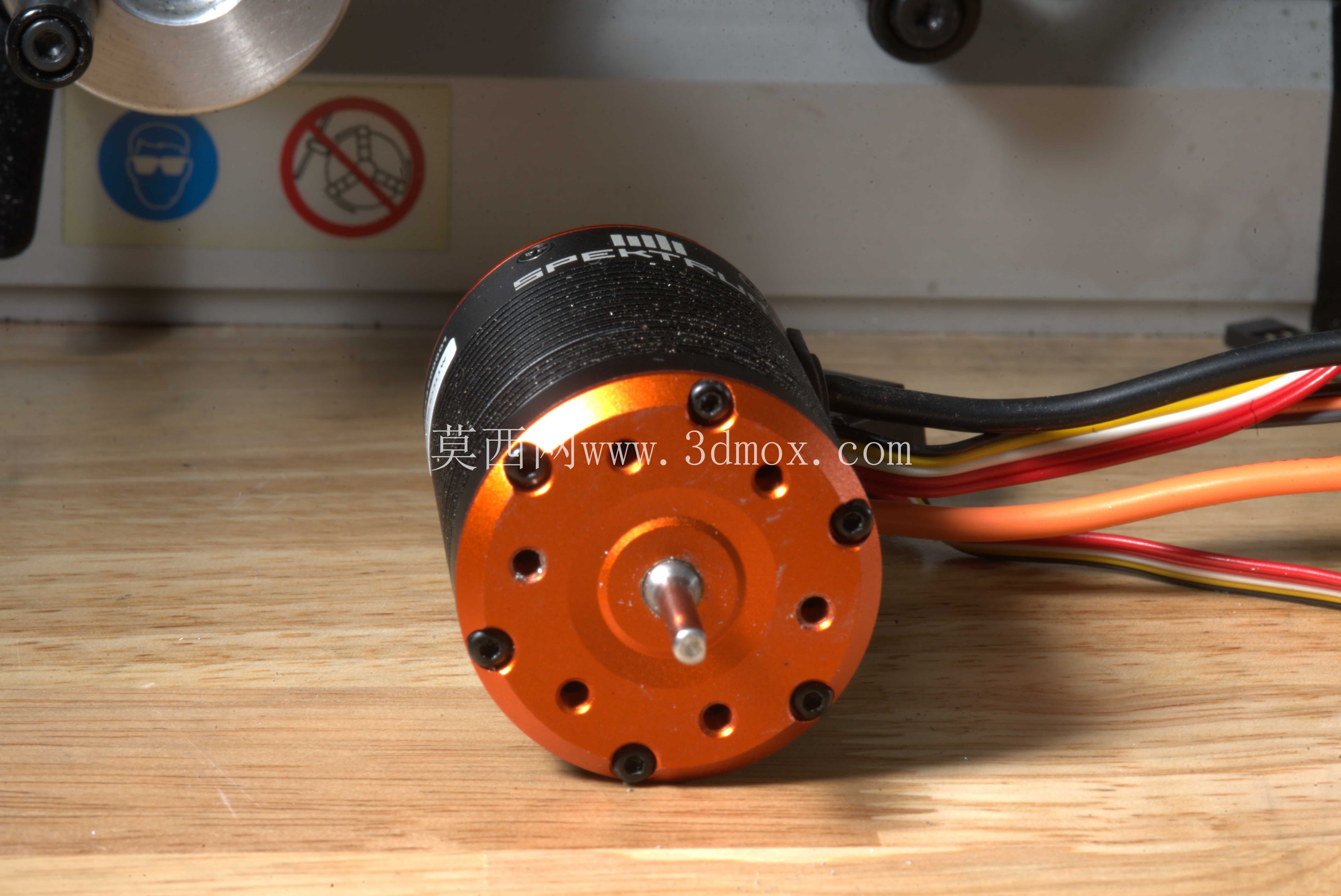

　　设计思路上，这款动力套装采用电机与电调集成的组合式结构，省去了传统分体方案中电机与电调之间的三相连接线束，既减少了线束接插件带来的接触电阻与故障点，又能压缩整体安装空间，对于内部布局紧凑的1/10比例攀爬车、小型轮式机器人来说，能够节省出更多空间布置电池、控制板等其他组件。输出轴采用标准直径的硬化钢材质，轴端预留了机米螺丝固定位，能够兼容市面上主流的电机齿安装尺寸，不需要额外做轴径转接，端盖的固定螺丝均匀分布在圆周方向，装配时可以保证定子与转子的同轴度，避免高速转动时出现偏心振动。

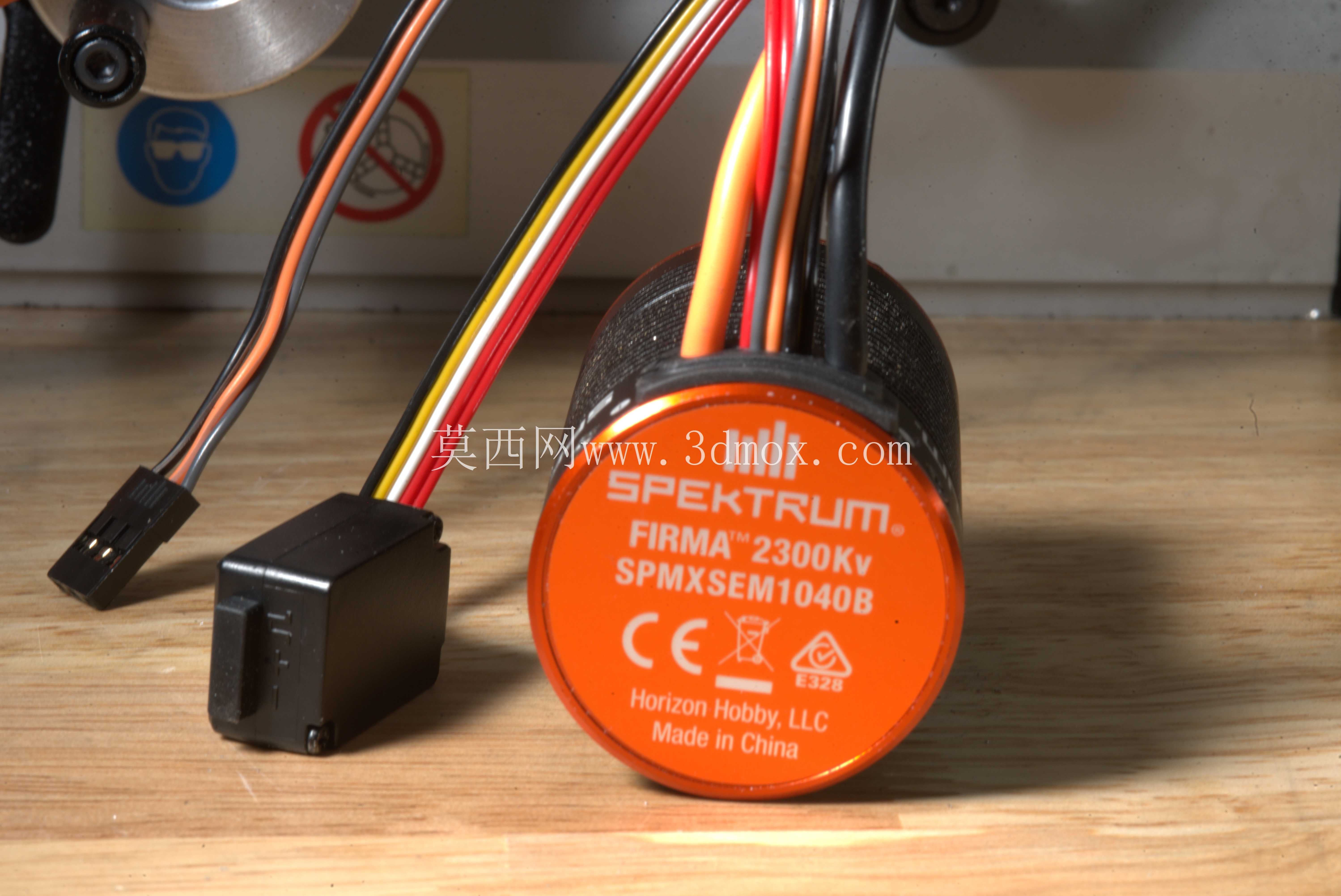

　　安装边界方面，电机主体为圆柱形结构，外径尺寸适配常规4S动力级别的电机安装座，安装孔位间距符合RC模型行业的通用标准，用户替换原有动力时不需要重新打孔修改安装位，出线位置从端盖侧方引出，电源线与信号线做了分束处理，避免走线时与转动部件、传动齿轮产生干涉。从功能特性来看，2300KV的转速参数适配4S锂电池供电，在额定电压下的转速区间刚好匹配攀爬车的减速比范围，不需要搭配过高减速比的波箱就能获得合适的轮上转速，FOC电调的驱动方式相比传统方波驱动，运转时的电磁噪音更低，扭矩输出更线性，在机器人底盘应用中，能够配合编码器实现更精准的速度闭环控制，低速爬行时不会出现普通无刷电机的顿挫感。

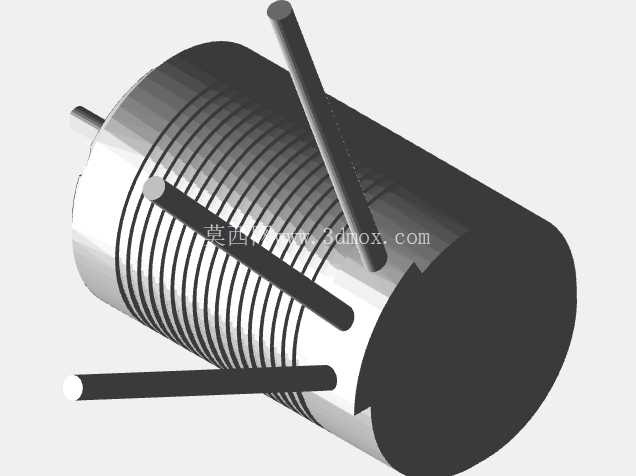

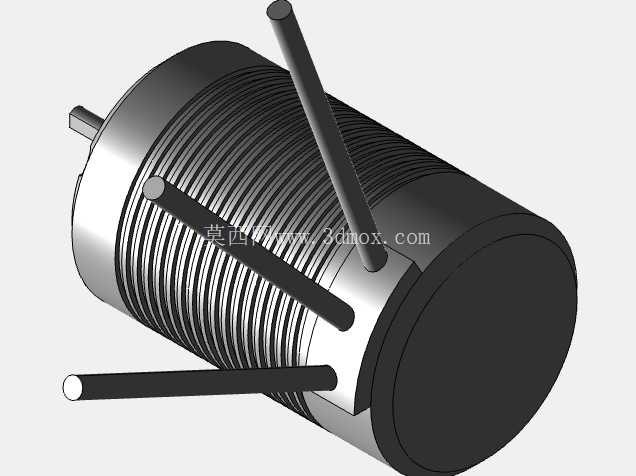

　　建模过程中，针对电机外壳的散热鳍片做了等比例还原，端盖上的固定孔位、出线槽的位置都按照实物尺寸测绘，转子部分的磁钢排布、定子的槽型结构也做了几何等效处理，虽然没有还原内部绕组的具体绕线方式，但整体的外形尺寸、安装接口都与实物保持一致，能够直接用于整车装配的干涉检查、动力布局仿真，在做机器人项目的结构设计时，可以直接把这个模型导入装配体，核对安装空间是否足够，齿轮啮合的中心距是否匹配，不需要反复测量实物尺寸，能够大幅缩短结构设计阶段的迭代周期。实际选型时，这款动力套装适合对动力响应速度、低速扭矩有要求的小型移动设备，相比同功率级别的有刷电机，无刷结构没有碳刷磨损的问题，维护周期更长，运转时的电磁干扰也更小，不会对机器人上搭载的传感器、控制板产生信号干扰，集成式的电调还带有过流、过温、堵转保护功能，在负载突然增大或者出现卡滞时，能够自动限制输出电流，避免绕组过热烧毁。
