直流行星齿轮减速驱动电机结构

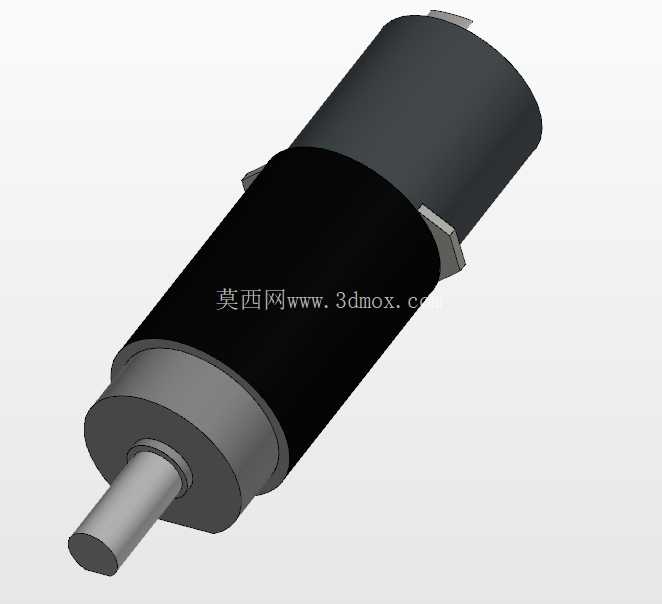

这款行星齿轮减速电机的结构设计，核心围绕小空间内的大扭矩输出需求展开，在做三维建模时首先要捋清动力传递的层级逻辑：最内侧的直流电机转子输出高转速低扭矩的旋转动力，经过三级行星齿轮组的逐级减速，最终通过前端的输出轴传递低转速大扭矩的动力，整套传动结构都集成在同轴的圆柱壳体内，没有额外的外凸传动部件，整体径向尺寸保持一致，非常适合安装空间狭窄、对驱动部件径向尺寸有严格限制的场景。

从实际应用场景来看，这类减速电机常被用在小型智能巡检机器人的行走驱动、桌面级自动化设备的送料机构、精密医疗器械的调节机构、小型云台的转动驱动等场景，这些场景普遍不需要太大的输出功率，但对输出扭矩、转动平稳性、安装空间有较高要求，普通的直流电机转速过高扭矩不足，搭配外置减速箱又会占用额外安装空间，这种集成式行星减速电机刚好能匹配这类需求。

建模过程中需要重点关注几个安装边界尺寸：首先是输出轴的轴径与伸出长度，这部分直接和负载端的联轴器、同步轮或者传动齿轮配合，轴上的扁位结构是用来传递扭矩防止打滑的，建模时要保证扁位的对称度与尺寸公差，避免实际装配时出现配合松动；其次是壳体尾部的两个安装凸耳，这是整个电机的固定点位，两个凸耳上的安装孔中心距、孔径尺寸需要严格对应安装支架的孔位，凸耳的厚度也要考虑安装螺丝的沉头空间，避免螺丝锁紧后凸耳出现应力断裂；最后是壳体的外径尺寸，这个尺寸决定了安装时的开孔大小，尤其是嵌入式安装的场景，壳体外径的公差需要控制在合理范围，避免出现装不进去或者间隙过大晃动的问题。

设计思路上，这套结构把行星齿轮组完全内置在电机前端的减速仓内，减速仓和电机主壳体采用过盈配合加卡扣的方式固定，不需要额外的紧固件，既减少了整体零件数量，又保证了同轴度，避免因为装配不同心出现的齿轮磨损加剧、运转噪音大的问题。行星齿轮的内齿圈直接加工在减速仓的内壁上，省去了单独的内齿圈零件，太阳轮直接和电机转子轴过盈配合连接，三个行星齿轮通过销轴固定在前端的输出行星架上，每一级行星架都作为下一级的太阳轮动力输入，逐级降低转速提升扭矩，这种结构的传动效率比普通的蜗轮蜗杆减速结构更高，而且反向自锁特性可以根据行星轮的级数调整，适合不同负载保持需求的场景。

从功能特性来看，这款减速电机的输出轴和电机转子保持完全同轴，动力输出没有偏载，运转时的径向跳动更小，长时间运转的稳定性更好；全金属的齿轮结构可以承受短时的过载冲击，不会像塑料齿轮那样容易出现断齿问题；壳体采用发黑处理的金属材质，既可以提升散热效率，又能起到防锈的作用，适合在普通工业环境下长时间使用。建模时需要注意齿轮的啮合间隙，不能把齿轮配合做的完全零间隙，要预留合理的运转间隙，避免实际加工后因为公差累积出现齿轮卡滞的问题，同时行星轮销轴的固定位置要保证三个行星轮均匀分布，受力均匀，避免单个齿轮受力过大出现过早磨损。

在做设备选型匹配时，还要注意这款电机的输出轴负载能力，径向不能承受过大的悬臂负载，如果是带皮带轮或者齿轮直接挂载的场景，需要额外增加支撑轴承，避免输出轴因为径向力过大出现弯曲变形；电机尾部的出线位置要预留足够的走线空间，不能和安装支架产生干涉，电源线的弯折半径也要符合要求，避免长时间弯折出现线芯断裂的问题。整个模型的结构拆分完全按照实际生产的装配逻辑来做，每个零件都可以单独导出用于工程图生产，装配关系完全还原实际的装配顺序，从转子组件到行星齿轮组再到壳体端盖，都符合实际的装配工艺要求，没有出现无法装配的干涉结构。
