37D金属齿轮电机专用铝合金安装支架

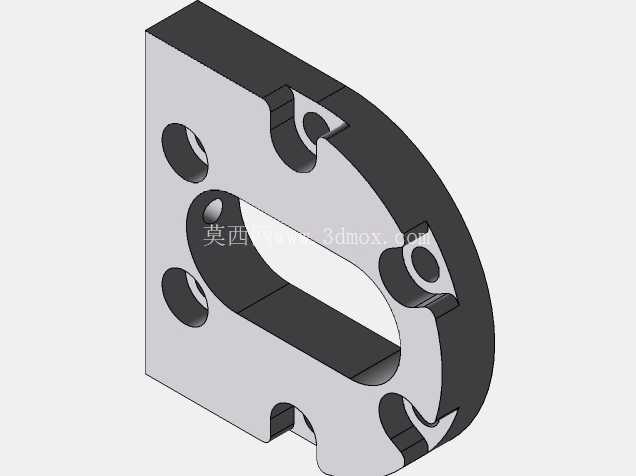

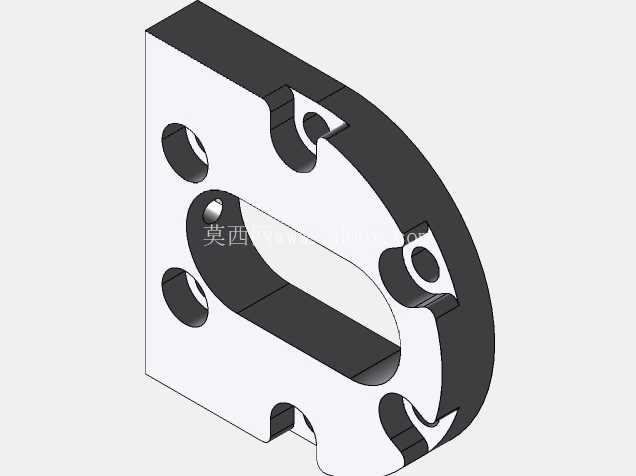

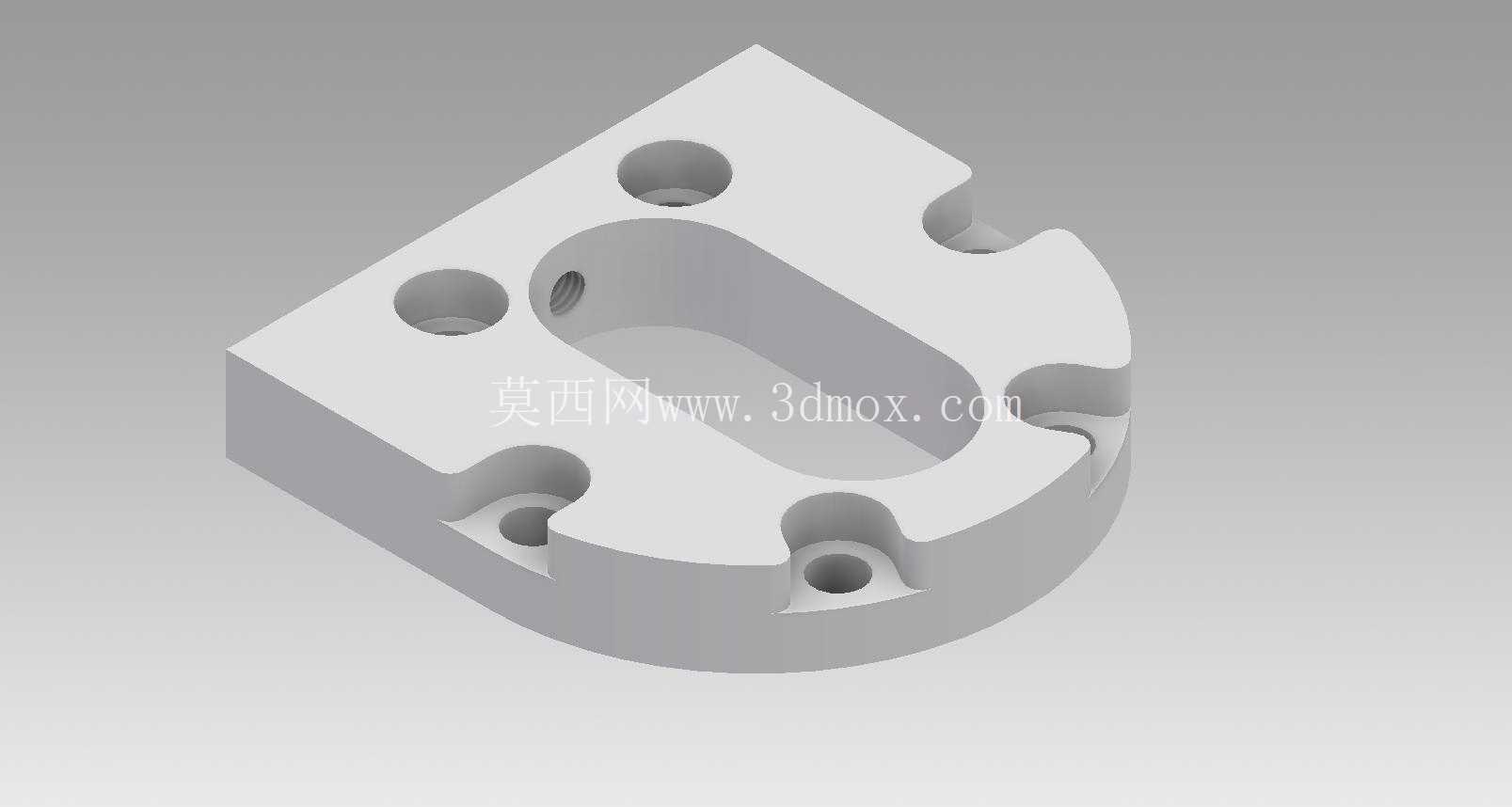

在小型移动机器人、桌面级自动化执行机构、智能小车传动系统的搭建过程中，电机安装的同轴度与固定可靠性，直接决定了整套传动机构的运行寿命与输出精度，这款适配37毫米直径金属齿轮电机的铝合金支架，正是针对这类小型传动场景的安装痛点完成的结构设计。从实际安装边界来看，支架主体采用D型轮廓设计，圆弧侧完全贴合37D系列金属齿轮电机的圆柱外壳轮廓，平面侧则预留了与设备安装基面贴合的定位基准，整套支架的厚度控制在适配常规M3螺丝安装的合理区间，既不会因为结构过薄导致安装后受力变形，也不会因为冗余的材料堆砌增加不必要的负载重量，对于自重敏感的小型移动设备来说，这种轻量化的结构设计能够有效降低行走机构的整体负载，提升续航表现。

支架上的安装孔位采用对称式布局，四个边角的沉头安装孔对应电机端盖的固定螺孔，安装时螺丝从支架外侧穿入，直接锁紧在电机端盖的预埋铜螺母上，不需要额外加装螺母固定，能够大幅缩减装配环节的操作步骤，沉头孔的深度经过精确计算，螺丝锁紧后头部完全没入支架平面，不会突出表面影响支架与安装基面的贴合度。中间的大尺寸镂空区域完全避让电机的输出轴端与减速箱端盖，既能够给减速箱的运转预留足够的散热空间，也能方便操作人员在装配时观察输出轴与传动轮的对接状态，避免出现轴系偏心卡滞的问题。支架两侧额外设置的两组小孔位，是为了适配传感器安装、走线固定等拓展需求设计的，不需要在支架上二次打孔就能完成周边辅件的固定，能够有效减少现场改制的工作量。

从设计思路上看，这款支架没有采用传统的全包式电机固定结构，而是采用端面压紧的固定方式，依靠支架平面与电机端盖的完全贴合来限制电机的径向窜动与轴向转动，相比常见的环抱式固定结构，这种设计对电机外壳的尺寸公差容忍度更高，即使不同批次的电机外壳直径存在小幅误差，只要端盖的安装孔位尺寸一致，就能完成可靠固定，不会出现环抱式结构常见的锁不紧或者装配过盈刮伤电机外壳的问题。材料选用6061铝合金作为基材，表面做硬质阳极氧化处理，相比常见的钣金冲压支架，铝合金的刚性更强，在电机频繁正反转的冲击载荷下，不会出现支架变形导致的电机轴偏移问题，阳极氧化层也能提升支架的耐磨与抗腐蚀能力，在多尘、轻度潮湿的作业环境下也能长期保持安装精度。

在实际应用场景中，这类支架常被用于小型AGV驱动轮的电机固定、桌面机械臂的关节电机安装、智能分拣线的小型传送带驱动单元固定，这类场景的共同特点是安装空间紧凑，电机输出扭矩不大但启停频繁，对安装件的可靠性要求较高。支架的D型外形能够充分利用安装空间，圆弧侧不需要预留额外的安装操作空间，平面侧可以直接贴合在铝型材框架、亚克力安装板或者3D打印的结构件上，配合对应的孔位可以实现快速装配。在进行三维建模时，孔位的位置度公差控制在0.05毫米以内，能够保证电机安装后输出轴与安装基面的平行度，避免因为安装偏差导致传动带跑偏、齿轮啮合异常等问题。对于结构设计从业者来说，这类标准件的三维模型可以直接导入装配体中使用，不需要重新测绘绘制，能够大幅缩短小型传动机构的设计周期，在选型阶段也可以直接通过模型核对安装边界，确认支架与周边结构件不存在干涉问题，减少后续打样验证的迭代次数。
