TETRIX PRIME教育机器人T型梁连接支架

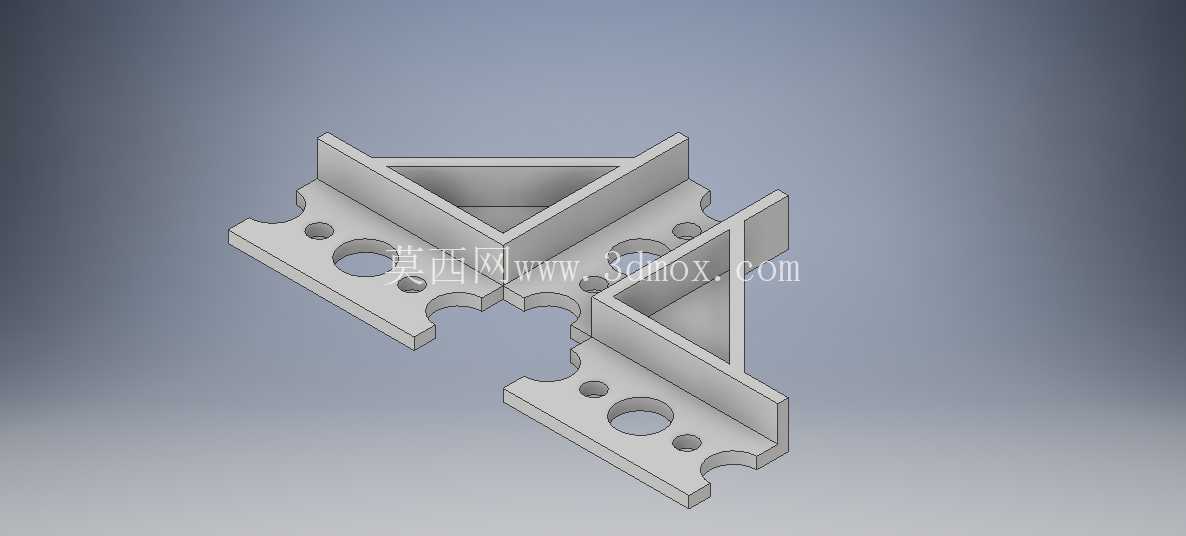

　　在教育机器人竞赛、青少年科创结构搭建场景中，这类T型梁支架是搭建正交框架结构的核心连接构件，主要用于TETRIX PRIME系列铝型材搭建体系中，实现两根互相垂直的梁体之间的刚性连接，常见于机器人底盘框架、机械臂支撑基座、升降机构导向架等部位的节点加固。从结构设计来看，该支架采用一体化压铸成型的三角加强筋结构，两个互相垂直的安装面分别对应T型排布的两根梁的贴合面，每个安装面都预制了与TETRIX体系标准孔位完全匹配的安装孔，包含大直径的减重孔与小直径的紧固件过孔，孔位间距严格遵循该搭建体系的标准孔距规范，无需二次打孔加工即可直接完成装配。

　　支架的连接转角处设置了连续的三角加强肋，从两个安装面的交接位置延伸至各安装面的外缘，在不额外增加过多整体重量的前提下，大幅提升了转角位置的抗扭、抗弯刚度，避免机器人在运行过程中受到冲击载荷时连接节点出现形变松动。安装边界方面，每个安装面的外缘都做了圆弧过渡处理，避免搭建过程中尖锐边角划伤操作人员，同时安装面的平面度控制在适配标准紧固件装配的公差范围内，保证梁体与支架贴合后不会出现装配间隙，连接后的整体框架具备足够的结构稳定性。

　　实际使用过程中，这类支架可以搭配同系列的直角支架、直梁连接件、光束构件组合使用，根据搭建需求快速拼接出不同构型的承载框架，相比采用角码搭配螺栓的临时连接方式，一体化的T型支架不需要额外调整连接角度，装配效率更高，节点的位置精度也更有保障，能够有效减少搭建过程中的尺寸累积误差。在竞赛机器人的快速迭代调试场景中，这类标准化的连接支架可以实现结构的快速拆装重组，不需要对构件进行破坏性修改，调整结构布局时仅需拆卸对应位置的紧固件即可完成节点位置调整，大幅缩短机器人的调试周期。

　　从受力特性来看，该支架的载荷传递路径经过优化，垂直方向的载荷可以通过加强肋直接传递到另一方向的梁体上，避免应力集中在转角的焊缝或者拼接位置，在承受动态冲击、往复载荷的场景下，节点的疲劳寿命远高于拼接式的连接结构。孔位设计上同时兼顾了减重与安装灵活性，大直径的镂空孔在降低构件整体重量的同时，也可以作为走线孔位使用，方便机器人的线缆穿过支架内部进行布线，让整体结构的走线更加规整，避免运动过程中线缆被构件剐蹭破损。对于结构设计从业者来说，这类标准化搭建体系的连接构件设计思路具备很高的参考价值，在定制小型自动化设备的框架、实验测试工装的搭建过程中，可以借鉴这种孔位标准化、加强结构一体化的设计逻辑，在保证结构强度的前提下降低加工成本，提升装配效率。
