铝型材三面垂直连接三通内角角撑件

在工业铝型材框架搭建的实际项目里，转角位置的三面交汇连接一直是容易被忽略却直接影响框架整体刚性的节点，很多新手做结构时习惯用多个外置角件拼接三面交汇的位置，不仅外露的连接件影响外观，拼接处的累计公差还容易导致型材安装面错位，后期装防护板、钣金罩壳时会出现缝隙不均、孔位对不上的问题，这款三通内角支架就是专门针对这类三面垂直交汇的铝型材连接场景设计的内置连接件。

从实际使用场景来看，这类连接件多用于自动化设备的型材框架角部、检测工位的机架转角、物料周转料架的立体交汇节点，还有3D打印机、小型实验装置的框架搭建中，相比外置角码，内置式的安装方式不会在型材外表面突出连接结构，框架外表面平整，后续安装亚克力门板、铝塑板防护层时不需要额外裁切避让连接件，能大幅减少后期装配的修整工作量。

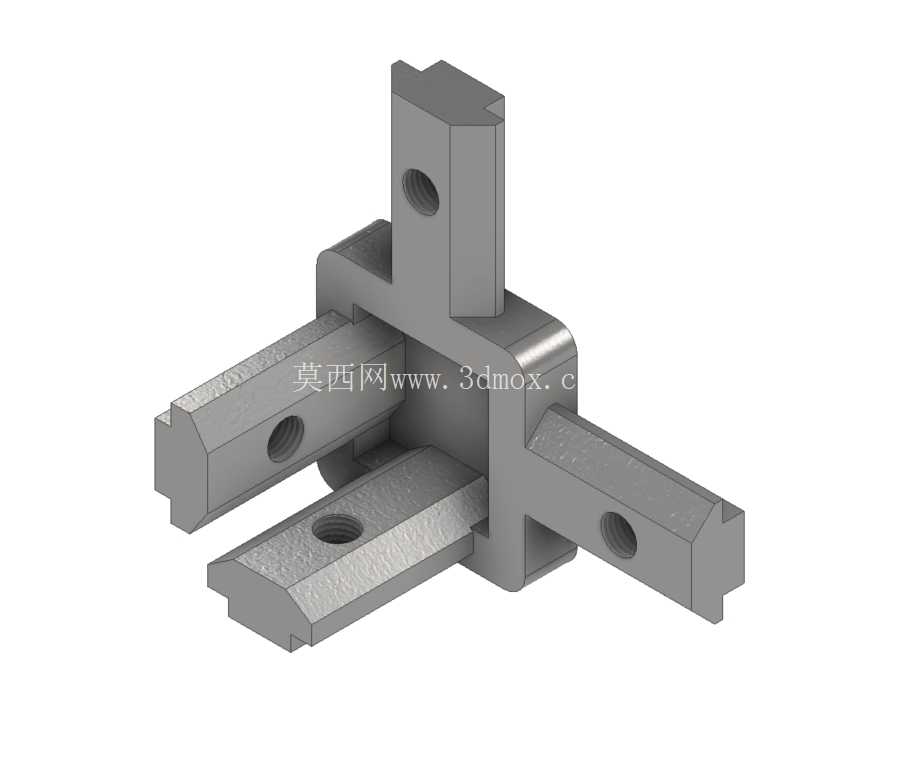

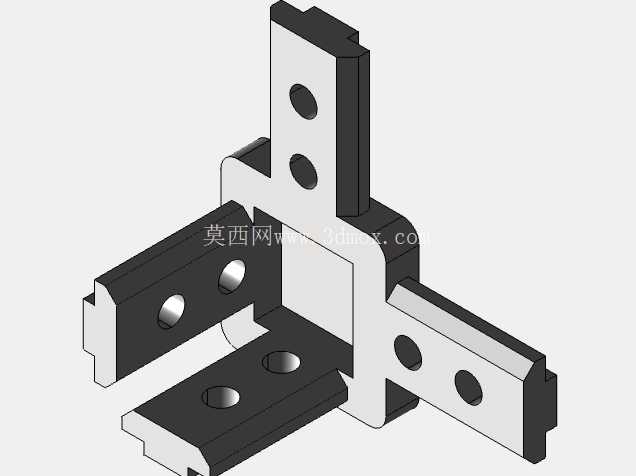

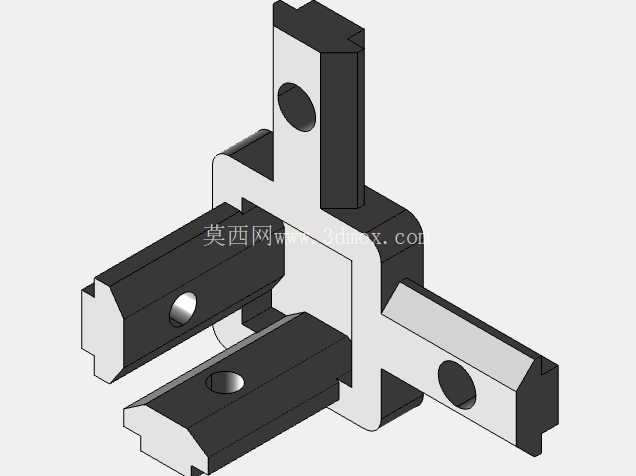

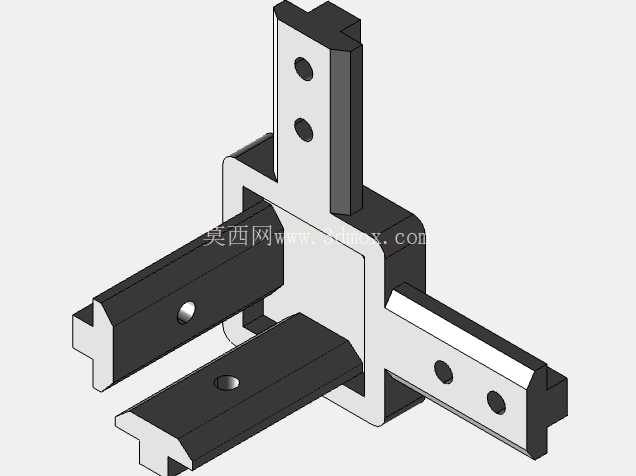

设计思路上，这款角撑件完全贴合欧标铝型材的槽腔结构做适配，三个方向的连接插臂分别对应X、Y、Z三个垂直轴向的铝型材端面，插臂的外形尺寸严格匹配对应型号铝型材的内腔尺寸，插入型材槽腔后不会出现晃量，每个插臂上都预留了标准的沉头螺钉安装孔，安装时不需要在型材上做复杂的铣削加工，只需要在型材对应位置的槽坑内预置弹片螺母或者攻丝，从支架的螺钉孔位拧入紧固件就能完成三个方向型材的锁紧固定，相比传统的三维角连接件，这种内角安装的方式能让三个方向的型材端面直接贴合定位，连接后的框架直角精度更高，不会出现外置角件连接时容易产生的角度偏移问题。

针对不同规格的常用欧标铝型材，这款支架做了分型号适配：适配2020型材的版本，插臂尺寸匹配20系列铝型材的内腔，采用M4沉头螺钉锁紧，整体结构紧凑，适合小型轻量化的框架搭建，比如桌面级小型设备机架、展示架类结构；适配3030与4040型材的版本则对应采用M6沉头螺钉锁紧，插臂的壁厚做了加厚处理，能承受更大的框架载荷，适合中型设备机架、物料架这类有一定承重要求的结构。安装边界上，这款连接件属于隐藏式内置安装，安装完成后完全藏于铝型材的交汇角内部，不会占用型材外部的安装空间，三个方向的型材可以做到端面完全抵靠，交汇位置的外部没有突出结构，框架的外部尺寸可以完全按照型材的外轮廓计算，不需要额外预留连接件的突出尺寸，做整体布局设计时尺寸核算更简单，不会出现因为连接件突出导致的整体尺寸超差问题。

从受力特性来看，这种一体成型的三通角撑相比多个角件拼接的连接方式，三个方向的受力都通过同一个本体传递，没有拼接缝隙带来的应力集中问题，在框架承受侧向冲击、承重载荷时，连接节点的抗形变能力更强，长期使用不会出现角部松动、框架晃荡的问题。实际装配时，操作流程也很简便，先将三个方向的铝型材端面对齐，把角撑的三个插臂分别插入对应型材的内腔，调整好型材的垂直角度后，依次拧紧三个方向的沉头螺钉就能完成固定，不需要额外的工装辅助定位，哪怕是现场组装框架也能快速完成节点安装，能有效缩短现场装配的工时。另外，这种内置连接的设计也避免了外置连接件容易积灰、挂扯管线的问题，在洁净车间使用的设备框架上应用时，外表面平整无凸起，清洁打理更方便，也不会勾挂设备上的气管、电缆，减少管线被刮破的安全隐患。
