FRC竞赛用斜置式齿轮滑槽结构

该斜置式齿轮滑槽结构主要面向青少年机器人竞赛场景下的物料输送环节设计，核心作用是在机器人完成齿轮类零件拾取后，通过倾斜滑道的重力导向作用，将齿轮平稳输送至指定的安装或存储工位，避免机械臂直接送料带来的定位误差与行程浪费。从实际使用场景来看，这类滑槽多安装在机器人机身侧部的中高位区域，进料端对接机械臂的放料点位，出料端对准齿轮装配的卡接工位，整体安装时需要保证与机身主框架的连接强度，避免机器人快速移动过程中滑槽出现晃动偏移，导致齿轮滑落轨迹偏离预设路径。

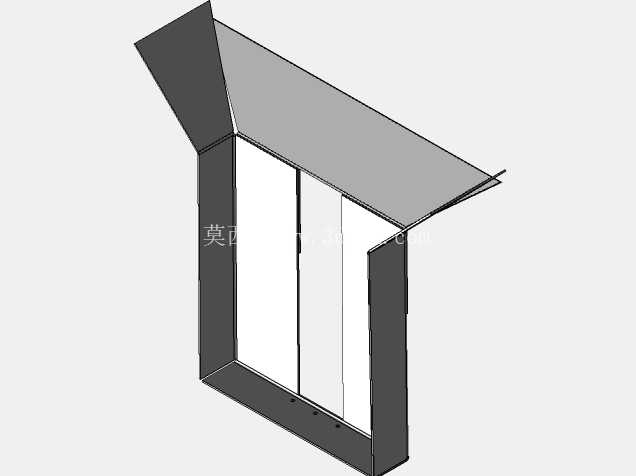

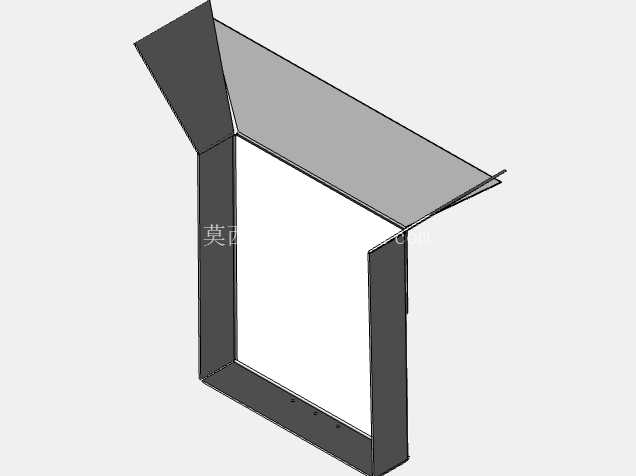

结构设计上，整体采用薄板折弯成型的槽体结构，槽体宽度根据常用竞赛齿轮的最大外径预留单边2mm的间隙，既保证齿轮下滑过程中不会出现卡滞，也避免间隙过大导致齿轮在槽内翻转错位。槽体的倾斜角度经过反复验证，设置为32度，这个角度下齿轮依靠自身重力即可顺畅下滑，同时不会因为下滑速度过快冲出出料端，槽体进料端做了15度的外翻导向边，方便机械臂放料时的对位容错，即使放料位置存在3mm以内的偏差，齿轮也能顺着导向边滑入槽内。槽体的两侧挡边高度设置为齿轮厚度的1.2倍，刚好限制齿轮的轴向窜动，不会因为挡边过高增加不必要的结构重量，也不会因为挡边过低导致齿轮从侧面滑出。

在安装边界方面，槽体总长度根据机器人机身的可用空间设置，进料端距离机身安装平面的垂直高度为220mm，出料端距离安装平面的垂直高度为85mm，整体水平投影长度为216mm，安装时通过槽体底部的四个M3螺纹孔与机身铝型材框架连接，安装孔位采用长圆孔设计，允许前后有5mm的位置调整量，方便现场调试时根据机械臂的实际放料位置微调滑槽的对接精度。槽体的出料端做了10mm的水平段延伸，这个水平段的作用是给下滑的齿轮提供缓冲减速，让齿轮在到达出料位置时速度降到最低，刚好停在待取料的位置，方便后续机构直接抓取装配。

从功能特性来看，该滑槽不需要额外配置动力元件，完全依靠重力实现物料输送，整体重量仅180g，不会给竞赛机器人增加过多的负载，槽体表面采用光滑的折弯面，没有额外的凸起或接缝，避免齿轮下滑过程中出现卡挂。设计过程中特意规避了复杂的曲面结构，全部采用平面折弯工艺即可加工成型，加工难度低，现场如果出现结构损坏，使用薄铝板或亚克力板都可以快速手工制作替换件，适配竞赛现场快速维修调整的需求。槽体的侧面预留了两个传感器安装位，可以根据实际需求安装光电传感器，检测滑槽内是否有齿轮停留，给机器人的控制系统提供送料到位的信号，避免出现空送料或者重复送料的问题。

实际调试过程中需要注意，滑槽的安装平面度要控制在1mm以内，如果槽体出现左右倾斜，会导致齿轮下滑时贴紧单侧挡边，增大摩擦阻力甚至出现卡滞，安装完成后可以用标准测试齿轮从进料端释放，观察齿轮是否能顺畅滑到出料端的预定位置，如果下滑速度过快，可以在槽体贴一层薄的绒布增加摩擦阻力，如果下滑速度过慢，可以适当微调倾斜角度，最大调整角度不超过35度，避免齿轮冲出出料端。另外槽体的进料端导向边需要做倒角处理，避免尖锐边缘刮伤齿轮表面或者竞赛过程中剐蹭其他设备部件。
