15厘米直径全向轮结构设计方案

　　在AGV小车、智能仓储分拣平台、服务机器人底盘这类需要平面内任意方向移动的设备设计中，全向轮是核心的行走执行部件，这款15cm规格的全向轮，正是针对中小负载全向移动场景开发的行走构件。不同于普通定向轮仅能沿轮面切线方向行进，也不同于传统万向轮需要转向摆臂调整行进方向，这款全向轮通过轮缘周向均布的独立小滚轮结构，能够在不改变轮体自身安装朝向的前提下，实现横向、斜向甚至原地旋转的运动输出，大幅降低移动底盘的转向空间需求，特别适合通道狭窄、工位排布紧凑的仓储、车间转运场景。

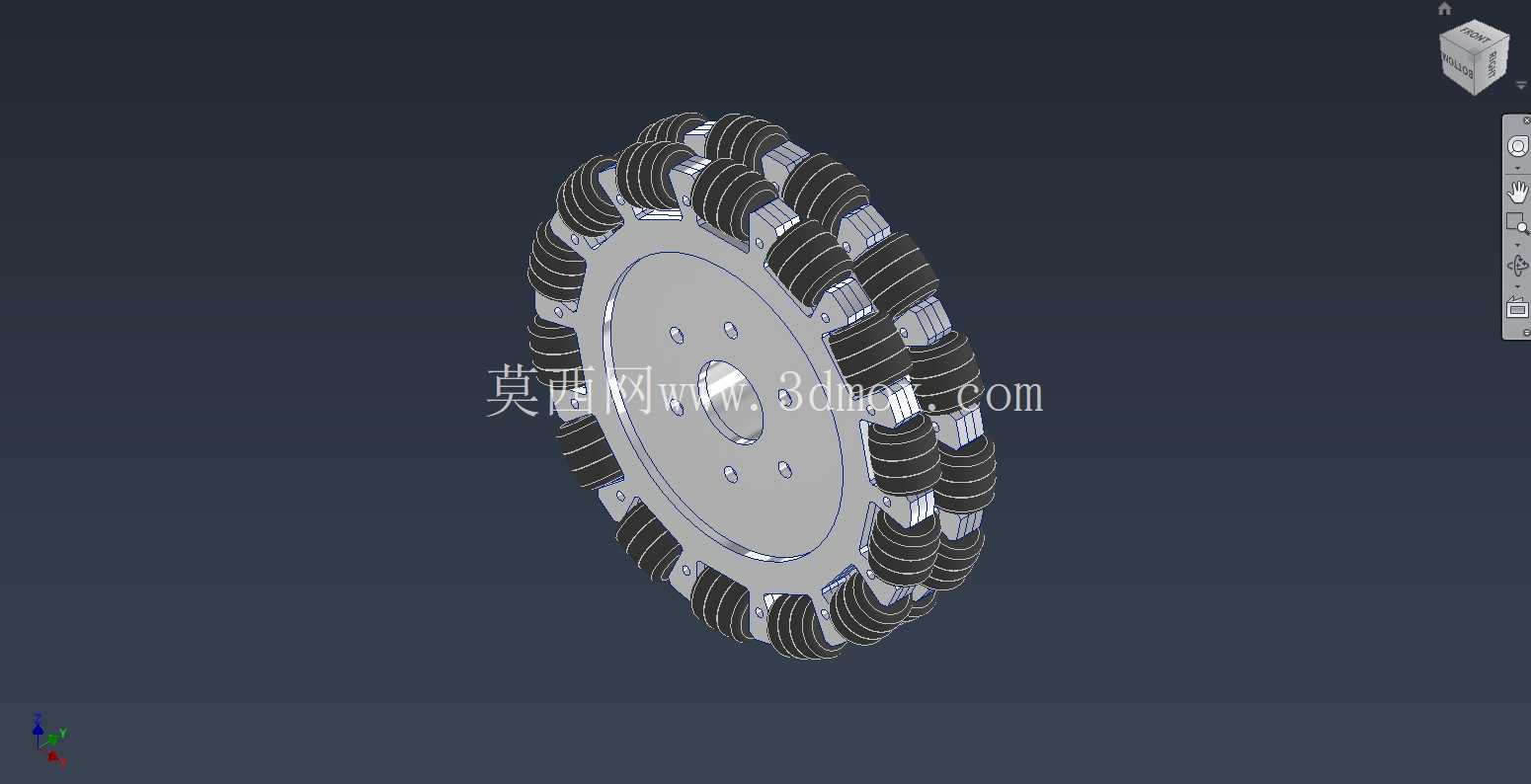

　　从结构设计逻辑来看，这款全向轮采用了分体式组装思路，主体轮盘为金属材质的盘式结构，中心区域预留了与驱动轴连接的安装孔位，孔位按照标准圆周排布，能够适配常见的法兰轴、D型轴输出结构，安装时可通过螺栓锁紧或者顶丝固定的方式与驱动输出端刚性连接，保证扭矩传递的可靠性。轮盘外缘的安装座采用等角度切分设计，每个安装位对应一个独立的包覆橡胶外层的小滚轮，小滚轮的轴线与主轮盘的轴线呈空间垂直交错布置，所有小滚轮的外轮廓共同构成直径15cm的完整圆柱滚动面，当主轮被驱动旋转时，小滚轮随主轮公转提供纵向行进的摩擦力，而当需要横向移动时，小滚轮可绕自身轴线自转，提供横向的滑移自由度，两个方向的运动合成后即可实现任意方向的矢量移动。

　　在实际选型应用中，这款15cm直径的全向轮适配的底盘离地间隙通常在2cm以上，单轮额定负载可覆盖30-50kg的中小载荷场景，四个同规格全向轮组合使用时，可搭建承载120-200kg的全向移动平台，既可以用于车间内的轻型物料转运AGV，也可用于服务类机器人、竞赛类机器人的行走底盘。设计过程中需要重点关注小滚轮的排布间隙，既要保证相邻小滚轮之间不存在运动干涉，也要确保轮面与地面接触时不会出现过大的间隙导致行进颠簸，这款结构的小滚轮采用交错排布方式，在轮盘旋转的任意角度，都至少有两个小滚轮与地面保持接触，有效降低了行进过程中的振动与噪音，同时橡胶外层的小滚轮能够提供足够的地面附着力，避免光滑地面上出现打滑丢步的问题。

　　安装边界方面，这款全向轮的轮盘厚度控制在合理范围内，安装时需要在轮体两侧预留足够的间隙，避免轮体旋转时与底盘支架、线缆等部件发生剐蹭，中心安装孔的配合公差按照过渡配合设计，既能够保证装配时的便利性，也能避免长期运行后出现轴孔磨损导致的晃动问题。不同于麦克纳姆轮需要依靠辊子的偏置角度实现横向移动，这种正交布置的全向轮运动控制逻辑更加直接，对控制器的算力要求更低，在中小负载的全向移动场景中具备更高的性价比，同时轮盘的分体式设计也方便后期维护，单个小滚轮出现磨损时可单独拆卸更换，无需更换整个轮体，降低了设备的后期维护成本。在实际工况适配中，这款全向轮可适配平整的环氧地坪、瓷砖地面、硬质PVC地面等常见的室内工业场景地面，不建议在碎石、坑洼不平的室外路面使用，避免小滚轮被硬物卡滞或者出现过度磨损。
