汽车转向节外球头摆臂总成结构

　　这套三维结构对应乘用车前桥转向系统中的外球头摆臂部件，属于底盘行走机构里直接承担转向力矩传递与悬挂导向的关键安全件。在整车布置中，该部件一端通过带内螺纹的套筒孔与转向横拉杆进行螺纹旋接，另一端依靠带球铰的锥面螺柱与转向节指臂锁紧固定，弯臂本体在两者之间形成确定的空间力臂，把转向机齿条输出的直线推拉动作转化为车轮绕主销的偏转动作，同时在车轮上下跳动过程中允许球铰产生小角度自适应摆动，避免运动干涉。

　　从实际装车场景看，这类零件广泛用于前置前驱车型的麦弗逊前悬架，也常见于后驱车型的整体式转向拉杆外端。车辆过弯时，侧向附着力经轮胎、轮毂、转向节反向传递到球头销，再沿弯臂传导至横拉杆；制动与加速工况下，纵向力也会在球铰接触面形成附加弯矩。因此弯臂的弧形走向并不是随意造型，而是在轮罩、制动卡钳、减震器弹簧座、驱动半轴等周边零件的包络间隙中反复校核后确定的路径：既要让拉杆力线尽量接近转向节设计的力作用点，减小转向时的力矩偏差，又要保证全轮跳、全转角位置下臂体与周边件保留足够安全间隙。

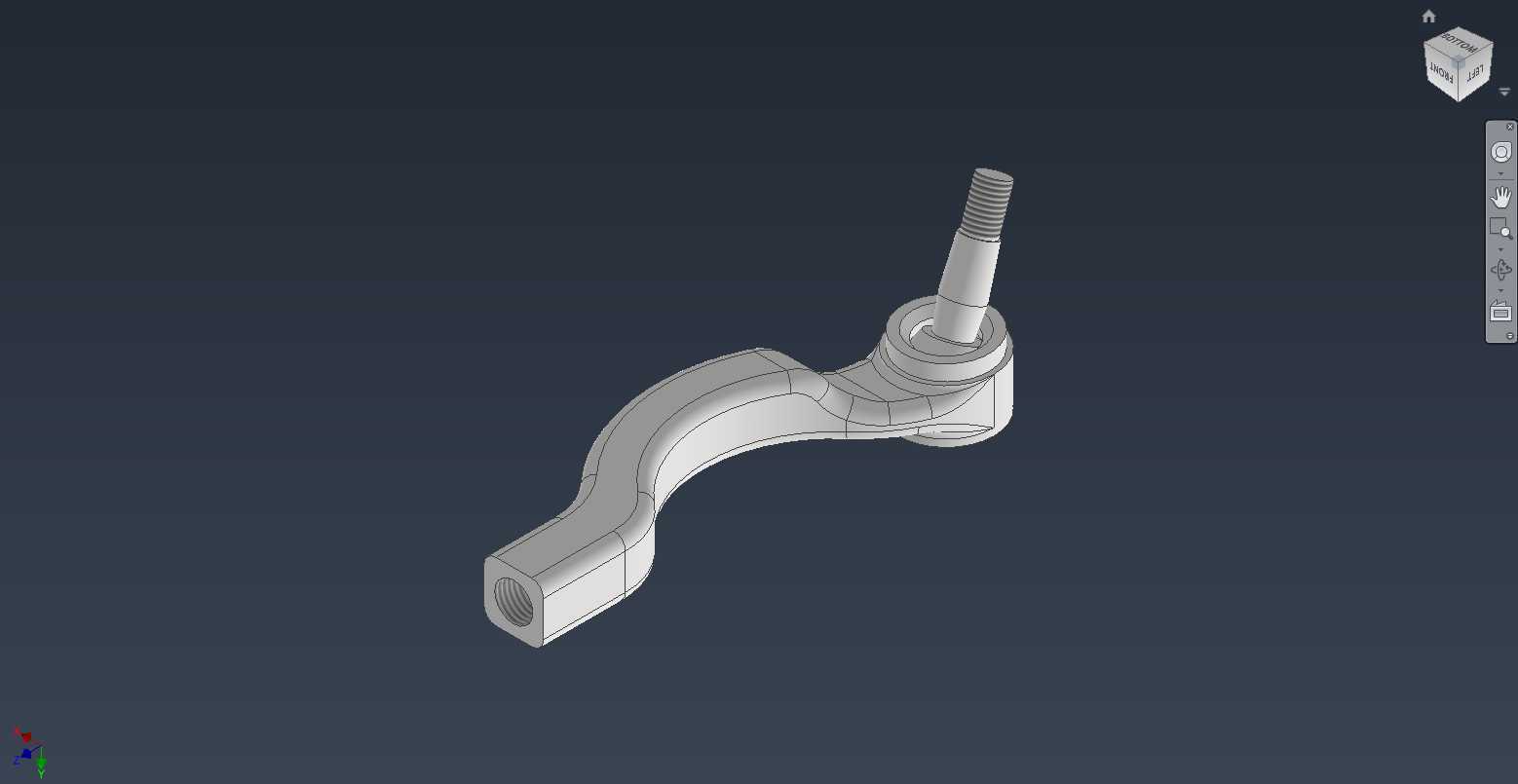

　　结构上，臂体一端为封闭的盒形安装座，内部加工出与横拉杆外螺纹匹配的内螺纹孔，端面预留扳手夹持平面，装配时可通过旋转臂体调整拉杆有效长度，进而完成前束角设定；锁紧后依靠螺母并紧防松。另一端集成球铰壳体，球头销上端为锥面加外螺纹段，锥面压入转向节锥孔后由槽形螺母锁紧并穿开口销，防止长期振动下松脱。球销根部的防尘罩安装位用于包覆球铰摩擦副，阻挡泥水、沙尘进入，保证脂润滑环境。弯臂中段采用变截面弧形过渡，靠近球铰座处壁厚加大以承受弯矩峰值，靠近拉杆端则保持紧凑截面，兼顾轻量化与刚度。

　　建模时需要重点还原几处装配边界：球销锥面的锥度、螺纹公称直径与伸出长度直接决定转向节配合孔的选型；臂体中心线在水平面与主销后倾、前轮外倾空间中的投影角度，决定了转向过程中球铰摆角是否落在允许范围内；套筒端内螺纹的有效旋合长度需满足拉杆调节行程，前束调整到极限位置时仍要有足够螺纹啮合。运动校核要覆盖左右极限转角、空载与满载轮跳、制动点头与加速后仰等组合工况，确认臂体不与制动软管、ABS线束、减震筒发生擦碰。受力层面，弯臂圆弧外侧在转向受拉时为主要应力区，内侧在受压时承担屈曲风险，截面过渡圆角需避免应力集中，球铰座周边通常按高频冲击载荷进行疲劳寿命评估。

　　对于底盘设计与改装选型人员，该结构可用于核对转向拉杆几何、分析阿克曼转角特性、制作悬挂运动学仿真模型，也可作为球头销类连接件结构设计的参考样件，帮助理解空间弯臂在紧凑轮边环境中的布置逻辑。
