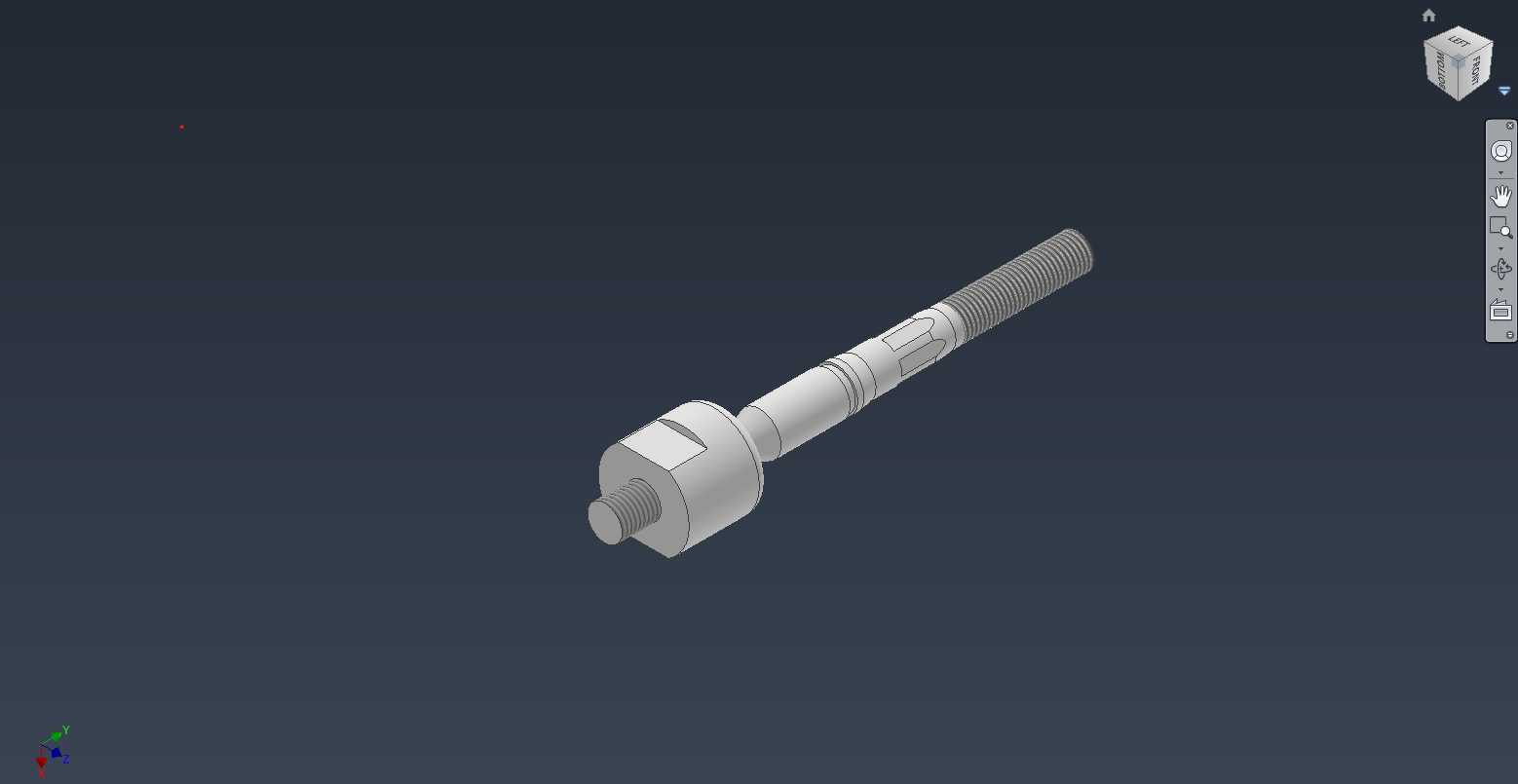

汽车转向横拉杆内球头连接总成

　　汽车底盘转向系统里，横拉杆内球头总成是把转向器输出的直线往复动作传递到两侧转向节的核心受力零件，日常整车维保、底盘改装、转向系统逆向开发以及零部件国产化匹配工作中，这类零件的三维结构还原度直接决定后续运动校核、装配干涉检查以及工装夹具设计的准确性。从实际装车场景来看，该零件一端通过带锁紧结构的六角基座与转向机齿条端部完成刚性锁止，另一端加工出外螺纹段，用来和外拉杆球头的调节螺套旋合，中间长杆身承担转向动作传递过程中的拉压交变载荷，整车行驶过程中路面颠簸带来的冲击、转向时的侧向力、长时间使用后的螺纹松脱风险，都需要在结构设计阶段提前考量。建模过程中首先要梳理清楚各段轴径的阶梯变化逻辑：靠近六角基座的位置做了加粗过渡，

　　避免杆身和基座衔接处出现应力集中，长杆中段预留了光杆定位段，部分同平台车型会在这个位置加装防尘护套或者线束固定卡扣，末端的螺纹段长度直接决定前轮前束的可调范围，螺纹旋合长度过短会导致调节余量不足，四轮定位时无法把前束值调整到原厂公差区间，旋合长度过长则会在极限转向位置和周边悬架摆臂、制动管路发生运动干涉。六角基座的对边尺寸需要匹配整车装配线上的定扭扳手规格，端面和齿条贴合的位置加工有止动结构，部分车型会在端面冲点锁止或者搭配开口销防止螺纹回转，建模时不能忽略基座侧面的小平面结构，这个平面是装配时用来卡位防转的工艺基准，工人打紧锁紧螺母时用开口扳手固定该平面，避免杆身跟着螺母同步转动损坏内部球头密封件。

　　末端螺纹的牙型选用普通公制三角螺纹，牙距匹配售后市场通用的外球头配件，杆身中部的键槽平面结构是为了在装配时对准转向机壳体上的限位缺口，保证拉杆装入后不会随齿条转动出现周向偏转。从安装边界来看，整根拉杆布置在转向机壳体和转向节之间的狭长空间里，周边环绕着制动软管、ABS轮速传感器线束、悬架下摆臂以及驱动半轴防尘套，三维建模完成后必须做全行程运动干涉检查：把方向盘从左极限打到右极限，模拟悬架上下跳动到全行程的上下止点，核对拉杆在所有极限位置和周边零件的最小安全间隙，尤其是车辆满载过坎、悬架被压缩到极限时，杆身不能和半轴防尘套发生摩擦，否则长时间使用会磨破防尘套导致半轴润滑脂泄漏。设计思路上，这类底盘安全件优先保证疲劳强度，

　　杆身选用调质合金钢材质，阶梯轴过渡位置全部做圆角处理，避免热处理和交变载荷下出现应力裂纹，螺纹末端做倒角引导，方便外球头螺套快速旋入，装配时不会刮伤螺纹牙型。在零部件开发阶段，完整的三维模型可以直接用来做有限元受力分析，模拟紧急制动、原地打方向、过颠簸路面冲击等多种工况下的杆身变形量与应力分布，也可以直接导出工程图指导机加工样件制作，售后维保环节里，技师可以通过三维结构快速确认零件的适配车型，核对螺纹规格、基座尺寸和装车位置，避免拿错配件导致转向卡滞、前束失准等问题。转向拉杆作为底盘直接影响行车安全的部件，每一段结构的尺寸公差都有严格要求，螺纹的同轴度、六角基座和杆身的垂直度如果超差，会导致车辆行驶中出现方向跑偏、轮胎异常偏磨、转向旷量变大等故障，建模时把这些装配基准、工艺面、配合尺寸完整还原，才能给后续的设计、仿真、加工、装配环节提供可靠的数字依据。
