六面镂空式曲轴箱壳体结构设计

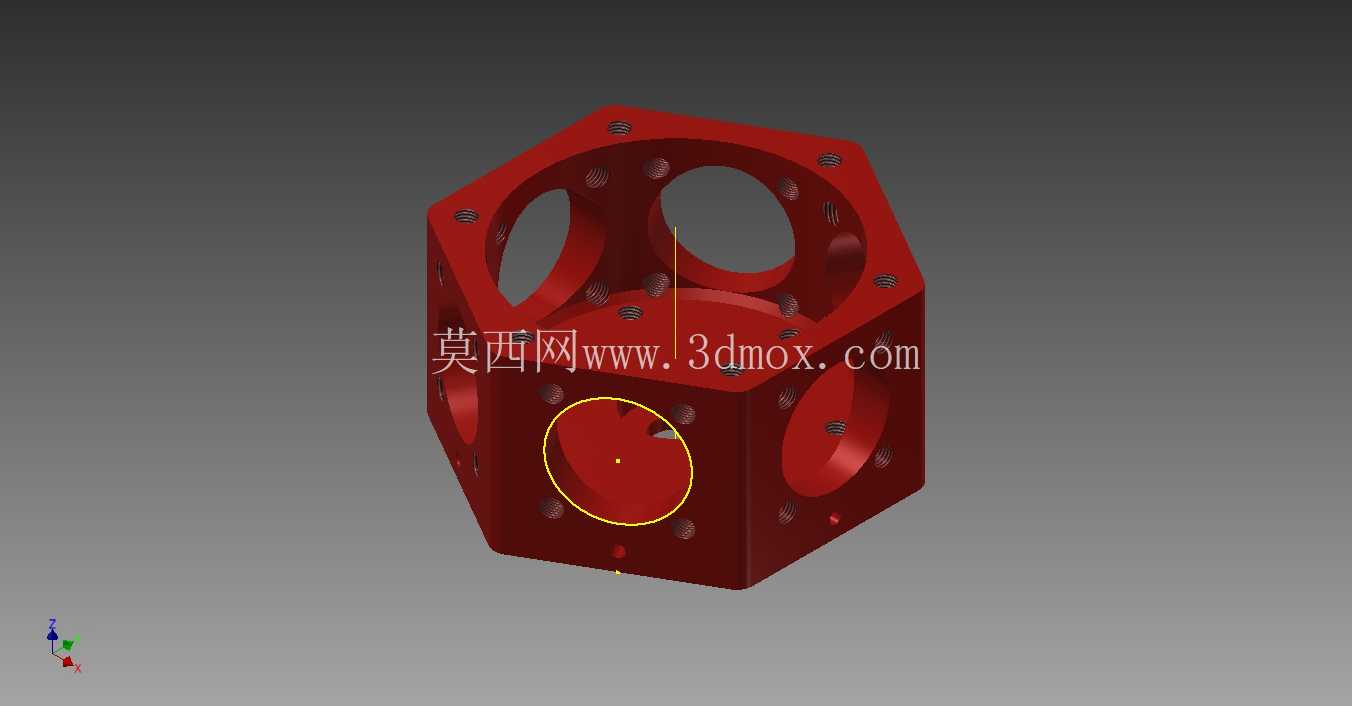

在小型内燃动力、往复式压缩设备以及紧凑型动力模组的开发环节，曲轴箱作为承载曲柄连杆机构的核心壳体部件，其结构合理性直接决定整套动力单元的运行稳定性、装配便捷性与维护效率。本次呈现的六面镂空式曲轴箱结构，跳出了传统单侧开口曲轴箱的设计思路，采用正六棱柱式的主体构型，六个立面均预留大尺寸圆形镂空开口，从根本上改变了传统曲轴箱仅单侧或双侧开设维护窗口的布局逻辑。

从实际应用场景来看，这类结构更适配多缸径向布置的小型动力单元，或是需要从多个方位完成曲柄组件、连杆、轴承端盖装配的特殊传动设备。传统长方体构型的曲轴箱在装配径向排布的曲柄连杆组时，往往需要将零件从单一开口处倾斜送入，不仅装配操作空间受限，后续调整曲柄间隙、检查轴瓦磨损情况时，也需要拆除大量外围附件才能触及内部结构。而六面均设开口的设计，让装配人员可以从任意相邻立面伸入工具，完成曲柄销的锁紧、连杆大头的对位、轴承预紧力的调整，大幅降低了紧凑型动力单元的装配难度，尤其适合空间局促、外围附件排布密集的小型动力模组使用场景。

从功能特性层面分析，该曲轴箱的每个立面镂空开口周边均均匀布置了螺纹安装孔，这些孔位并非随意排布，而是严格对应各侧端盖、密封法兰、外接附件的安装点位，孔位的节圆直径与螺纹深度经过匹配计算，能够保证端盖安装后结合面的密封压力均匀分布，避免出现局部密封失效导致的润滑油渗漏问题。主体结构采用一体化的厚重棱边设计，六个立面的交接处做了加厚处理，形成类似加强筋的刚性支撑结构，即便在六个面都开设大尺寸镂空的情况下，依然能够保证壳体整体的刚性，抵御曲柄连杆机构高速运转时产生的交变冲击力，避免壳体出现共振变形。壳体内部的型腔为正六边形内切圆结构，能够完美容纳径向布置的曲柄组件，曲柄底盘安装在壳体底部的定位止口上，止口的尺寸精度直接决定了曲柄旋转中心与壳体中心的同轴度，设计时止口配合公差选用过渡配合等级，既保证装配时的定位精度，又不会出现过盈装配导致的壳体应力集中问题。

在设计思路的推演过程中，首先要明确的是曲轴箱的核心功能是为曲柄连杆机构提供稳定的运行腔体，同时承担润滑油存储、各端盖定位、外接部件安装基座的作用。传统封闭式曲轴箱虽然刚性较好，但重量大、散热性能差，内部曲柄组件高速运转产生的热量很难快速散出，容易导致润滑油温度过高、粘度下降，加剧运动部件的磨损。而六面镂空的设计，在保证结构刚性的前提下，大幅减少了壳体的实体材料用量，降低了整体重量，同时各个开口在配合带散热筋的端盖安装后，能够形成多方位的散热通道，让腔体内部的热量可以通过多个立面快速传导到外部环境中，提升动力单元的持续运行稳定性。需要注意的是，镂空开口的尺寸并非越大越好，开口直径需要控制在立面宽度的70%以内，开口边缘与棱边的距离要保留足够的壁厚，避免应力集中导致棱边处出现开裂风险，每个开口周边的安装孔数量设置为8个，均匀分布在开口圆周上，能够保证端盖压紧时密封胶圈的压缩量均匀，不会出现局部间隙。

从安装边界与尺寸配合的角度来看，该曲轴箱的底部安装面为正六边形平面，每个角点位置都预留了沉头安装孔，用于将整个曲轴箱固定在设备的基座上，安装孔的位置度公差需要严格控制，保证壳体安装后曲柄旋转中心与基座上的输出轴安装位同轴。壳体的高度尺寸根据曲柄的回转半径确定，内部型腔的轴向深度要预留出曲柄连杆组件运动时的安全间隙，避免连杆运动过程中与壳体内壁发生剐蹭。各个立面的镂空开口同轴度需要严格保证，相对两个立面的开口中心连线必须经过壳体的几何中心，这样才能保证安装在两侧开口上的轴承座同轴，避免曲柄轴安装后出现别劲、运转卡滞的问题。另外，壳体底部的曲柄底盘安装位设置了定位销孔，装配时先通过定位销完成曲柄底盘的周向定位，再通过螺栓锁紧，能够避免曲柄组件运转时出现周向位移，保证动力传输的稳定性。在实际选型适配时，需要根据曲柄的回转直径、连杆的运动包络尺寸确认内部型腔的空间是否满足要求，同时核对各个立面开口的尺寸是否匹配所需安装的端盖、轴承座、观察窗等附件的安装尺寸，避免出现安装干涉问题。
