三相桥式二极管整流模块结构设计

在工业电力变换场景中，三相桥式二极管整流模块是交直流转换环节的核心功率器件，广泛应用在变频驱动、工业电源、电焊机、充电设备等需要将三相交流电转换为直流电的工况中，承担着整流变换、功率传输的核心作用，其结构设计的合理性直接影响整机的散热效率、安装可靠性与电气绝缘性能。

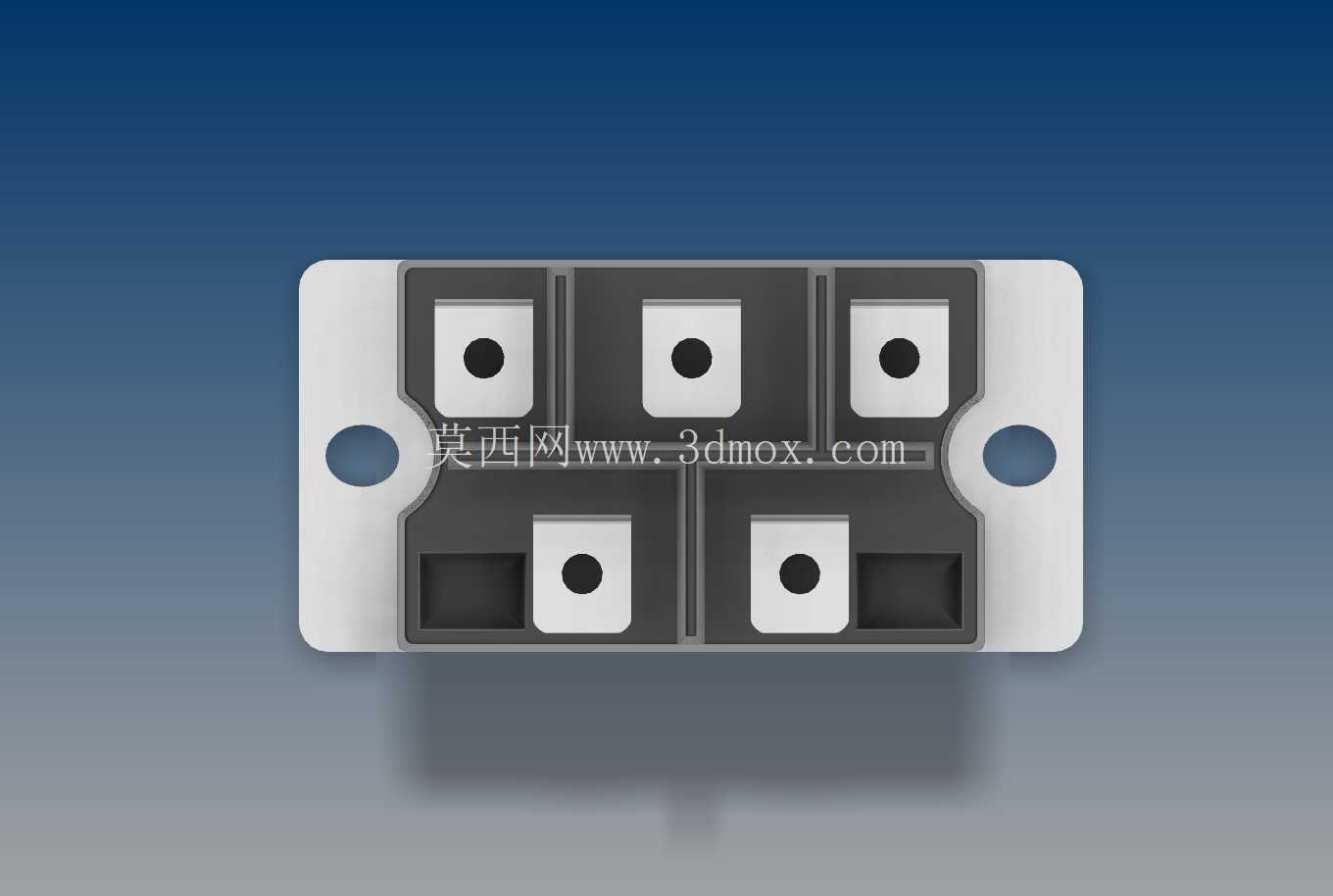

从实际工程应用角度看，这类模块的设计首先要兼顾电气间隙与爬电距离要求，模块主体采用绝缘耐高温工程塑料作为基座框架，将六个整流二极管的芯片通过内部键合连接组成三相全桥整流拓扑，外部引出的主接线端子采用镀锡铜排结构，分别对应三相交流输入与直流正、负输出，端子之间设置凸起的绝缘隔筋，避免大电流工况下积尘、凝露引发的极间飞弧故障，隔筋的高度与厚度经过绝缘耐压校核，能够满足工业环境下常见的AC2500V绝缘耐压要求。

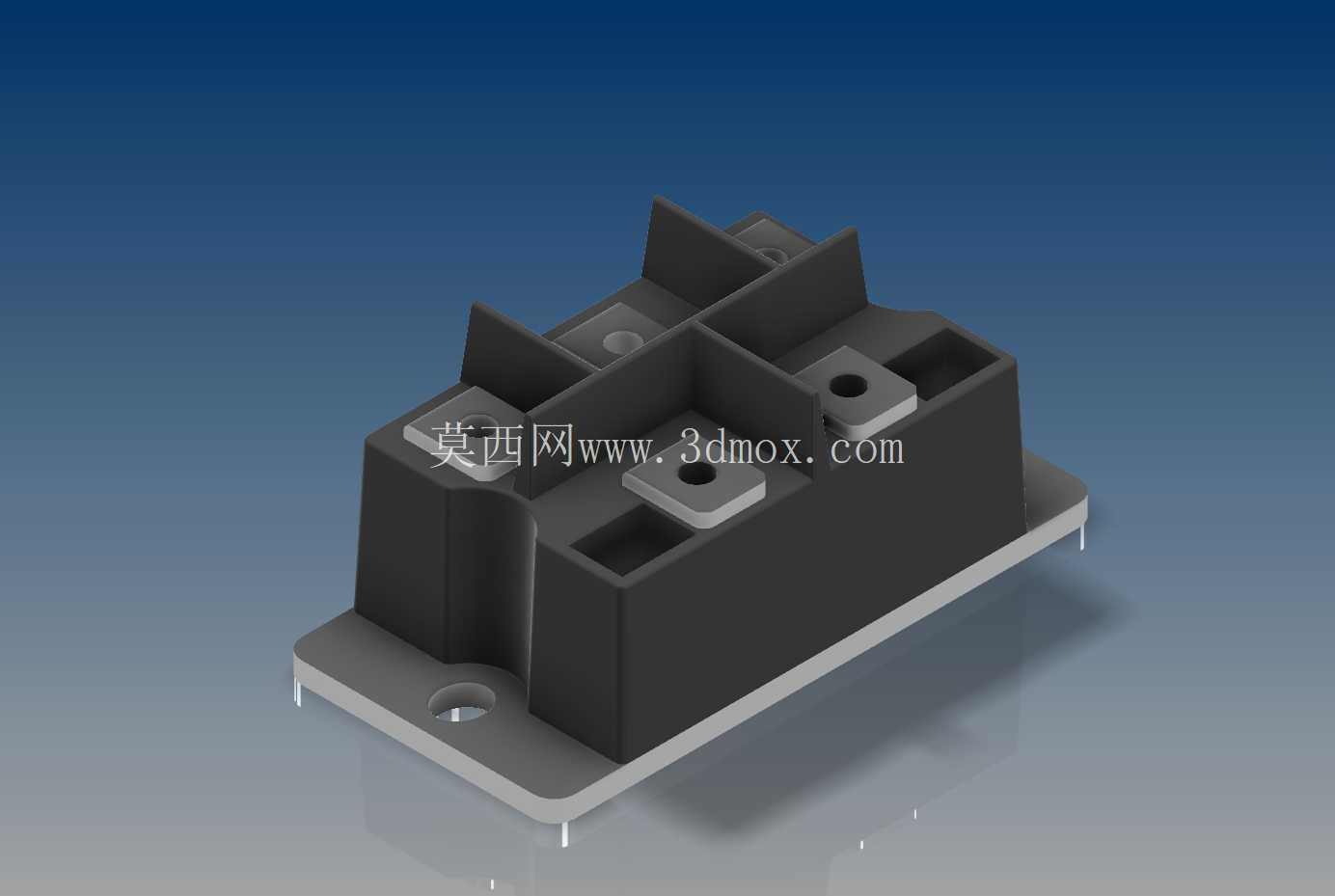

模块底部采用带安装孔的金属散热基板，基板与内部功率芯片之间通过高导热绝缘陶瓷层实现电气隔离与热传导，安装孔的位置与孔径适配行业通用的M5/M6安装螺栓，基板平面度控制在0.05mm以内，保证安装时与外部散热器能够充分贴合，降低接触热阻，在额定60A电流、1200V耐压的工况下，配合常规风冷即可将芯片结温控制在安全阈值内。引脚部分采用直插式硬引脚设计，引脚间距符合PCB安装的通用规范，既可以通过螺栓固定在母排上，也可以直接焊接在功率电路板上，适配不同的装配工艺需求。

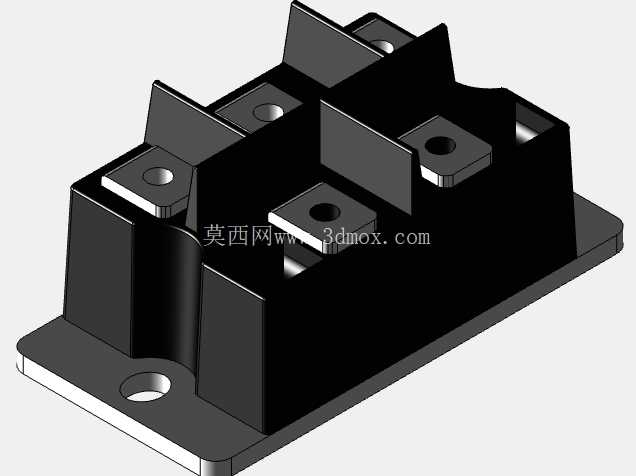

设计过程中，模块的外形轮廓充分考虑了工业设备内部的安装空间边界，整体采用长方体布局，主体塑料外壳的侧壁做了加强筋结构，既提升了外壳的机械强度，避免装配过程中受力开裂，也在外壳与内部灌封层之间形成了辅助散热的气流通道。主接线端子的接线平面做了防滑压纹处理，配合螺栓压接时能够增大接触面积，降低大电流下的接触压降，减少接头发热问题。模块顶部的端子区域预留了足够的接线操作空间，方便使用常规扳手完成螺栓紧固，不会出现工具与相邻端子干涉的问题。

从选型适配角度看，这类整流模块的安装尺寸与行业同规格产品具备互换性，替换原有模块时不需要修改安装孔位与接线布局，能够直接适配现有设备的维修替换需求。内部的二极管芯片采用雪崩耐量合格的工业级芯片，能够承受负载启动时的短时冲击电流，外壳的塑料材质选用阻燃等级达到UL94-V0的材料，即使出现极端过流故障也不会出现明火蔓延的风险。模块的整体重量控制在合理区间，安装时不会因为自重过大对引脚或母排造成额外应力，在有振动的工业设备工况下，配合防松垫圈即可实现长期可靠固定，不会出现连接松动的问题。

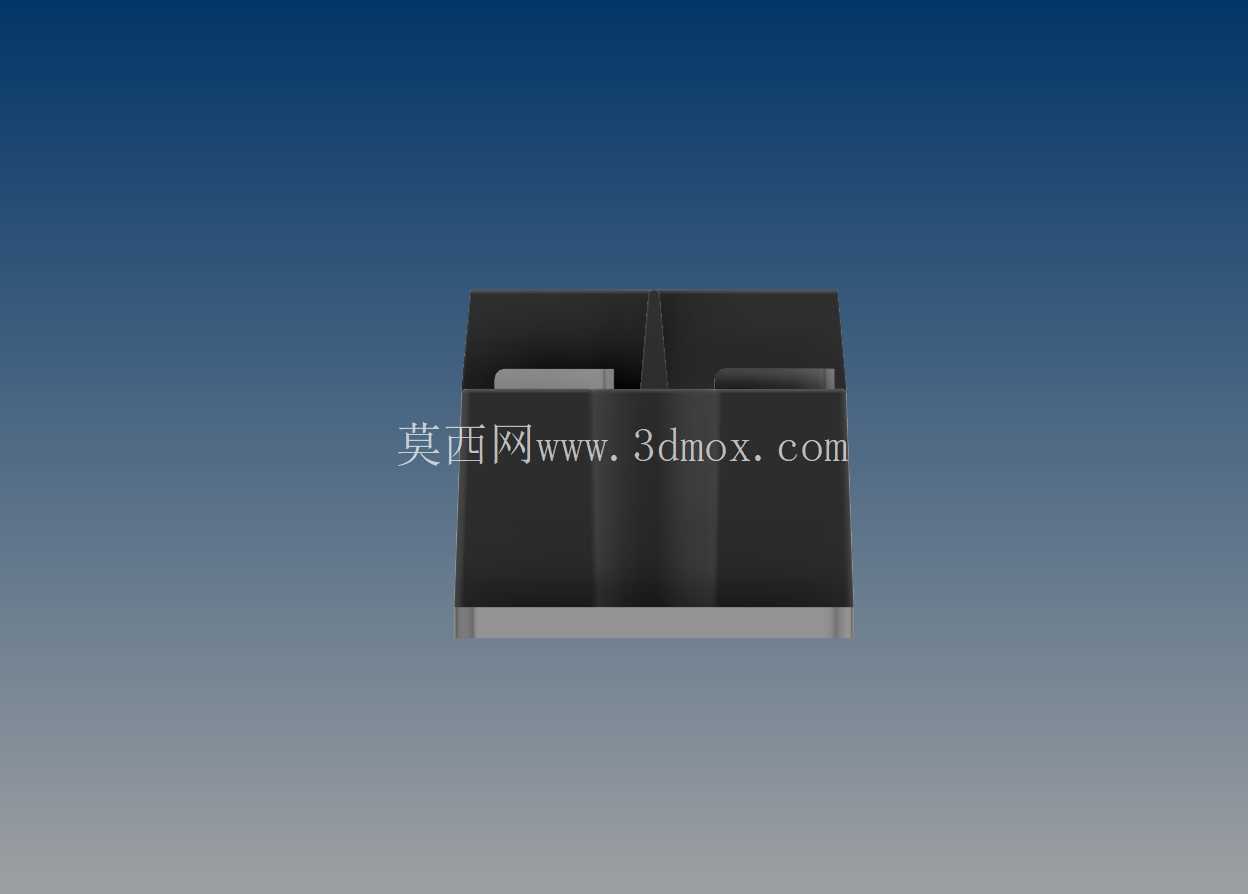

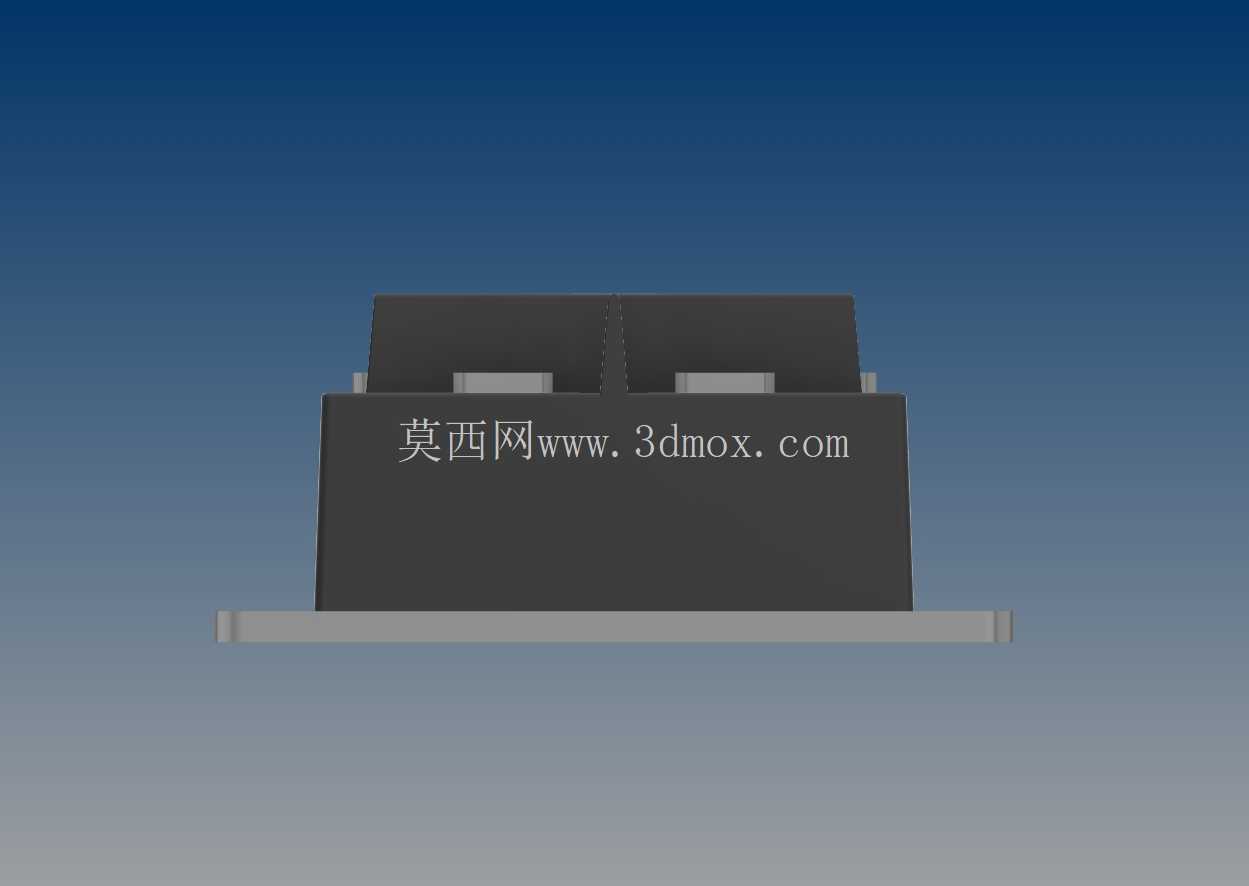

在三维建模过程中，这类模块的建模需要重点还原安装孔位的位置精度、端子的相对尺寸、绝缘隔筋的轮廓细节，保证模型导入设备整体装配时，能够准确检查干涉情况，提前预判接线空间、散热间隙是否满足设计要求，避免实际生产装配时出现结构干涉、操作空间不足的问题。建模时需要区分金属基板、塑料外壳、铜质端子、引脚等不同材质的外观特征，方便后续做装配渲染与结构校验时能够清晰识别不同部件，为整机的结构布局设计提供准确的三维参考。
