适配152mm全向轮的法兰式连接密钥座

在AGV小车、智能移动转运平台、仓储分拣机器人的行走轮组设计中，全向轮的安装同轴度、连接刚性直接决定了设备行走的平顺性与负载能力，这款适配152mm规格全向轮的法兰式连接座，正是针对中小负载移动平台轮组安装痛点开发的结构件。从实际应用场景来看，这类连接座多用于轮组与驱动输出轴、轮组与设备底盘安装架之间的过渡衔接，既要承担轮组传递的径向负载与启停冲击，也要保证全向轮辊子工作面与行走平面的平行度，避免出现轮组偏磨、行走跑偏、转向卡滞等常见问题。

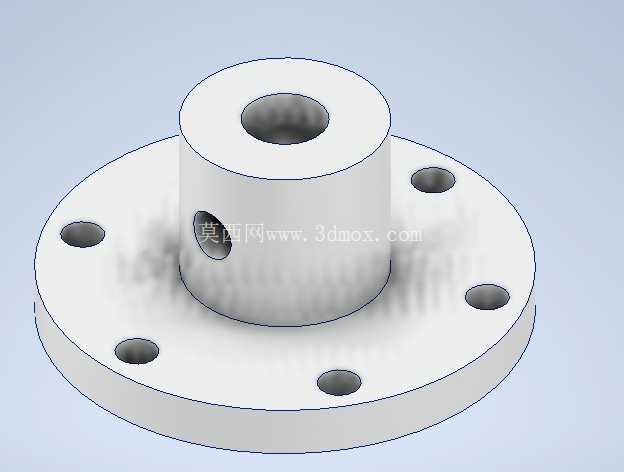

从结构设计思路来看，整体采用带圆柱凸台的圆盘式法兰结构，底部圆盘为安装基准面，加工有六个沿圆周均布的通孔，用于穿设螺栓将整个连接座固定在全向轮的轮毂安装端面上，均布孔位的设计可以让螺栓锁紧力均匀分布在法兰接触面上，避免局部应力集中导致的法兰变形，同时六个安装点的布局也能抵消全向轮在斜向行走时产生的周向剪切力，保证连接可靠性。上部的圆柱凸台为轴连接段，中心加工有贯穿的轴孔，用于和驱动轴或者从动轮的支撑轴配合，凸台侧壁加工有径向的顶丝孔，安装时可以通过拧紧顶丝将轴与连接座锁死，防止轮组运转过程中出现轴与座的相对转动，相比键连接的结构，这种顶丝锁紧的形式更适合中小负载的全向轮应用，安装拆卸更加便捷，也不需要在轴上额外加工键槽，降低了轴类零件的加工成本。

从安装边界尺寸来看，底部法兰盘的外径匹配152mm全向轮的轮毂安装位尺寸，安装孔的中心距严格对应全向轮轮毂上的预制螺纹孔位置，不需要额外对轮毂进行打孔改造，直接可以适配标准规格的152mm全向轮产品。上部圆柱凸台的高度根据轮组安装的避让空间设计，既保证轴孔与轴的配合长度足够，提供稳定的支撑力，也不会因为凸台过高导致与轮组周边的传感器、走线架、底盘护板等部件产生干涉。中心轴孔的公差带选用过渡配合公差，既可以保证装配时轴能够顺利穿入孔内，也能减少轴与孔之间的配合间隙，降低轮组运转时的径向跳动量。

在实际选型使用时，需要注意连接座的材质匹配常规采用45号钢加工并做表面发黑处理，兼顾结构强度与防锈能力，如果应用在有轻量化需求的场景，也可以替换为6061铝合金材质加工，降低整体轮组的重量。安装过程中需要先将法兰盘与全向轮轮毂的结合面清理干净，避免铁屑、漆渣等杂物夹在结合面之间导致安装面倾斜，锁紧六个安装螺栓时要采用对角分次锁紧的方式，按照规定扭矩拧紧，防止法兰盘受压不均产生翘曲。之后将轴穿入中心轴孔，调整好轮组的轴向位置后，拧紧侧壁的顶丝，建议在顶丝端头涂抹少量螺纹锁固胶，避免设备长时间运行产生的振动导致顶丝松动。

这类连接结构相比一体式的轮轴设计，具备更好的互换性，当全向轮出现磨损需要更换时，只需要拆卸法兰盘上的螺栓即可完成轮组更换，不需要拆卸整个轴系结构，大幅降低了设备的后期维护成本。同时这种标准化的连接座设计也能适配不同直径的输出轴，只需要调整中心轴孔的加工尺寸，就可以匹配不同规格的驱动电机输出轴或者从动支撑轴，不需要重新设计全向轮的轮毂结构，缩短了移动平台的开发周期，在各类轻型移动机器人、AGV转运车的轮组设计中具备很高的实用价值。
