TB6612F L298N双路电机驱动控制板

在小型移动机器人、智能小车、桌面级自动化执行机构的开发场景中，电机驱动模块是连接主控单元与直流电机的核心桥梁，这款集成TB6612F与L298N方案的驱动板，正是面向中小功率直流电机调速、正反转控制需求设计的硬件载体。从实际工程选型角度看，这类驱动板需要同时兼顾负载能力、布线便利性、散热表现与安装兼容性，才能适配教育机器人开发、小型智能设备改装、学生竞赛项目等多元场景的使用需求。

从功能特性层面来看，该驱动板可同时支持两路直流电机的独立控制，能够输出满足小型直流电机运行的驱动电流，支持通过主控IO口输出的PWM信号实现电机转速的线性调节，同时可通过逻辑电平切换电机的正反转运行状态，相比传统分立元件搭建的驱动电路，集成化的模块设计大幅降低了硬件接线的复杂度，也减少了分立元件布线带来的信号干扰、过流烧毁等风险。板载的核心驱动芯片内置过流保护、过热关断机制，当电机堵转导致电流超出阈值时，芯片会自动切断输出回路，避免主控板与电机绕组因过流损坏，这一特性在学生竞赛、原型验证场景中尤为实用——很多初次接触运动控制的开发者容易出现接线错误、电机堵转的情况，内置保护机制能大幅降低调试阶段的硬件损耗率。

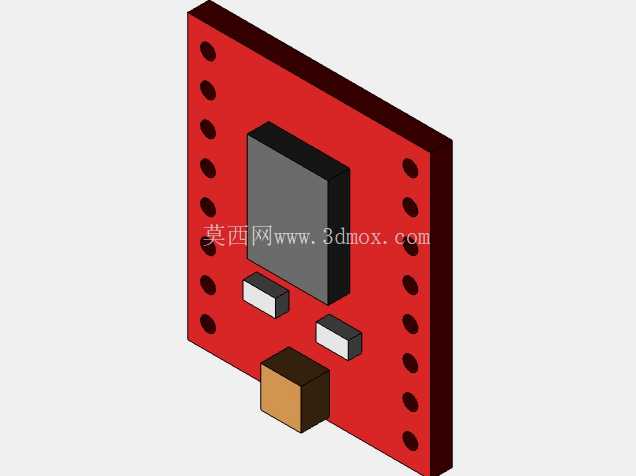

设计思路上，这款驱动板采用了红色阻焊层的双层PCB布局，将大电流走线路径与逻辑信号路径做了分层隔离，功率回路的走线做了加宽处理，降低大电流通过时的线路压降与发热；板边均匀排布的固定安装孔，可兼容常用的铜柱固定规格，既可以直接叠装在标准孔距的智能小车底盘上，也可以通过铜柱固定在设备内部的安装平面上，安装孔的位置避开了板上的元件焊盘，不会出现固定螺丝挤压元件引脚导致短路的问题。板上的接口布局做了分区设计：逻辑控制端的排针集中布置在板的一侧，方便与主控板的IO口通过杜邦线连接；电机输出端与电源输入端布置在另一侧，大电流线路的走线长度尽可能缩短，减少线路上的功率损耗，同时避免大电流走线对弱信号回路造成电磁干扰。板上除了核心驱动芯片外，还布置了电源指示、状态指示的贴片元件，以及电源输入的滤波电容，能够滤除电源端的尖峰干扰，保证驱动芯片的供电稳定性，避免电机启停时的电压波动导致芯片工作异常。

从安装边界与尺寸适配角度来看，这款驱动板的外形尺寸适配常规小型智能设备的内部安装空间，板上元件的最高高度不超过常见的接插件高度，不会在叠装时与上层的主控板、传感器板产生结构干涉；两侧的接线端子采用了通用的接线规格，既可以用杜邦线连接信号，也可以通过压接端子连接电机与动力电源线，适配不同开发者的接线习惯。在实际使用中，这款驱动板可直接适配额定电压范围内的直流减速电机、空心杯电机，无需额外搭建外围驱动电路，只需要连接电源、电机线与主控控制线即可完成硬件搭建，大幅缩短原型设备的开发周期。在桌面级自动化小设备的开发中，这类集成驱动板也常被用于控制小型传送带、推拉机构的直流电机，凭借稳定的驱动能力与简洁的接线方式，降低小型设备的电控系统布线复杂度。

需要注意的是，在实际安装使用时，要保证驱动板的散热空间，若长时间驱动大负载电机运行，可根据实际发热情况在芯片表面加装小型散热片，避免芯片过热触发保护导致设备停机；接线时要注意动力电源的正负极方向，避免反接导致板上元件损坏，固定安装时要保证板底与金属安装面之间做绝缘隔离，避免焊盘接触金属面造成短路。
