SunnyskyX4110S航模无刷电机三维结构

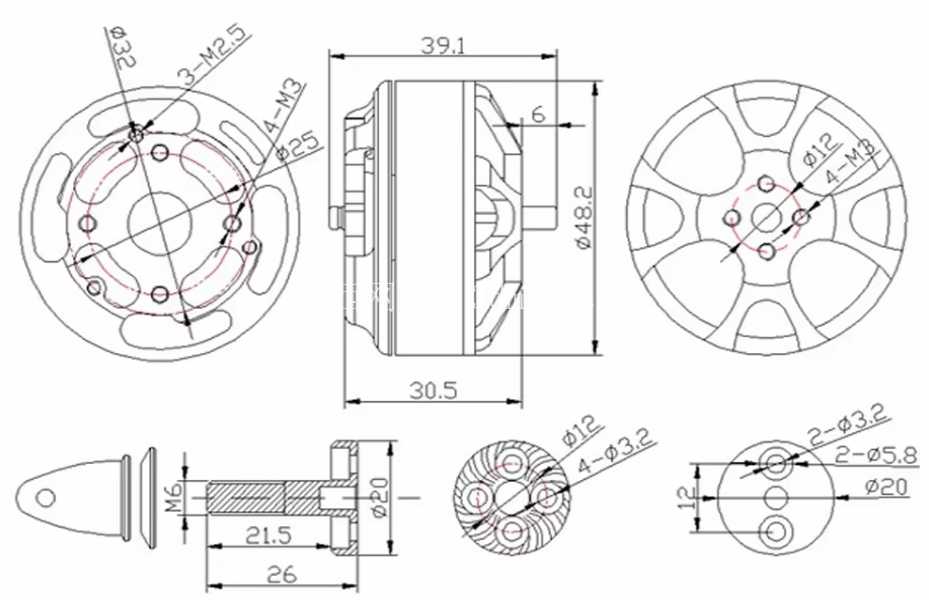

这款外转子无刷电机的三维结构还原，完全依托实测尺寸与二维工程图纸完成，核心面向航模动力系统的结构设计、装机适配场景。在多旋翼航模、固定翼航模的动力选型环节，这类外转子无刷电机是核心动力输出部件，直接决定航模的拉力输出、续航表现与飞行稳定性，不少做航模改装、定制化飞行动力平台的结构工程师，在做机架设计、动力舱布局时，都需要精准的电机三维数模来核对安装位、避让周边结构。

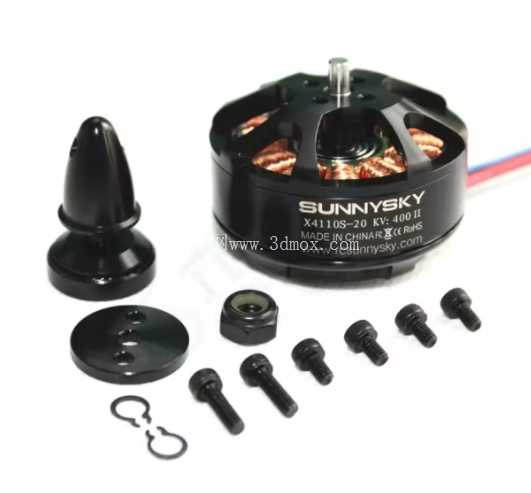

从实际功能特性来看，X4110S作为典型的外转子航模电机，转子外壳直接集成螺旋桨安装位，运转时外壳随磁钢同步旋转，相比同尺寸内转子电机能输出更大扭矩，适配大尺寸螺旋桨，在大载重多旋翼、航拍固定翼机型上应用广泛。数模还原过程中，重点核对了定子绕组的排布空间、磁钢与定子的气隙间隙——这部分尺寸直接影响电机的运转效率与动平衡表现，气隙过大会导致磁通量损耗增加、电机发热严重，气隙过小则容易在高速运转时出现转子扫膛的故障，因此建模时严格按照实测的0.2mm单边气隙做了结构预留，完全匹配实物的装配公差要求。

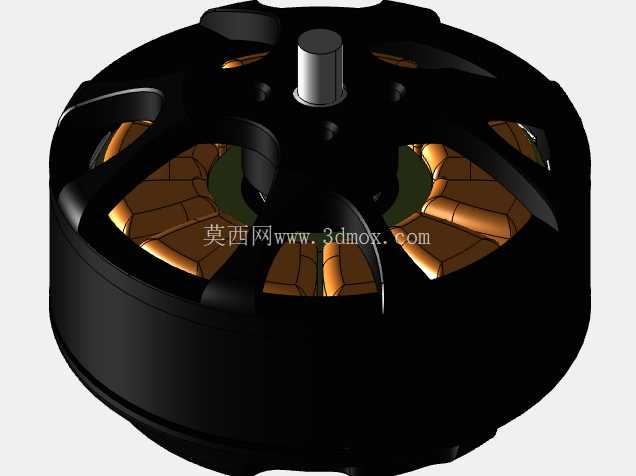

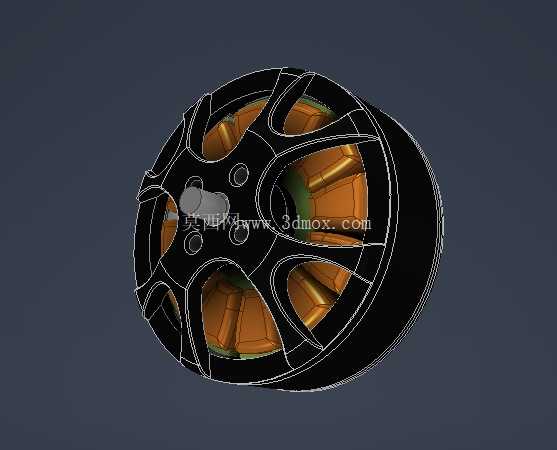

设计思路上，这款电机的端盖采用了镂空辐条式结构，数模里完整还原了端盖上的6处弧形镂空槽，这类结构并非单纯的外观设计，一方面是为了降低电机整体自重，减少航模的无效负载，另一方面是在电机高速运转时形成导流风道，让空气穿过镂空槽带走定子绕组产生的热量，避免长时间大油门运转时出现绕组过热退磁的问题。电机的出线槽位在底座侧方，数模里预留了3mm的出线孔空间，匹配常规16AWG航模动力线的走线需求，不会出现装机时线材挤压、绝缘层破损的隐患。

外形尺寸与安装边界方面，这款电机的定子外径为41mm，对应型号里的41标识，电机整体高度不含输出轴为10mm级别，底座的安装孔采用4孔均布设计，孔位中心距为16mm/19mm双兼容布局，适配市面上绝大多数标准航模电机安装座，不需要额外做转接件。输出轴采用直径5mm的标准轴径，轴端预留了2mm的径向销孔，搭配常规的桨夹、快拆桨座都能直接适配，数模里还原了轴伸长度为14mm的尺寸边界，在做螺旋桨适配、整流罩设计时，可以直接参考这个尺寸核对装配间隙，避免出现桨座蹭端盖、整流罩干涉转子的问题。

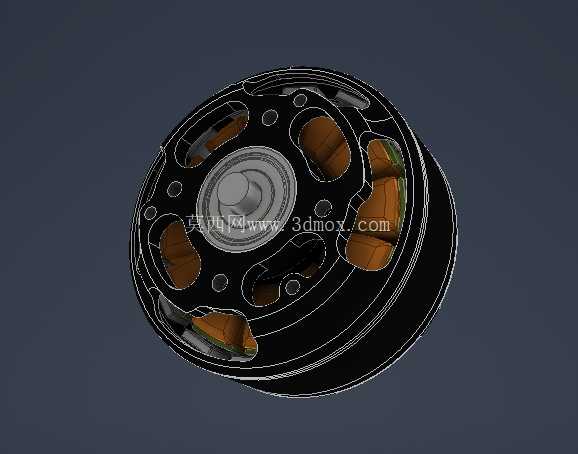

在实际装机校核场景中，这个数模可以直接导入机架装配体，核对电机与机臂的安装贴合度，检查电机线沿机臂走线时的弯折半径是否合理，同时还能模拟电机运转时的转子外圆边界，确认机架上的GPS模块、图传天线是否会和旋转的转子外壳产生干涉。不少做定制化航模机架的设计者，之前因为没有精准的电机数模，经常出现装机后电机安装孔位偏差、整流罩和转子刮蹭的问题，依托这个精准还原的三维结构，就能在设计阶段提前规避这类装配问题，减少打样迭代的次数。另外数模里也还原了电机内部的轴承安装位，两端采用684ZZ微型深沟球轴承的安装尺寸，在做电机维护、轴承替换的结构设计时，也能直接参考对应的配合公差，不需要反复拆解实物测量尺寸。
