传动系统花键轴式变速传动构件

　　在中小功率传动变速系统的设计场景中，这类带外花键结构的传动构件是动力传递路径上的核心受力零件，常应用于小型动力设备、精密传动装置、专用作业机具的变速单元内，承担着不同转速档位下的扭矩传递、动力衔接功能，区别于普通平键连接的传动轴，这类一体成型的花键结构能在更小的轴径尺寸下实现更大的扭矩承载，适配紧凑安装空间下的变速传动需求。从实际使用场景来看，这类构件多安装在变速腔体的传动链中间位置，一端通过外花键与滑动齿轮、同步齿套等变速换挡零件配合，另一端可通过轴颈支撑在腔体两端的滚动轴承内，当换挡机构推动滑移齿轮沿花键齿侧轴向移动时，可实现不同传动比的齿轮副啮合，完成转速与扭矩的转换输出，整个工作过程中，花键齿的侧面既要承受周向的扭矩剪切力，还要承受齿轮滑移时的轴向摩擦力，因此齿形的加工精度、齿面的同轴度直接影响变速换挡的顺畅度与传动噪音水平。

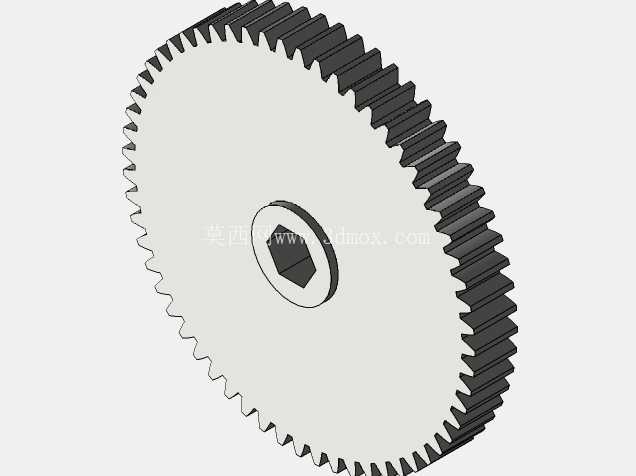

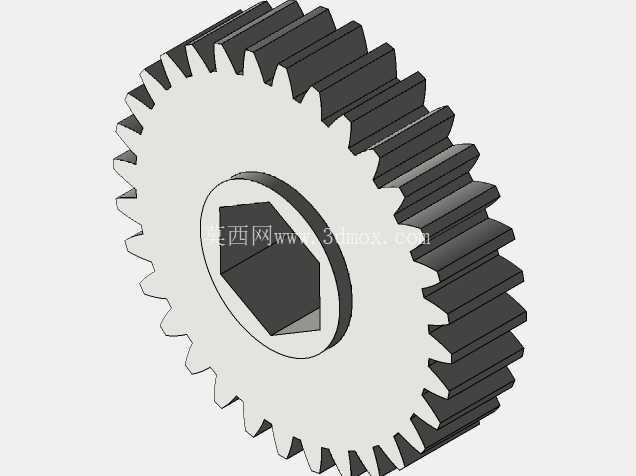

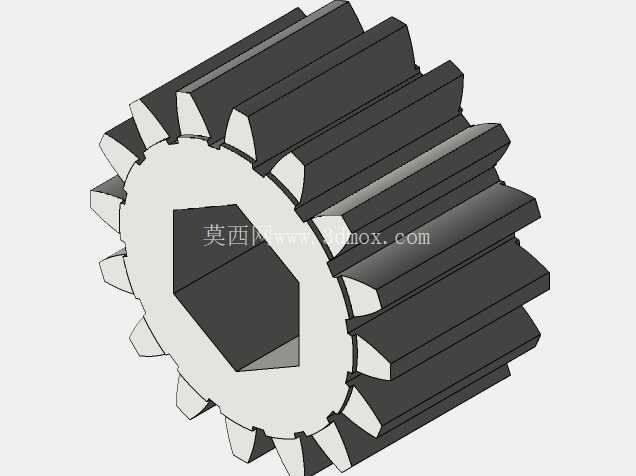

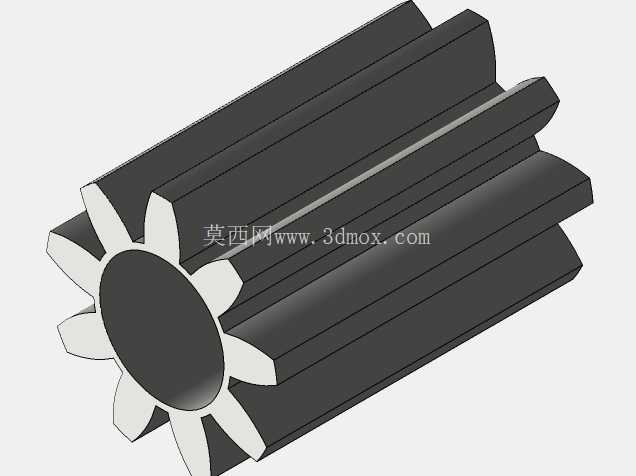

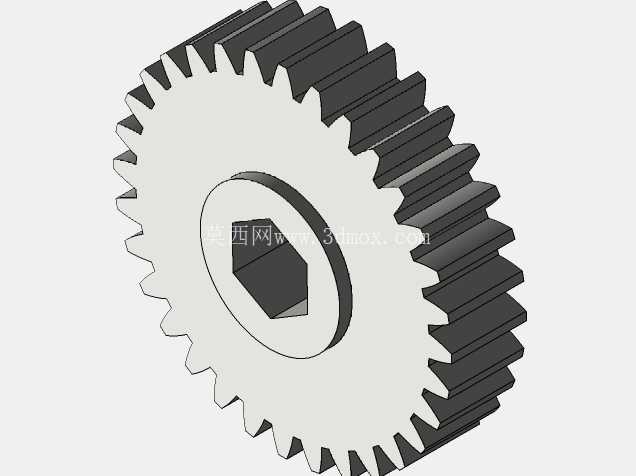

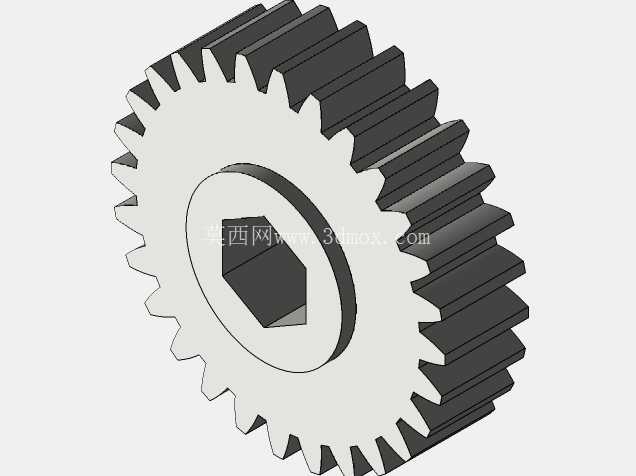

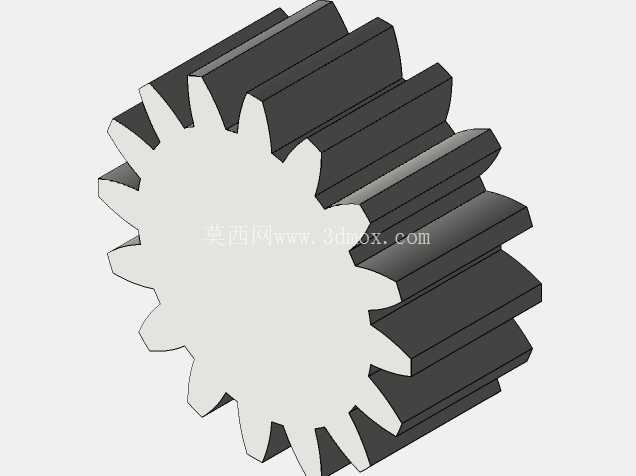

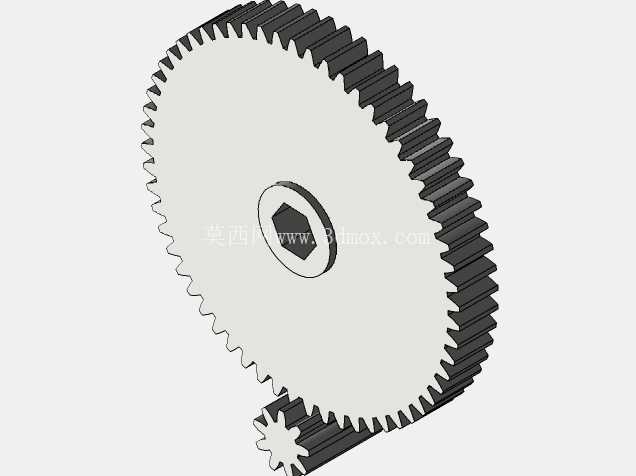

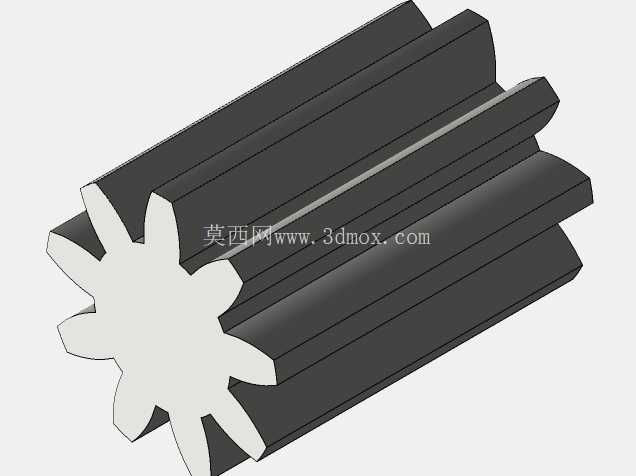

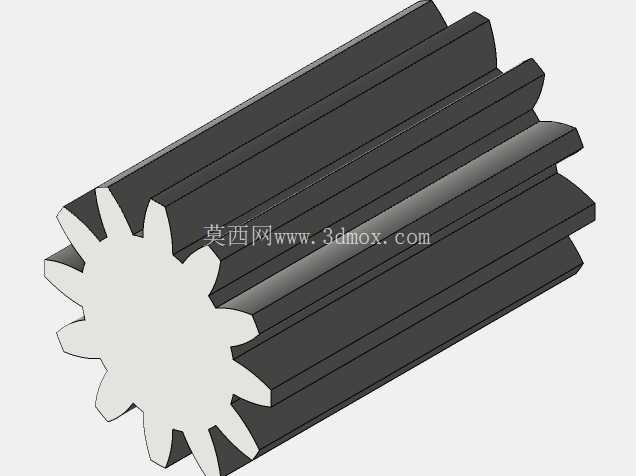

　　设计这类构件时，首先要结合变速系统的额定输入扭矩、最高工作转速确定花键的模数与齿数，本次设计的构件采用12齿渐开线外花键结构，齿向沿轴身通长布置，轴身采用等直径圆柱结构，中心设置贯通的空心孔，一方面可以减轻构件自身重量，降低高速旋转时的转动惯量，另一方面可作为润滑油路的通道，让变速腔体内的润滑油通过中心孔流向花键配合面，减少滑移换挡时的齿面磨损。从安装边界来看，构件的外圆直径需匹配滑移齿轮的内花键孔径，轴身长度要满足各档位齿轮滑移的行程需求，两端的轴颈尺寸要适配所选轴承的内孔直径，同时要保证花键齿的分度圆与两端轴颈的同轴度控制在0.02mm以内，避免高速旋转时出现偏心振动。

　　在结构细节处理上，花键齿的端部做了小角度倒角引导，方便滑移齿轮在换挡时顺利啮合入位，避免出现打齿、卡滞的问题，齿根位置做了圆弧过渡处理，减少应力集中，避免长期交变载荷下出现齿根断裂的失效问题，轴身外圆的粗糙度控制在Ra1.6以下，保证齿轮滑移时的平顺性，两端轴颈的粗糙度控制在Ra0.8以下，满足轴承配合的精度要求。不同于分体式装配的传动结构，这类一体加工的花键传动构件减少了装配环节的累积误差，能在更紧凑的腔体空间内实现多档位的动力变速传递，在小型工业传动设备、园林作业机械、小型代步机具的变速系统中都有广泛的应用场景，建模过程中需要重点保证花键齿形的渐开线轮廓精度，以及齿向与轴线的平行度，确保后续加工出的实物能顺利完成装配与换挡动作，同时要校核不同档位下花键齿的接触应力，确保在额定载荷下齿面不会出现压溃、磨损过快的问题，还要考虑轴身的临界转速，避免工作转速接近临界转速引发共振，影响整个变速系统的运行稳定性。
