双CIM电机驱动单速传动变速箱结构

这款单速传动结构针对竞技类移动机器人的动力输出需求开发，核心适配双CIM电机的动力输入场景，在紧凑的安装空间内完成双动力源的扭矩耦合与转速匹配，为行走机构提供稳定可靠的动力输出。从实际应用场景来看，这类传动结构多用于需要短时间爆发大扭矩、同时兼顾持续行走速度的轮式移动平台，尤其是对抗类竞技机器人的行走驱动单元，需要在频繁启停、冲击负载、瞬时过载的工况下保持传动链路的可靠性，避免打齿、轴系变形、连接松脱等常见故障。

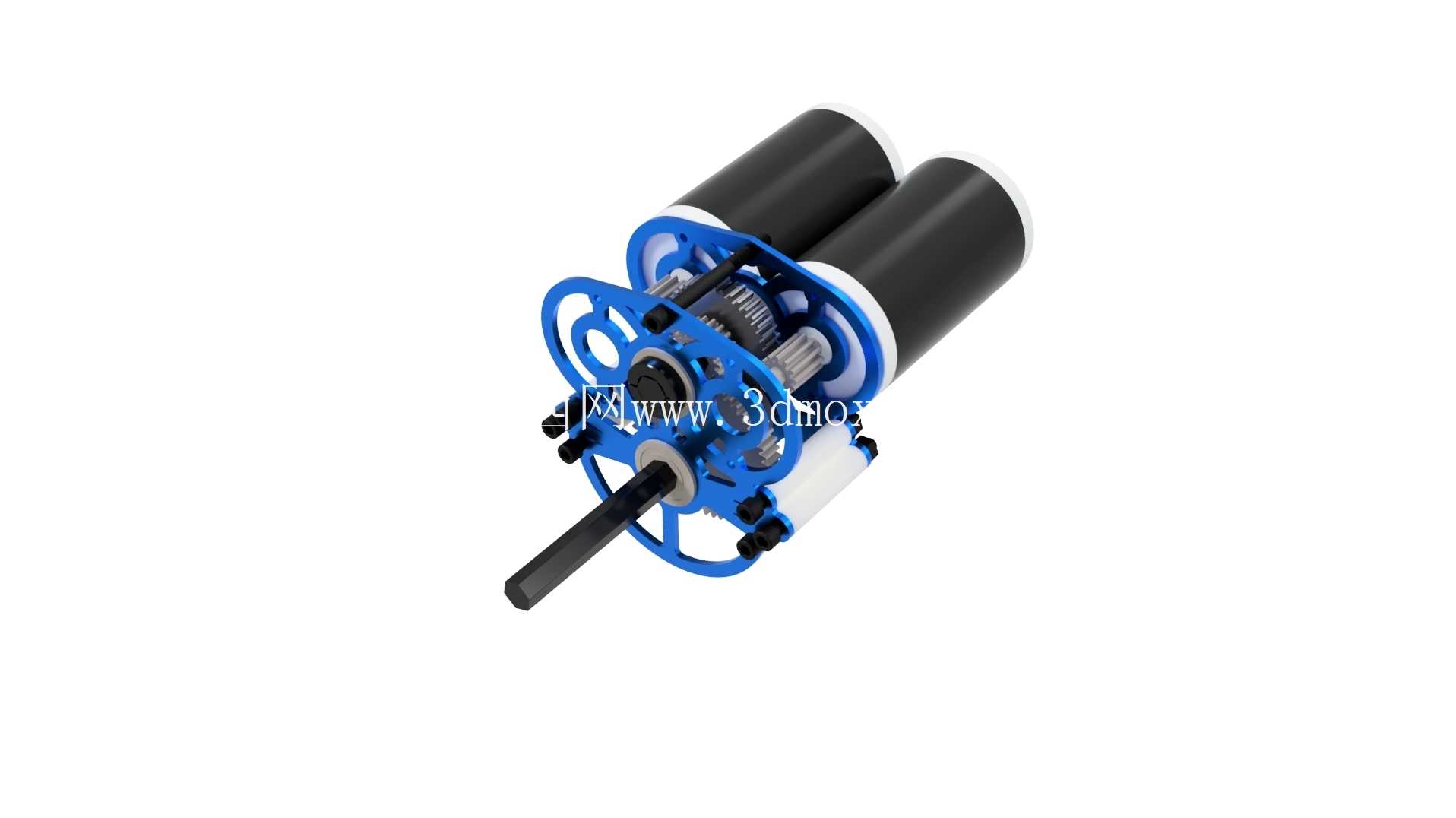

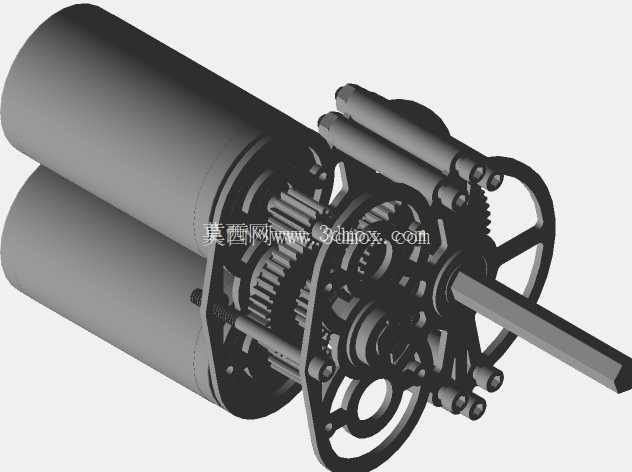

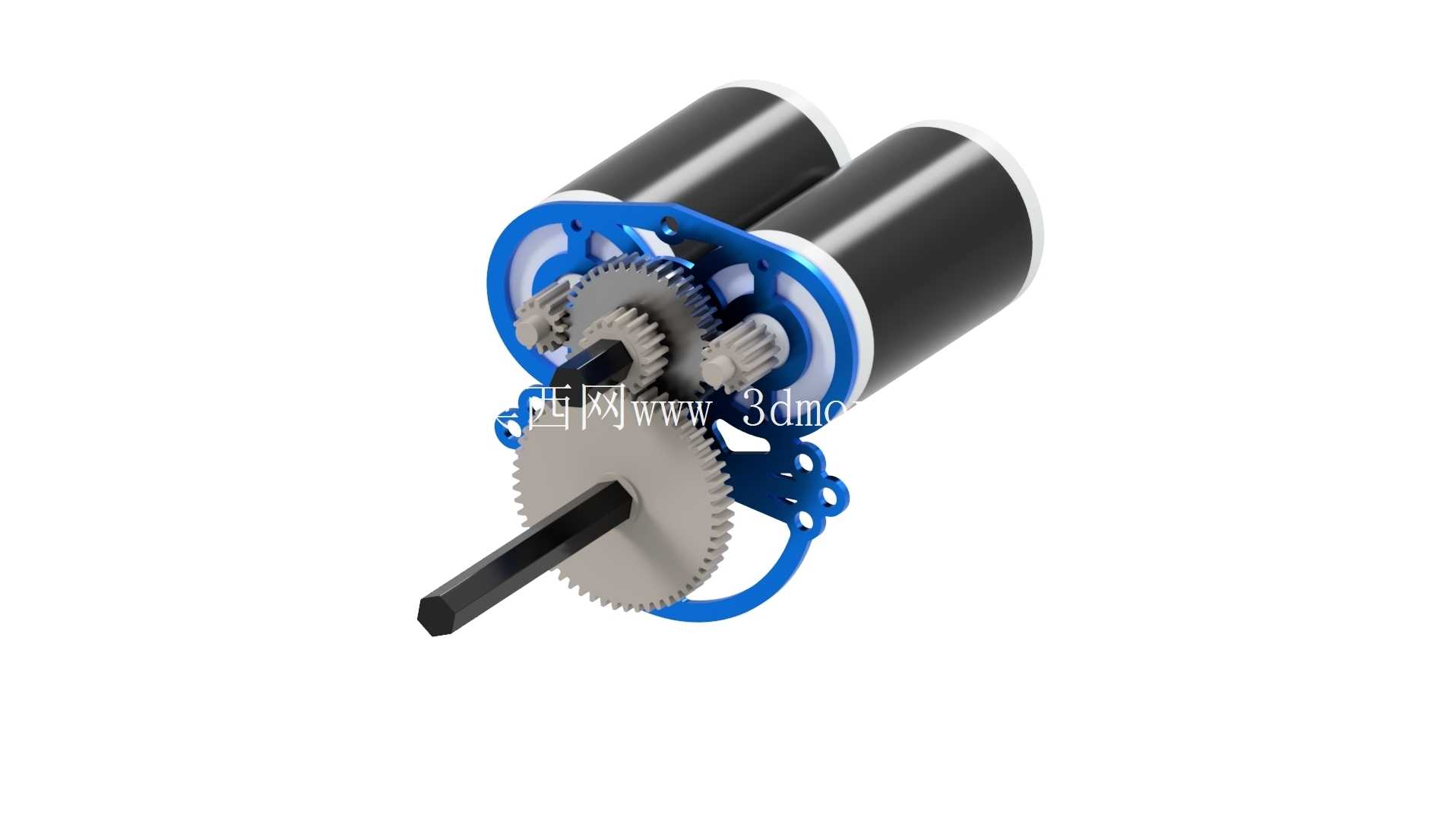

从功能特性上看，该结构采用双电机对称输入布局，两个动力单元通过侧置安装位固定在主支撑板上，动力经输入齿轮汇入中间传动齿轮组，最终通过单输出轴向外传递动力，传动比设定在10.37:1，能够将CIM电机的高转速低扭矩特性转换为行走轮需要的低转速大扭矩输出，匹配轮径后可让平台达到13.48英尺/秒的最高行进速度，兼顾加速爆发力与全速行进的效率。整个传动链路采用直齿圆柱齿轮啮合，直齿设计虽然传动平稳性略逊于斜齿，但加工装配难度低、传动效率高、轴向力极小，非常适合这类紧凑空间内的小负载高速传动场景，且维护更换齿轮的成本更低，适配竞赛场景下快速调整、快速维修的需求。

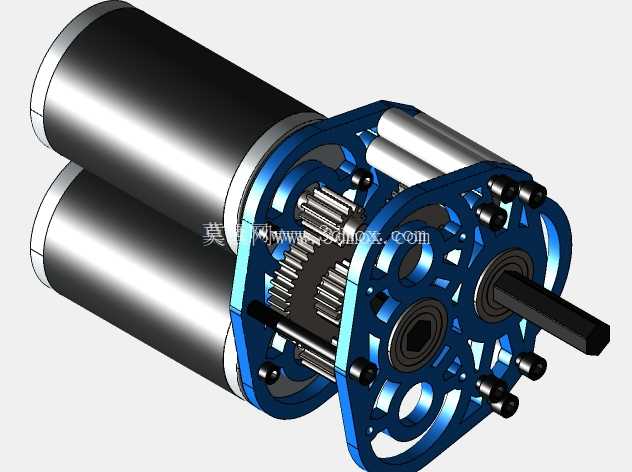

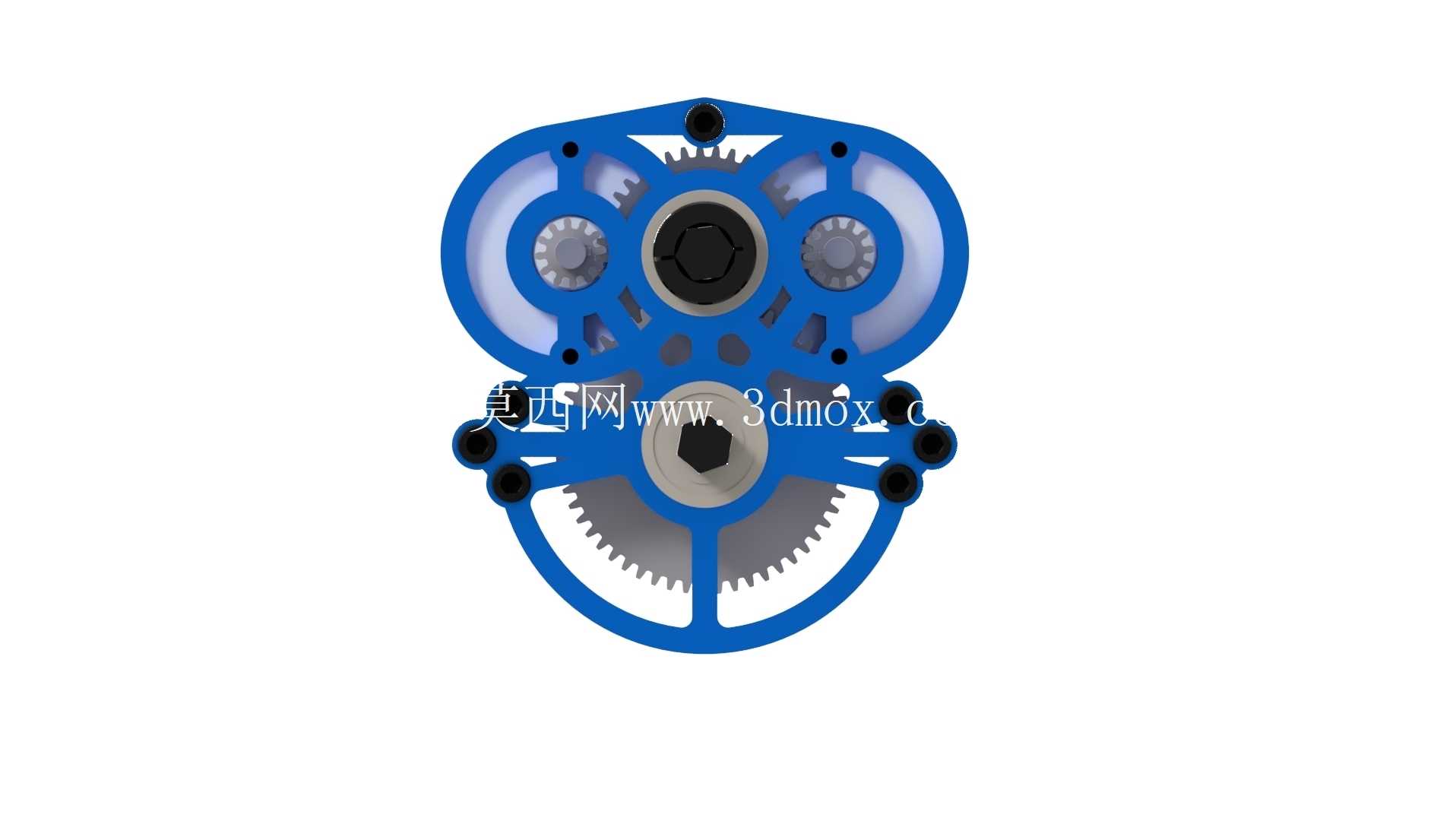

设计思路上，整个结构采用板层式堆叠布局，主支撑构件为蓝色镂空成型的安装板，既作为齿轮轴的定位支撑基体，也作为电机的安装承载面，镂空设计在保证支撑刚度的前提下尽可能削减了整体重量，对于对自重敏感的移动竞技平台而言，每减少一克无效重量都能转化为有效负载或者动力性能的提升。齿轮轴系采用跨距合理的支撑布局，输入齿轮直接与电机输出轴连接，省去了额外的联轴器结构，缩短了动力输入段的轴向尺寸，中间传动齿轮通过轴肩与卡簧完成轴向定位，避免传动过程中齿轮窜动导致的啮合偏移，输出轴伸出端预留了足够的连接长度，可直接适配行走轮、链轮或者带轮的安装，不需要额外加装转接轴件。

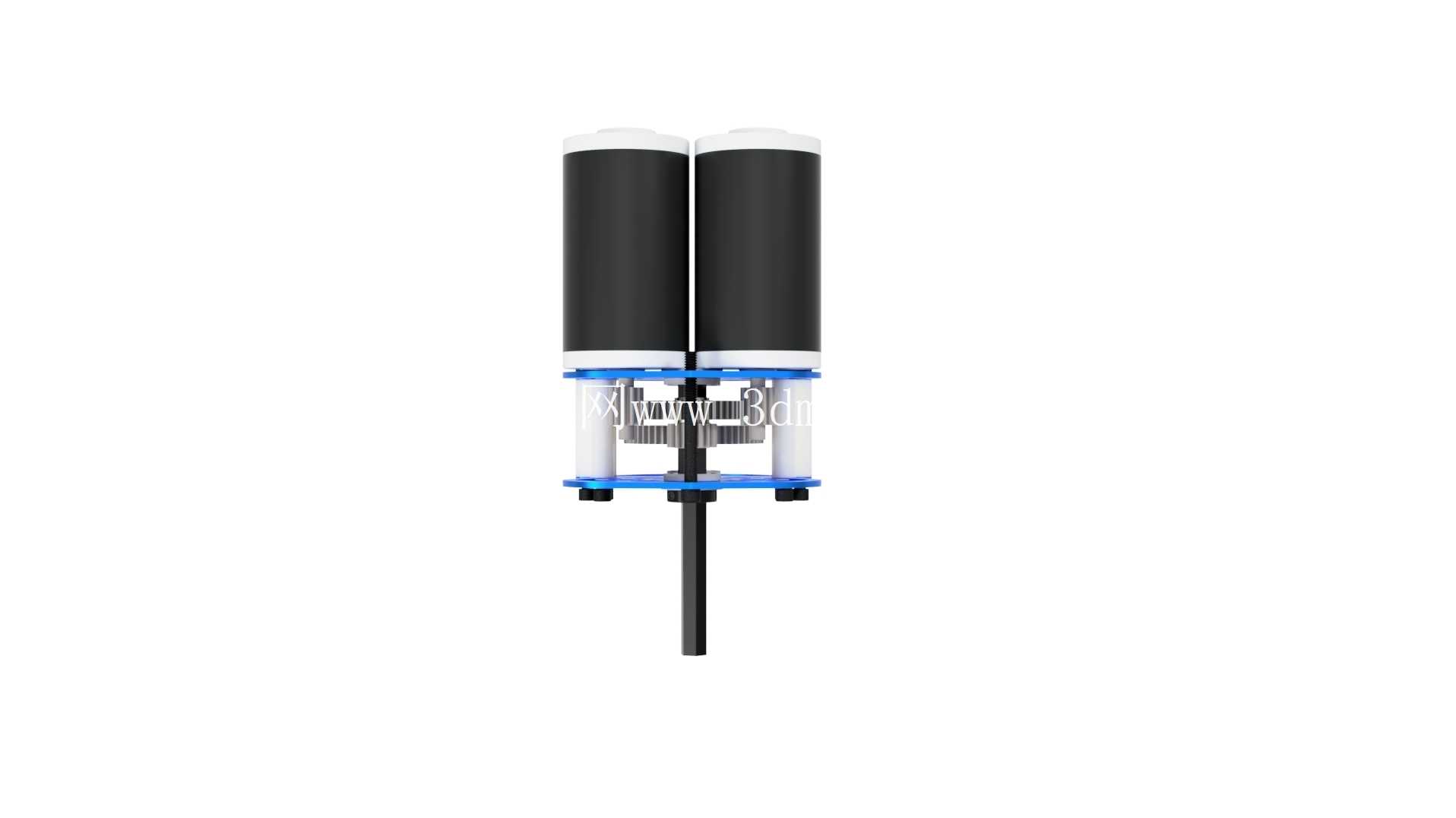

从安装边界来看，整个变速箱的横向尺寸由双电机的并排安装间距决定，两个CIM电机平行布置在主支撑板的一侧，输出轴从主支撑板另一侧中心位置伸出，整体外形没有突兀的外凸结构，所有紧固件、齿轮结构都被约束在安装板的轮廓范围内，安装时只需要在设备底板上预留对应电机固定孔位、输出轴过孔以及主支撑板的固定孔位即可完成装配，不需要额外设计避让槽或者让位结构。轴向尺寸上，电机本体长度加上主支撑板、齿轮组的堆叠厚度控制在极小范围内，能够适配底盘内部狭窄的安装空间，不会与电池、控制器、其他执行机构产生空间干涉。

在结构细节处理上，主安装板的齿轮安装位做了局部加厚处理，提升轴孔位置的支撑强度，避免频繁冲击负载下轴孔变形导致齿轮啮合间隙变大；齿轮的齿宽经过匹配计算，既能够传递双电机叠加的峰值扭矩，又不会因为齿宽过大增加不必要的转动惯量；所有转动副的位置都预留了润滑脂存储空间，装配时填充润滑脂后可长时间维持齿轮啮合的润滑状态，减少传动过程中的磨损与噪音。双电机对称布置的设计也让整个变速箱的重量分布更为均衡，不会因为单侧偏重导致底盘重心偏移，影响行走过程中的稳定性，尤其是在快速转向、急加速急减速的工况下，均衡的重量分布能够减少侧翻风险，提升平台的操控精度。

这类单速变速箱不需要换挡机构，结构复杂度远低于多挡变速器，故障点更少，可靠性更高，非常适合对可靠性要求极高、不需要变速调节的移动驱动场景，除了竞技机器人之外，也可适配小型AGV、教育类移动机器人、小型电动运载平台的动力驱动单元，只要匹配对应的电机参数与轮径尺寸，就可以直接复用这套传动的核心结构，只需要微调安装板的固定孔位与输出轴的连接形式，就能快速适配不同的安装需求。整个结构的零件加工工艺性良好，安装板可采用铝板激光切割后做孔位精加工，齿轮可采用标准件二次加工或者定制开模加工，轴类零件采用常规圆钢车削即可完成加工，不需要特殊的加工工艺，小批量制作的成本可控，装配过程也不需要专用工装，按照轴系装配顺序依次装入齿轮、轴、卡簧，再固定电机即可完成整个变速箱的组装，后期维护时只需要拆开一侧的支撑板就可以检查所有齿轮的磨损情况，更换损坏的零件十分便捷。
