齿轮性能测试用镂空框架式变速箱

　　在机器人传动部件研发、小型传动系统性能验证的场景中，不同材质齿轮的耐磨度、传动效率、啮合间隙表现，往往需要通过专用测试工装完成多组对照试验，这款测试用变速箱正是为这类对照测试场景开发的专用承载结构。区别于常规量产设备上配套的动力传输变速箱，它不需要承担持续高负载动力输出的职能，核心作用是为待测试齿轮组提供稳定的安装定位基准，配合两个CIMS测试单元完成不同工况下的齿轮性能数据采集。

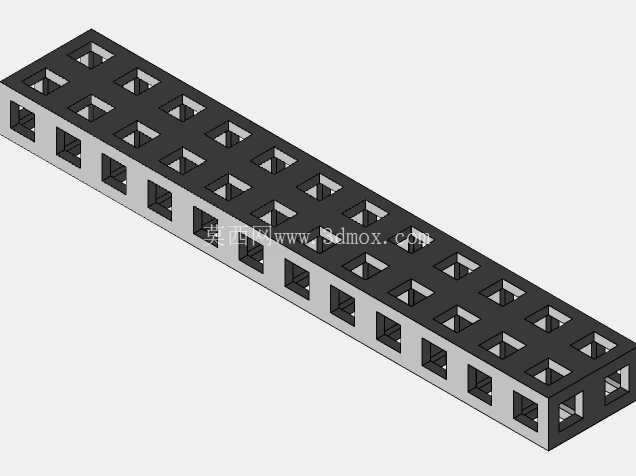

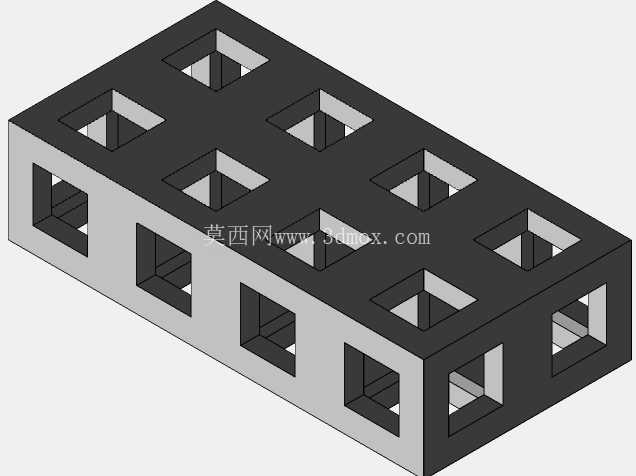

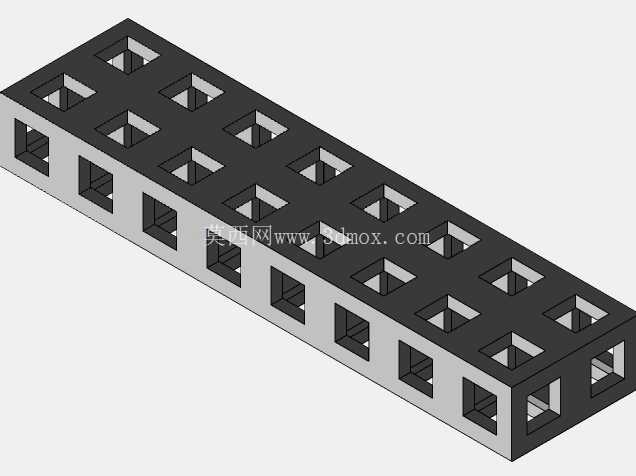

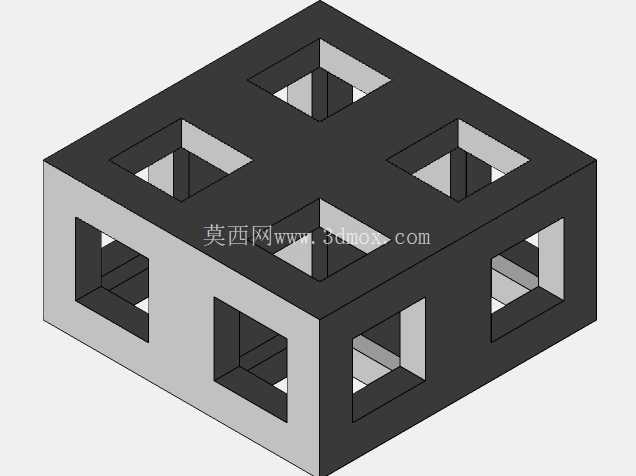

　　从结构设计上看，整体采用长条形镂空框架构型，框架的三个相邻立面都规则排布了方形镂空槽，这种设计首先是为了降低整体结构自重，避免工装自身重量对测试端的扭矩传感器数据造成干扰，同时镂空槽可以作为测试过程中的观察窗口，方便测试人员实时查看齿轮啮合状态，也能为高速运转的齿轮组提供充足的散热空间，避免长时间测试过程中积热导致齿轮材质性能发生变化，影响测试结果的准确性。框架上的镂空槽同时兼具安装接口的作用，不同规格的齿轮轴支座、轴承座可以通过这些方形槽快速调整安装位置，不需要重新加工安装孔位，就能适配不同模数、不同齿数、不同材质的待测试齿轮组安装需求，大幅缩短不同测试批次之间的工装调整时间。

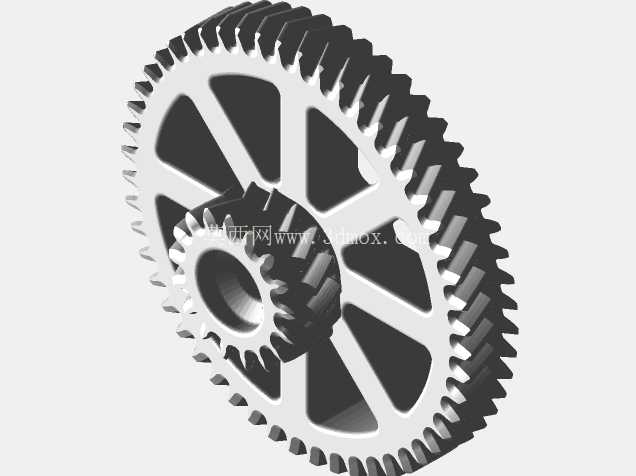

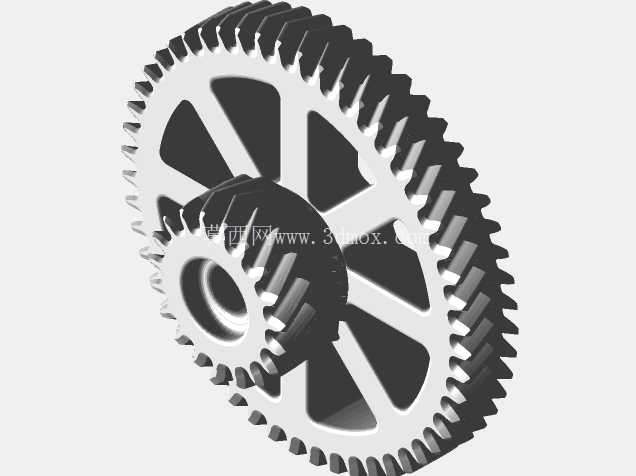

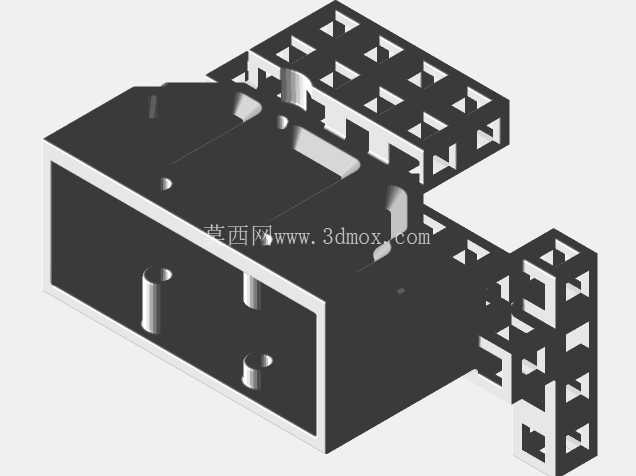

　　在安装边界设计上，框架两端的端面预留了与CIMS测试单元对接的定位止口，止口的形位公差严格按照测试设备的同轴度要求设计，保证安装后变速箱的输入输出轴与测试单元的动力轴、扭矩检测轴保持同轴，避免额外的径向力对齿轮啮合测试数据产生干扰。框架底部设计了平直的安装基准面，可以直接固定在测试台的T型槽工作台上，基准面的平面度控制在0.02mm以内，保证安装后整体结构不会出现倾斜，防止齿轮啮合过程中出现偏载。内部的齿轮安装腔采用贯通式设计，沿着框架长度方向可以布置多组平行的齿轮轴，既可以完成单对齿轮的啮合性能测试，也可以搭建多级传动的齿轮组，完成不同传动比下的整体传动效率测试。

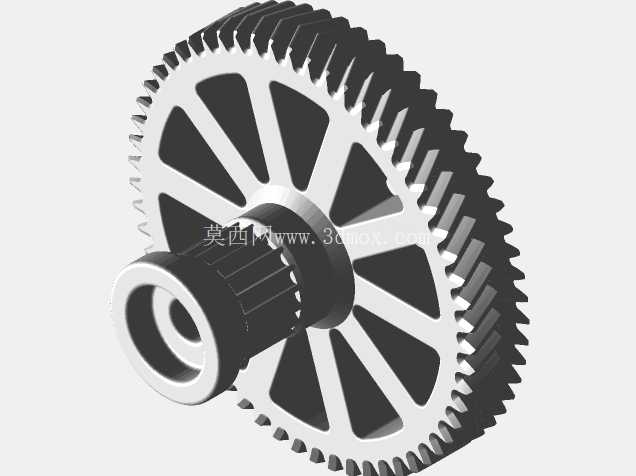

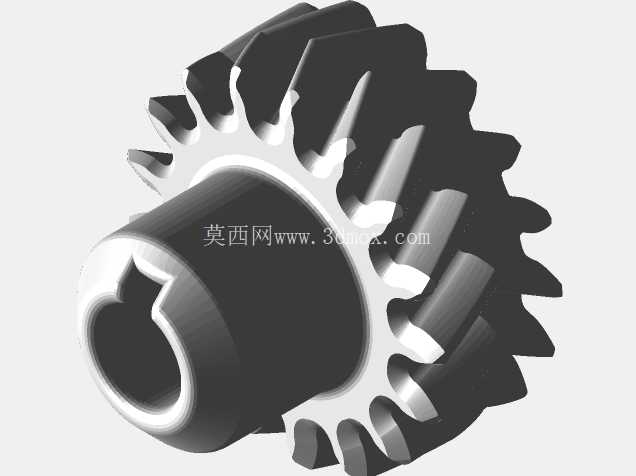

　　考虑到测试过程中需要频繁更换待测试齿轮，框架侧面的镂空槽尺寸经过专门核算，足够操作人员将手或者专用工具伸入腔体内完成齿轮、轴套、轴承的更换操作，不需要将整个变速箱从测试台上拆卸下来，进一步提升测试效率。框架的壁厚设计经过刚度校核，在承担最大测试扭矩的情况下，框架的变形量控制在0.01mm以内，不会因为结构变形导致齿轮轴的平行度超差，保证测试过程中齿轮啮合状态的稳定性。这种镂空框架式的设计，相比封闭式的变速箱壳体，不仅加工难度更低，而且在测试过程中可以快速排查齿轮卡滞、异常磨损等问题，不需要拆开整个壳体就能观察到内部所有齿轮的运转状态。在实际使用场景中，这款测试变速箱可以覆盖3D打印塑料齿轮、机加工金属齿轮、粉末冶金齿轮等多种材质齿轮的性能测试需求，通过调整轴的安装位置，还可以完成直齿轮、斜齿轮等不同齿形齿轮的测试，是小型传动部件研发实验室、机器人竞赛团队验证传动方案的实用工装结构。
