可调式机械升降传动机构结构设计

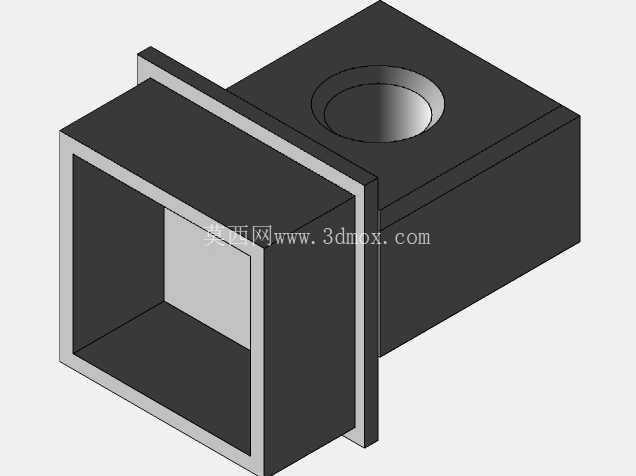

　　这套机械升降传动结构，核心解决的是车间小型工位物料抬升、轻型工装高度微调场景下，旋转输入转直线升降输出的传动需求，在轻工装配线、小型检测工位、非标工装台架的配套结构中应用十分广泛，区别于大负载液压升降、丝杠升降结构，这套结构更适配10kg以内轻负载、短行程、高频次往复升降的工况，不需要配套复杂的驱动控制单元，仅靠圆周方向的动力输入就能实现稳定的直线抬升动作。从结构功能逻辑来看，这套机构通过内置的楔形凸轮传动副，把输入轴端的圆周旋转运动，平稳转换为升降推杆的垂直直线运动，传动过程中设置了6°的楔形传动角，既保证了传动过程的自锁性能，避免负载端反向施压导致机构回落，也兼顾了传动效率，不会因为传动角过小导致输入扭矩需求过高。

　　结构上预留了M10规格的安装调节螺孔，安装时可以根据实际台架的安装面公差，微调机构的固定位置，补偿安装面的平面度误差、装配同轴度偏差，不需要额外加工定制安装转接板，能直接适配多数标准工业铝型材台架、钢板焊接工装架的安装孔位。设计过程中优先考虑了机构的安装边界约束，整体结构的径向轮廓控制在紧凑尺寸范围内，不会占用过多台架下方的安装空间，升降推杆的伸出端做了平位加工，既可以直接连接工装载台、物料托盘，也可以转接浮动接头抵消侧向负载，避免推杆承受径向力导致磨损加剧。传动副的接触位置做了耐磨结构设计，长期往复运行下的磨损量可控，日常维护只需要定期在楔形接触面涂抹润滑脂即可，不需要频繁拆解更换易损件。

　　在实际工况适配中，这套结构可以配套手轮做手动高度调节，用在实验室检测台、工装夹具高度微调工位，也可以连接低速伺服电机、步进电机做电控自动升降，适配自动化生产线里的工件抬升、避让、定位动作，传动过程的行程线性度好，升降过程无明显卡顿，不会出现爬行现象，对于行程在50mm以内的轻负载升降需求，这套结构的综合成本、安装便捷性、维护难度都远低于常规的丝杠升降、气缸升降方案。

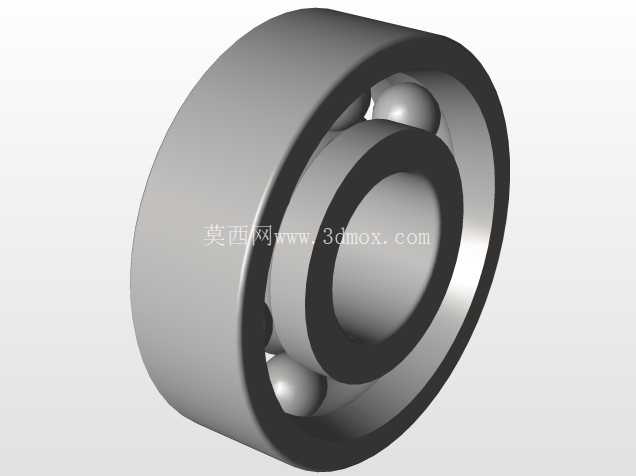

　　结构设计时充分考虑了加工工艺性，所有零部件都可以采用常规的车削、铣削工艺加工，不需要特殊的定制刀具或者五轴加工设备，普通机加工车间就能完成全部零件的加工制作，装配过程也不需要专用工装，按照装配顺序依次装入凸轮副、推杆、锁紧件即可，装配完成后转动输入轴就能验证传动顺畅度，调试门槛很低。安装边界上，机构的底部安装面做了定位止口设计，装配时可以快速和台架安装孔位找正，不需要反复调整同轴度，侧面的锁紧螺钉可以在安装位置调整到位后快速锁死，避免运行过程中出现机构移位。针对不同工况的使用需求，这套结构的楔形凸轮可以根据实际需要的升降行程、输入扭矩需求调整楔形角度，不需要改动整体的外部安装尺寸，就能适配不同的负载和行程要求，通用性较强。
