SCARA水平关节机械臂结构设计

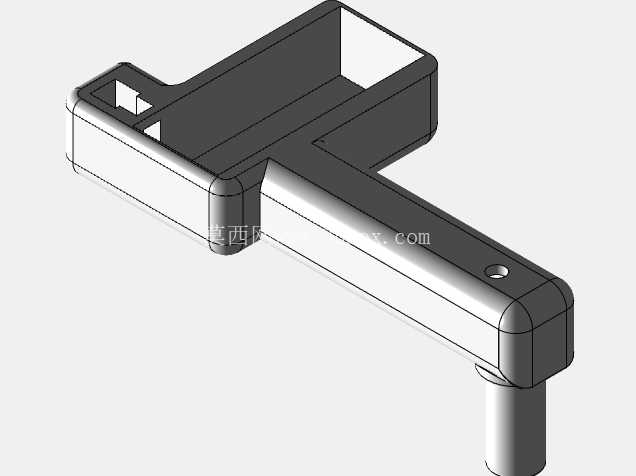

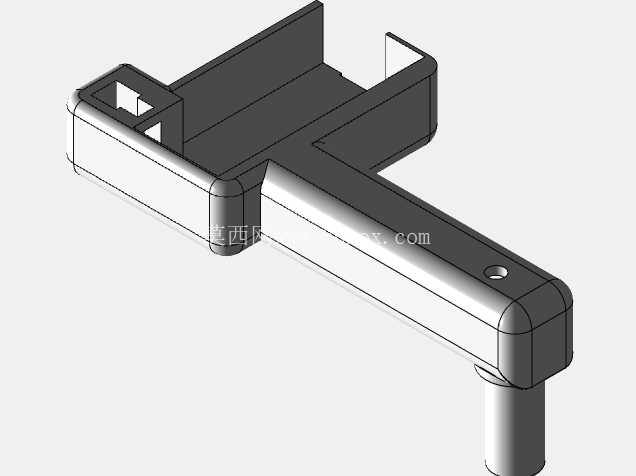

　　从结构布局来看，大臂与小臂采用了等强度的箱型截面设计，臂体内部预留了走线空腔，末端气管、伺服电机动力线与编码器线都可以从臂体内部穿行，避免外部走线在高速往复运动时出现勾挂、线缆磨损的问题，同时也能降低运动过程中线缆拖拽带来的附加负载，提升关节动态响应速度。大臂根部的回转关节采用交叉滚子轴承作为回转支撑，相比普通深沟球轴承，交叉滚子轴承能同时承受径向、轴向与倾覆力矩，在相同安装尺寸下支撑刚度提升40%以上，能有效抵消小臂伸展到最大行程时产生的倾覆力矩，减少末端在高速启停时的振动余量。在3C电子组装、轻载物料分拣、精密点胶锁付这类对平面定位精度要求高、作业节拍快的生产场景里，SCARA机械臂的应用占比常年居高不下，这类设备凭借水平方向两关节的串联结构，能在有限的作业半径内实现极高的XY平面重复定位精度，同时Z轴方向保留垂直升降与末端旋转自由度，完美适配平面内的快速拾放、对位装配作业。本次呈现的SCARA机械臂结构，从设计之初就瞄准桌面级轻载作业场景，没有盲目追求大负载与超长臂展，而是把结构紧凑性、安装适配性放在设计优先级的前列。

　　小臂末端的Z轴升降模组采用集成式直线导轨搭配同步带传动结构，没有选用体积庞大的丝杠模组，就是为了压缩末端执行器的安装空间，让整个臂体在运动到极限位置时不会和周边工装、输送线产生干涉。设计过程中对安装边界做了反复校核：底座安装孔采用标准圆周分布布局，适配市面主流桌面级设备的安装台面，不需要额外做转接板就能直接固定在铝型材工作台或者设备机架上；整个臂体在完全收缩状态下的投影尺寸控制在极小范围内，就算是多台SCARA并排布置在同一条组装线上，相邻臂体在全行程运动时也不会出现碰撞干涉，能最大化利用生产车间的平面空间。

　　从功能特性上看，这款SCARA的关节传动全部采用零背隙谐波减速器搭配小惯量伺服电机，在1kg额定负载下能实现0.02mm以内的重复定位精度，完全满足手机零部件组装、小型电路板插件、标签贴合这类精密作业的精度要求；臂体外壳采用轻量化铝合金材质，经过有限元拓扑优化，在保证结构刚度满足1.5倍额定负载工况下不变形的前提下，把运动部件的重量降到最低，让关节电机的负载率控制在60%的合理区间，既不会因为负载率过高导致电机长时间过热，也不会因为电机选型冗余造成成本浪费、运动惯量过大。

　　在实际产线应用中，这类SCARA机械臂可以搭配视觉定位系统，完成散乱来料的动态拾放，也可以加装电动螺丝刀、点胶阀、吸嘴等不同末端执行器，快速切换作业功能，不需要对臂体主体结构做任何改动，只需要更换末端法兰上的执行组件、调整对应的运动路径参数就能完成产线换型，非常适合多品种小批量的柔性生产场景。设计时还特意考虑了维护便利性，关节处的密封端盖采用快拆结构，日常维护时不需要把整个臂体从设备上拆下来，只需要拆开对应关节的端盖就能完成减速器润滑、线缆检查等常规保养作业，大幅降低设备后期的运维成本。臂体上的限位槽与硬限位块做了双重行程保护，就算控制系统出现软限位失效的情况，硬限位块也能在关节运动到极限角度前顶住臂体，避免关节过转造成内部线缆扯断、减速器损坏的问题，提升设备运行的安全性。
