机器人配套敲击发声鼓体结构设计

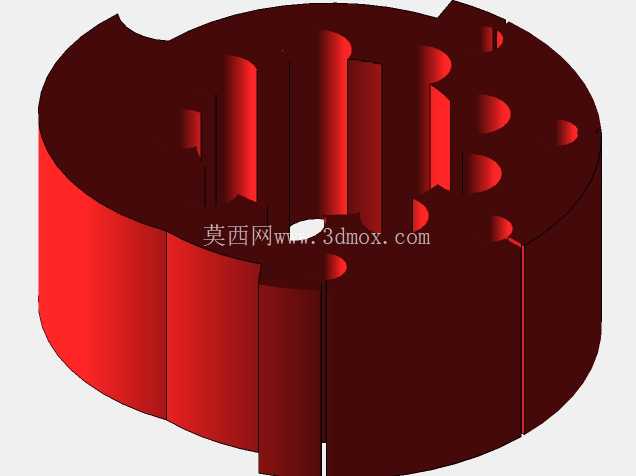

　　这款鼓体结构是面向表演类仿生交互机器人开发的配套发声执行部件，核心作用是承接机器人敲击动作输出稳定的鼓类音效，适配迎宾展演、科普互动、文娱演出等多类场景的机器人表演需求，可直接集成到四轴表演机器人、人形交互机器人的末端执行单元配套体系中。从结构设计逻辑来看，整体采用同轴回转体构型，主体为圆柱状鼓身，顶部做了非对称的异形切边处理，既规避了机器人手臂敲击运动轨迹的干涉边界，也能在多鼓组排布时压缩整体安装空间，适配不同排布密度的鼓组阵列需求。

　　鼓身内部设置了多道沿周向均匀分布的径向加强筋，筋条高度与鼓身内腔深度匹配，一方面可以提升薄壁鼓身的结构刚性，避免长期高频敲击下出现鼓壁形变导致的音准偏移，另一方面筋条之间形成的空腔可以优化鼓腔的共鸣效果，让敲击发出的声响更具层次感，无需额外加装共鸣结构就能达到展演所需的音效表现。鼓身侧壁预留了多组不同直径的沉孔结构，这些孔位沿周向非均匀排布，部分孔位用于安装鼓面固定压圈，可适配不同材质的鼓面安装需求，无论是PVC合成鼓面还是动物皮质鼓面都能通过压圈锁紧实现可靠固定，另一部分孔位为安装定位孔，可通过紧固件将鼓体直接固定在机器人配套的安装支架上，孔位的公差设计按照IT7级精度控制，能保证安装后鼓面的水平度偏差不超过0.2mm，确保机器人每次敲击的落点位置一致性。从安装边界尺寸来看，鼓体整体外径控制在120mm范围内，总高度不超过80mm，属于小型化的配套鼓件，单鼓重量控制在150g以内，不会给机器人末端关节带来过大的负载压力，适配负载能力在500g以内的小型机械臂使用。鼓体顶部的异形缺口设计角度经过运动仿真验证，刚好避开机器人手臂敲击收回时的运动包络，不会出现手臂收回时磕碰鼓身边缘的问题，同时缺口位置的边缘做了R3的圆角过渡，避免尖锐边角对机器人外壳或者操作人员造成剐蹭损伤。

　　在功能特性上，这款鼓体除了基础的发声功能外，内部的加强筋结构还预留了传感器安装位，可加装压电式敲击传感器，当机器人敲击鼓面时，传感器可以采集敲击力度信号反馈给机器人控制系统，实现敲击力度的闭环调整，让机器人可以根据表演需求输出不同响度的鼓声，模拟真人击鼓的力度变化效果。鼓身的材质选型默认采用ABS工程塑料注塑成型，也可根据使用场景需求更换为铝合金材质，铝合金版本的鼓体共鸣效果更佳，适合高频次的商用展演场景，长期使用不会出现材质疲劳导致的音效变化。鼓面的安装结构采用快拆式压圈设计，无需专用工具就能完成鼓面的更换，当鼓面出现磨损或者需要更换不同音色的鼓面时，只需要松开压圈上的紧固螺钉就能快速替换，降低后期维护的复杂度。

　　在实际场景适配中，这款鼓体既可以单鼓独立使用，搭配单臂机器人实现简单的节奏敲击表演，也可以多个鼓体按照音阶排布组成鼓阵，配合多轴机器人实现复杂的乐曲演奏，适配科技馆互动展项、商场迎宾表演、主题活动演出等不同场景的使用需求。结构设计过程中针对敲击受力做了有限元仿真验证，在鼓面中心施加10N的瞬时敲击力时，鼓身的最大形变量不超过0.05mm，完全满足长期使用的结构强度要求，不会因为反复敲击出现结构开裂或者连接松动的问题。鼓体底部设置了定位止口，与安装支架配合时可以实现快速定位，不需要反复调整安装位置就能保证鼓面中心与机器人敲击末端的运动轨迹对齐，减少现场安装调试的工作量。
