工业机器人重载旋转基座结构设计

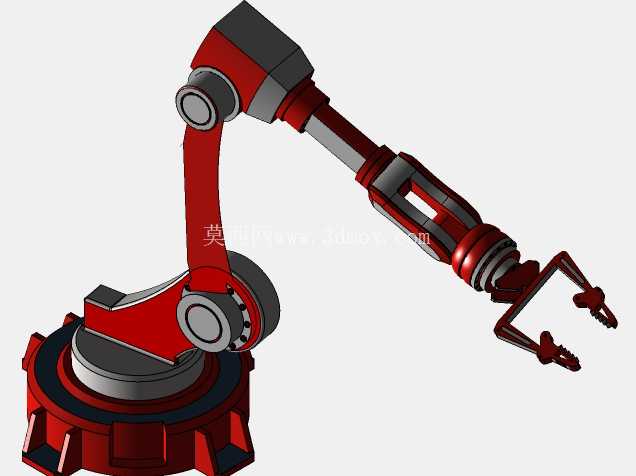

该结构为工业机器人配套的重载旋转基座部件，主要应用于多关节工业机器人的底部回转支撑场景，承担整机上部臂体、末端执行器及作业负载的全部重量传递，同时实现机器人整机绕垂直轴的周向回转动作，是落地式工业机器人实现作业范围覆盖的核心承载部件。从实际应用场景来看，这类基座常配套于四轴、六轴码垛机器人、搬运机器人，在汽车零部件焊装线、仓储物流码垛工位、重型工件上下料工位中广泛使用，需要承受上部结构偏载带来的倾覆力矩，同时保证回转过程的定位精度与运行平稳性。

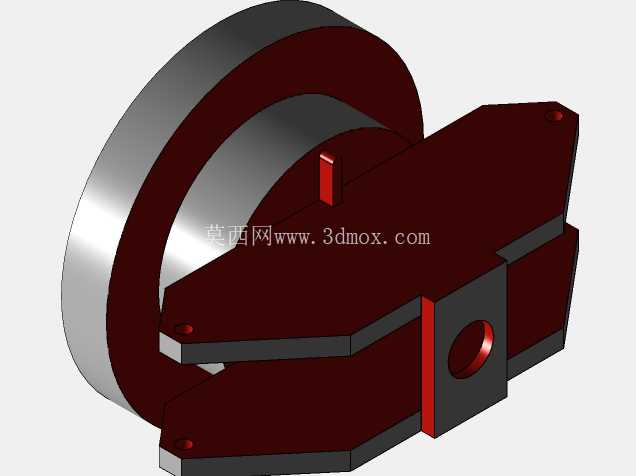

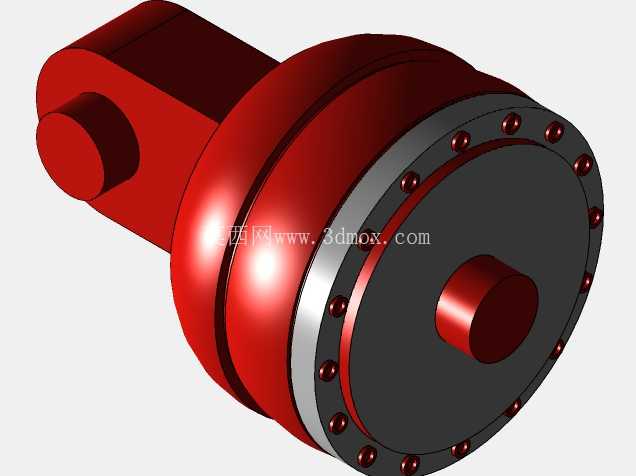

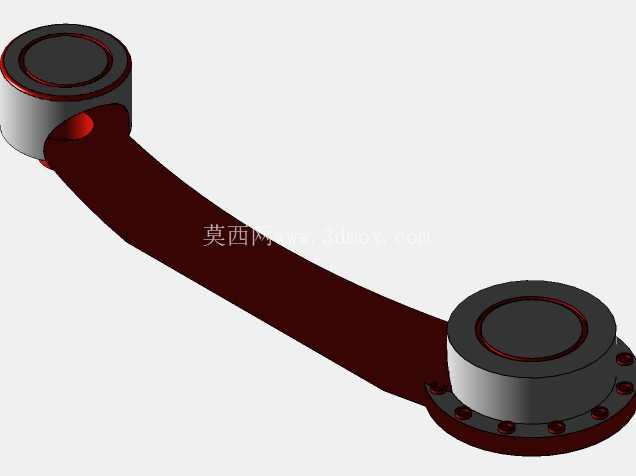

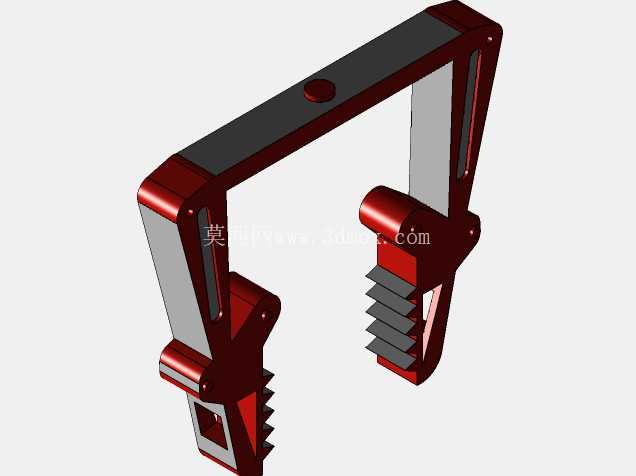

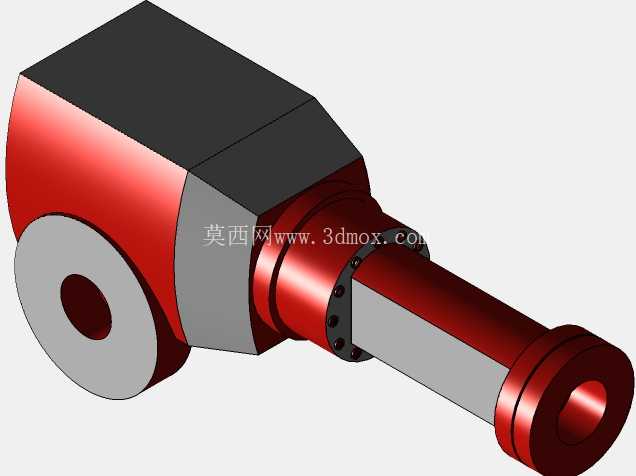

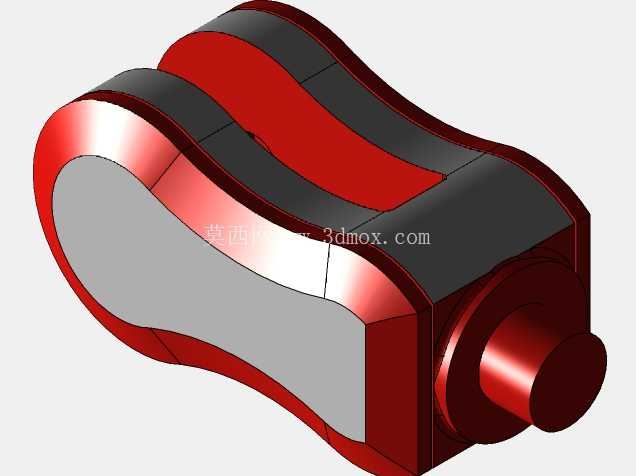

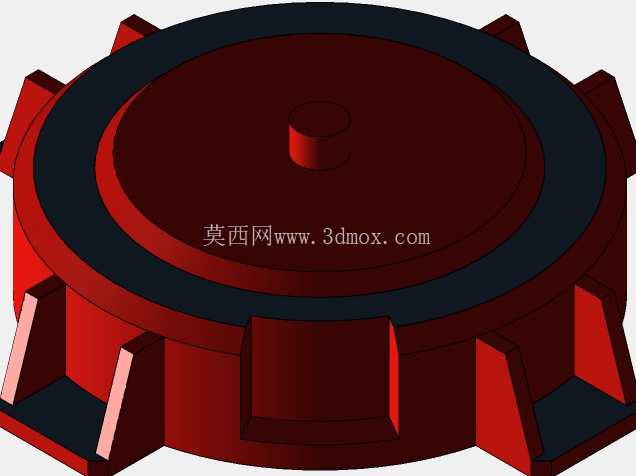

从功能特性上看，该基座采用带周向加强筋的圆盘式主体结构，顶部中心设置的凸台为回转支承的定位止口，用于与交叉滚子回转支承的内圈或外圈完成定位配合，保证回转中心的同轴度误差控制在机械装配允许的公差范围内；外圈均匀分布的凸耳结构为基座与地面安装底座、或者行走轴滑台的连接安装位，每个凸耳上预留的安装孔可通过高强度螺栓完成锁紧，分散基座受到的倾覆载荷，避免局部应力集中导致的结构变形。主体外侧周向均匀布置的竖向加强筋，从基座底部安装面一直延伸至顶部圆盘外缘，针对重载工况下的弯曲应力做了结构强化，在控制整体铸件重量的前提下，大幅提升基座的径向与轴向刚度，减少机器人高速启停、急转过程中的基座形变，保证末端执行器的重复定位精度。

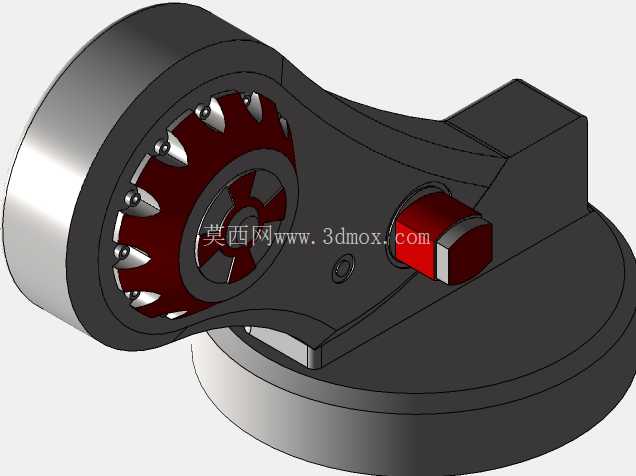

设计思路上，该结构优先考虑铸造工艺的可行性，所有转角位置均设置了铸造圆角，避免尖角位置的应力集中，同时适配砂型铸造的拔模斜度要求，减少后续机加工的余量；顶部环形凹槽用于容纳回转支承的安装螺栓、以及回转驱动齿轮的啮合空间，避免传动部件外露带来的安全隐患，同时可在凹槽内填充润滑脂，为齿轮啮合、回转支承滚动体提供持续润滑，降低日常维护频次。基座内部采用中空腔体结构，既可以减轻整体自重，也预留了伺服电机、谐波减速器或者RV减速器的安装空间，同时方便机器人本体的动力线缆、信号线缆从腔体内部穿过，连接到底部的电气控制柜，避免线缆外露在回转过程中出现拉扯、磨损的问题。

从安装边界尺寸来看，该基座的最大外径适配120kg-200kg负载级别的工业机器人安装需求，顶部止口的尺寸与标准规格回转支承的安装孔位完全匹配，底部安装凸耳的孔位间距符合通用工业机器人的安装底座尺寸规范，可直接替换同负载级别机器人的原有基座，不需要对现场安装地基做额外改造。基座的总高度控制在合理范围内，在保证内部驱动部件安装空间的前提下，尽可能降低整机的重心高度，提升机器人作业过程中的抗倾覆能力，尤其是在末端携带重型工件做伸展动作时，较低的重心可以减少对地面安装螺栓的剪切力，提升设备运行的安全性。

在结构细节处理上，每个加强筋的厚度根据受力仿真结果做了差异化设计，对应安装凸耳位置的加强筋厚度更大，用于传递安装螺栓的锁紧力与作业载荷，非安装位的加强筋适当减薄，控制整体铸件的成本；顶部圆盘的平面度要求满足回转支承安装的精度标准，机加工过程中需要一次装夹完成止口与安装平面的加工，保证两者的垂直度与同轴度，避免回转支承安装后出现卡滞、回转阻力不均的问题。基座底部设置的环形定位面，与地面安装板的定位凸台配合，可快速完成安装时的中心对位，减少现场安装调试的时间成本，同时保证回转中心与预设的作业基准点重合，降低后续机器人示教编程的坐标校准工作量。
