180度翻转铰接式矩形管连接构件

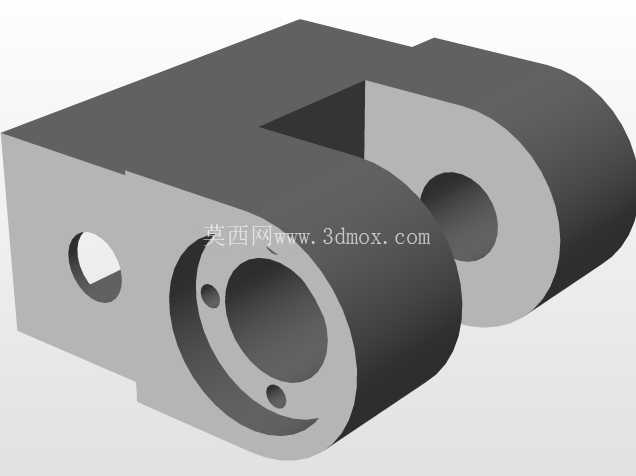

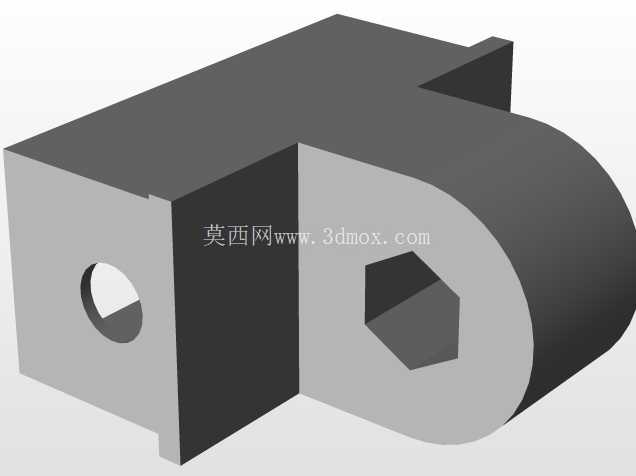

　　在各类需要实现杆件间角度翻转调整的设备结构中，这类铰接式矩形管连接构件是十分常见的功能部件，常被应用在折叠支架、可调角度支撑臂、翻转工作台架、便携设备折叠支撑结构等场景中，核心作用是实现两根同规格矩形管材之间的0到180度范围角度翻转，同时在指定角度下提供足够的连接刚性，满足结构承载需求。从结构设计逻辑来看，该构件采用分体式装配思路，两根矩形管的对接端分别加工出适配的铰接耳座结构，通过销轴实现转动副的连接，铰接位置的配合间隙经过严格控制，既保证转动过程无卡滞，又避免间隙过大导致翻转到位后出现结构晃动。构件的主体部分直接采用标准矩形型材加工，不需要额外定制异形管材，大幅降低了加工成本与物料采购难度，型材的壁厚选择兼顾了结构强度与整体重量，在常规静态支撑载荷下不会出现管壁变形问题。铰接端的耳座与矩形管的连接采用满焊工艺，焊接位置做了应力释放处理，避免长期翻转受力后焊缝出现开裂问题，销轴端部设置有轴向限位结构，防止设备运行过程中销轴窜出脱落，提升结构运行可靠性。

　　从安装边界来看，该构件的两根矩形管截面尺寸完全一致，在翻转至180度平直状态时，整体外轮廓与单根等长矩形管保持一致，不会出现额外的凸起结构，方便外部包覆件或其他附属结构的安装；当翻转至90度直角状态时，铰接位置的外轮廓不会超出矩形管的外侧边线，能够满足紧凑安装空间的使用需求，不会与周边相邻结构产生运动干涉。在实际功能实现上，该铰接结构可以根据使用需求在铰接位置加装角度锁止结构，比如在铰接耳座上加工定位销孔，当杆件翻转到指定角度后插入定位销，即可实现角度的固定，满足不同工况下的支撑角度需求；如果需要实现自动翻转，也可以在铰接位置加装扭簧或者小型驱动元件，实现杆件的自动弹开或者动力驱动翻转，适配不同设备的功能需求。

　　这类构件的设计没有采用复杂的异形结构，所有加工面均为常规机加工可以实现的平面与孔位，不需要五轴加工等特殊工艺，普通的铣削、钻削、焊接设备即可完成全部加工工序，适合批量生产加工。在结构强度校核层面，铰接位置的销轴剪切强度、耳座的抗拉强度、矩形管的抗弯强度均按照常规支撑载荷的1.5倍安全系数做了冗余设计，能够应对日常使用中的偏载、冲击载荷等工况，不会出现结构失效问题。在实际选型应用中，设计人员只需要根据自身设备的承载需求选择对应壁厚的矩形管规格，调整铰接耳座的厚度与销轴直径，即可快速衍生出适配不同载荷等级的同结构连接件，不需要重新做整体结构的设计迭代，能够大幅缩短相关设备的研发周期。

　　该构件的转动副位置预留了润滑脂加注空间，长期使用时可以定期加注润滑脂，降低铰接位置的磨损，延长构件的整体使用寿命，避免长期无润滑转动导致的铰接位置卡滞、磨损间隙过大等问题。从运动轨迹来看，两根矩形管在绕销轴翻转的全过程中，管端的倒角结构做了避让设计，翻转到0度折叠状态时两根矩形管可以完全贴合，折叠后的整体厚度仅为单根矩形管厚度加上铰接耳座的厚度，能够最大程度缩小折叠后的收纳体积，适配便携设备、折叠类工装的收纳需求。
