法兰安装式单杆直线液压缸结构设计

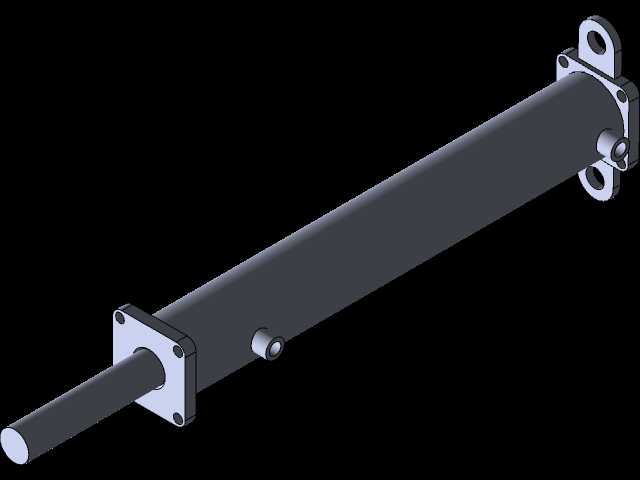

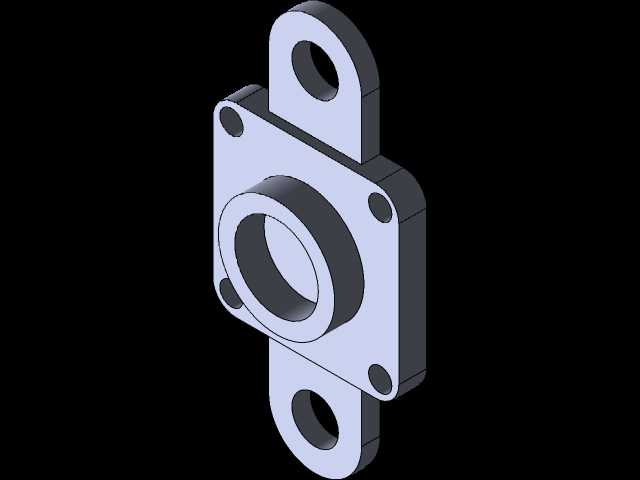

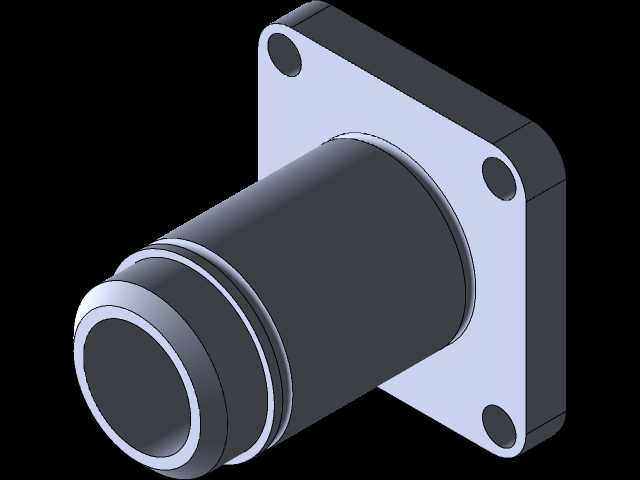

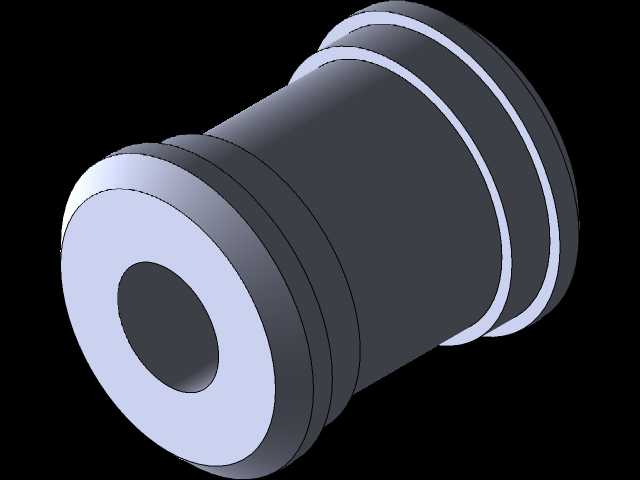

这款带方形安装法兰的单出杆液压缸，是液压传动系统里最常见的直线执行元件，在各类工业液压回路里承担着将液压能转换为往复直线机械能的核心作用，广泛适配机床进给、工装夹紧、工程机械动作驱动、自动化生产线工位推移等多种工况。从结构设计来看，缸筒采用等径直筒结构，两端通过端盖配合紧固件完成密封与固定，前端方形法兰直接开设四个安装通孔，可直接通过螺栓固定在设备安装基面，相比耳环式、铰轴式安装，法兰安装的抗偏载能力更强，能承受一定的径向倾覆力矩，适合安装空间规整、执行动作方向固定的工位。活塞杆从前端盖中心伸出，杆端做平端面处理，可根据实际连接需求加工外螺纹或者连接孔，直接对接负载端的连接结构，端盖内部集成了导向环与密封件槽位，建模时完整还原了密封安装位的尺寸边界，可直接用于密封件选型参考。缸筒侧部预留的两个油口分别对应无杆腔与有杆腔的进出油通道，油口位置做了凸台加厚处理，避免管路连接时的应力集中造成缸筒变形，建模时油口的内螺纹深度、凸台外径都按照常规液压阀块连接标准做了参数化设置，可根据实际系统压力调整油口通径规格。尾部端盖集成了带通孔的吊耳结构，既可以在设备检修时作为吊装受力点，也可在需要浮动支撑的工况下加装辅助支撑轴，抵消长行程工况下活塞杆伸出过长带来的杆体挠曲变形。从安装边界来看，设计时充分考虑了安装空间的避让需求，法兰安装面到缸筒尾部的轴向尺寸、缸筒外径、活塞杆伸出最大行程都做了明确的尺寸约束，选型时可直接根据设备内部安装空间核对尺寸，不需要额外做结构干涉检查。建模过程中对各个配合面的公差带做了隐含的设计考量，比如缸筒内壁与活塞的配合、活塞杆与前端盖导向套的配合都按照H7/f8的间隙配合设置建模间隙，既保证运动过程无卡滞，也能避免间隙过大造成内泄超标。这类液压缸在实际应用中可根据系统压力等级调整缸筒壁厚、活塞杆直径参数，当前模型的结构形式覆盖了中低压液压系统的常规使用需求，各个零部件都做了独立的实体建模，可直接导出工程图用于生产加工参考，也可导入液压系统仿真软件中做运动干涉验证、负载匹配校核。
