带凸台定位孔的安装承载平板结构

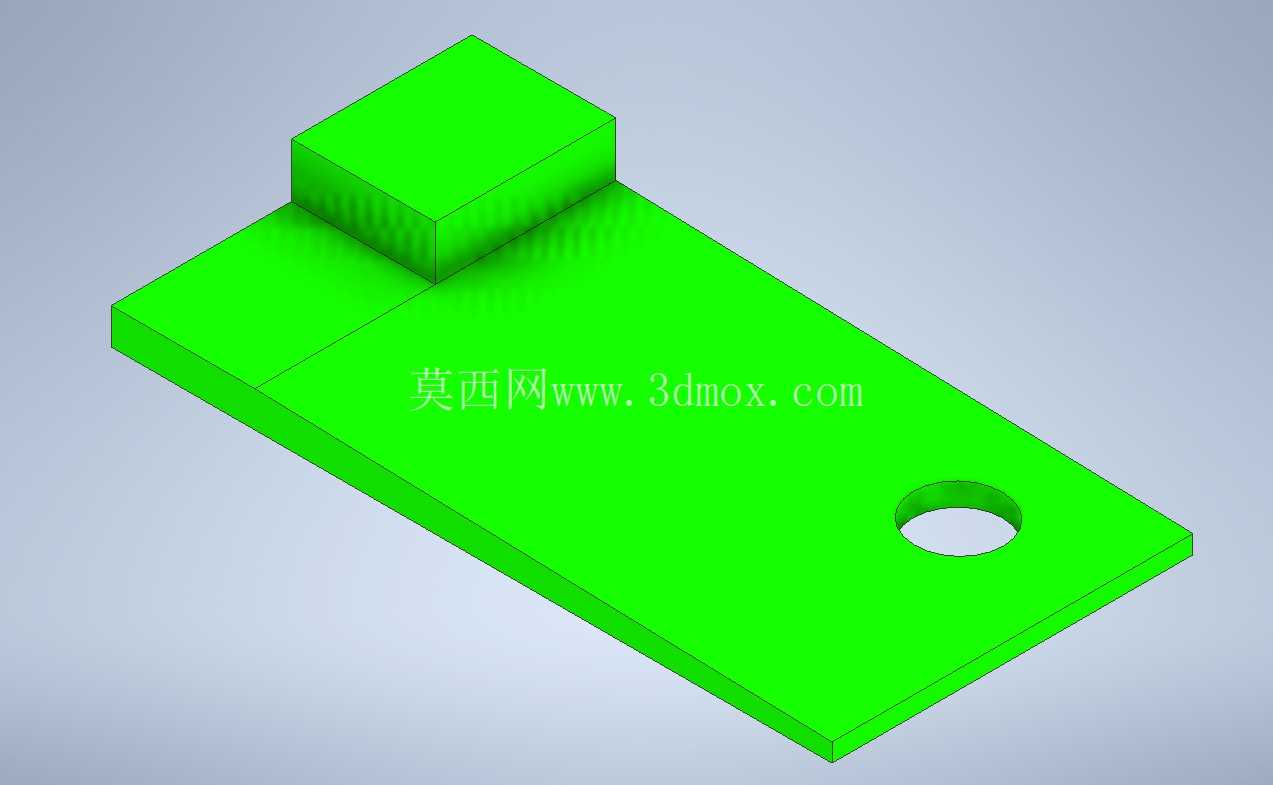

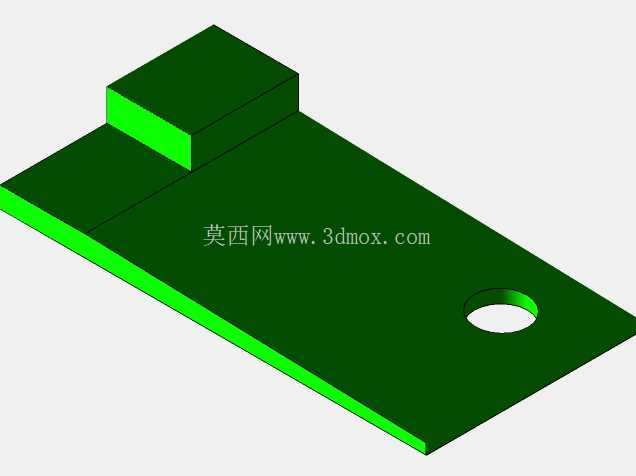

　　这类带凸台与定位孔的平板结构，在小型电子设备内部安装、通讯终端内部组件固定场景中应用十分广泛，很多手持检测设备、小型信号传输模块的内部承载框架都会用到类似结构。从实际使用场景来看，该平板主体承担基础承载作用，上方的一体式凸台主要用于限位配合，对应装配时可以快速卡入配套组件的凹槽位，省去额外的定位销安装工序，在小批量设备组装时能有效提升装配效率，减少对位偏差带来的装配返工问题。平板上开设的通孔为安装过孔，孔径尺寸适配常用的M3规格紧固件，孔位边缘做了微小的倒角处理，避免紧固件穿入时刮伤螺纹表面，也能减少装配时孔位与螺杆的卡滞问题。设计时采用一体式注塑或钣金折弯成型的思路，凸台与平板主体为一体化结构，没有额外的拼接缝隙，避免了拼接结构带来的强度薄弱点，在承受侧向挤压力时不会出现凸台脱落的问题。平板主体的厚度根据承载需求设定，常规使用场景下厚度控制在2mm到3mm区间，既能保证整体结构的刚性，在承受1kg以内的组件重量时不会出现明显的形变，也不会因为厚度过大造成整体重量超标，适配便携式设备的轻量化设计需求。

　　凸台的高度根据配套卡接件的凹槽深度匹配，常规设计中凸台高度比凹槽深度小0.1mm到0.2mm，保证装配后凸台顶面与凹槽底面留有微小间隙，避免装配时出现顶死导致组件无法完全贴合的问题，凸台的侧边做了微小的拔模斜度，不管是采用注塑成型还是钣金冲压成型，都能顺利脱模，减少成型后的打磨修整工序。安装孔的位置设置在平板的边缘区域，避开了上方凸台的投影范围，紧固件安装时不会与凸台位置产生干涉，装配时可以直接从平板下方穿入紧固件，不需要额外避让凸台结构，操作空间充足。

　　从安装边界来看，平板整体为矩形结构，四个边角做了微小的圆角处理，避免锐边划伤操作人员，也能减少安装时与周边结构的刮擦，整体外轮廓尺寸适配小型设备的内部安装腔，安装时不需要对周边结构做额外的切削修改，直接放入腔体内通过紧固件固定即可。这类结构在实际使用中，除了承担承载作用，凸台还能起到防呆作用，装配时如果组件方向放反，凸台会与组件的结构产生干涉，无法完成装配，能有效避免组装时的方向错误问题，降低生产线的错装率。平板的表面平整度控制在0.1mm以内，保证安装在上方的组件能够完全贴合，不会出现倾斜问题，对于需要保证平面度的电子元件来说，这种平整度设计能避免元件安装后出现受力不均导致的引脚脱焊问题。

　　在材料选择上，如果是用于普通室内环境的设备，可以采用ABS材质注塑成型，成本较低且成型精度足够；如果是用于户外环境的通讯设备，则可以采用铝合金板材铣削成型，提升结构的耐腐蚀性与结构强度，适应高低温变化带来的形变影响。设计时还考虑了走线需求，平板的边缘没有设置凸起的挡边，安装在平板上的组件连接线可以从平板侧边顺利引出，不会被结构挤压造成线路破损，孔位的边缘也做了圆滑处理，即使有线路从孔位穿过，也不会被孔边的锐边割破绝缘层。
