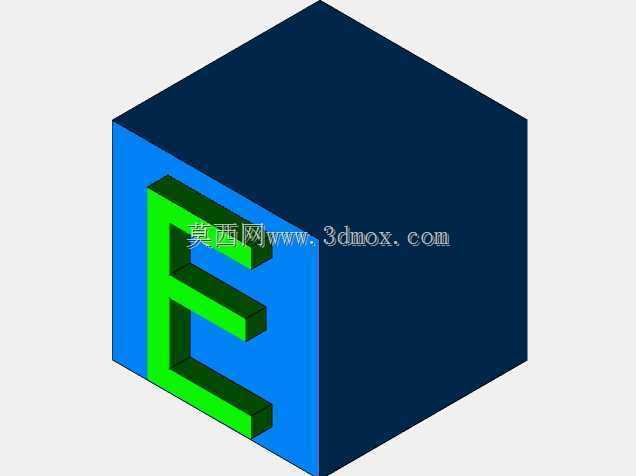

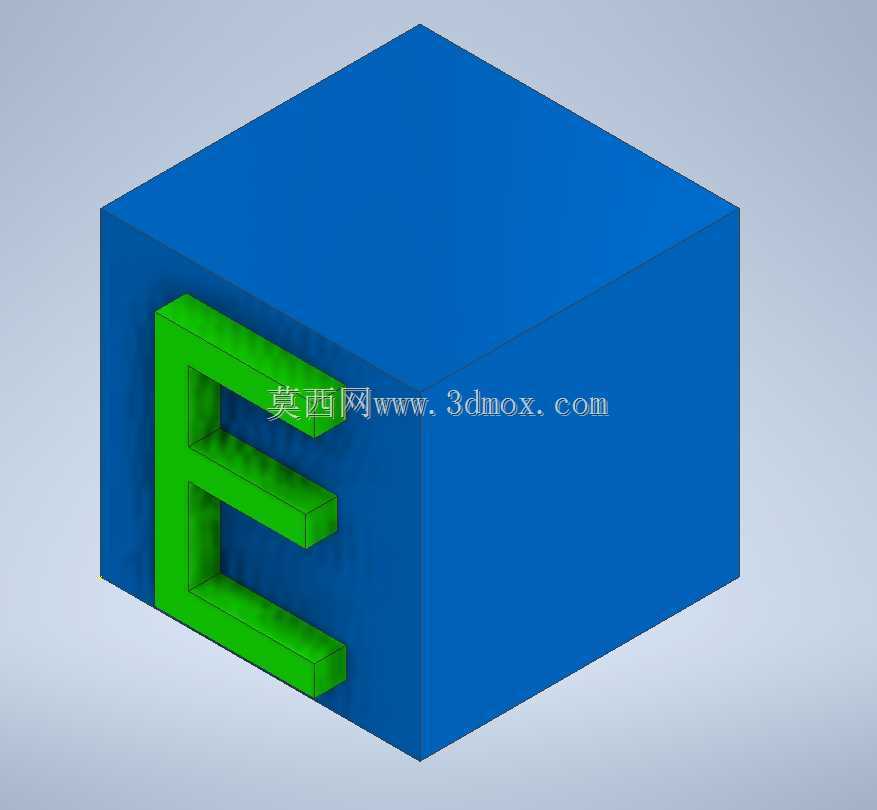

带立体E标识的蓝色方块功能组件结构

　　在电力输配环节的变压器配套组件设计中，这类带嵌入式立体标识的方块结构常被用作端子标识块、相序指示组件或是功能分区隔件，实际安装在变压器的接线仓、端子排区域或是外壳的功能标识位，帮助运维人员快速识别回路属性、相序类别，避免接线、检修过程中出现误判。从结构设计逻辑来看，整体采用正六面体基座作为主体，是因为这类安装场景多为规整的柜内、仓内平面区域，方正的外形可以最大化利用安装空间，同时保证与相邻组件的贴合度，不会出现异形结构带来的间隙过大、安装不稳的问题。基座表面嵌入的立体E形结构，没有采用印刷、粘贴标识的方案，而是选择一体成型的凸起结构，主要是考虑到变压器运行环境存在一定的温度波动、油污附着以及长期的空气氧化问题，平面印刷标识容易在三到五年的运维周期内出现脱落、褪色、被油污覆盖无法辨识的问题，立体凸起结构即使表面积聚灰尘、油污，运维人员通过触摸也能快速识别标识内容，同时一体成型的结构不存在粘接层老化脱落的风险，全生命周期内的标识可靠性远高于平面标识。

　　从安装边界来看，这类方块组件的基座边长通常根据安装位的预留空间做适配，常规应用场景下边长控制在30mm到80mm区间，凸起的E形结构高度控制在5mm到10mm，既不会因为凸起过高在仓内布线时勾挂线缆，也不会因为凸起过浅失去触摸辨识的作用。E形结构的笔画宽度做了等宽设计，所有转角处都做了R1到R2的圆角过渡，一方面是建模过程中避免尖锐转角带来的应力集中问题，在注塑或者机加工生产时，圆角结构可以提升材料填充的流畅度，减少尖角处的缺料、开裂风险；另一方面在现场安装、检修过程中，圆角结构不会划伤作业人员的手部，也不会刮破线缆的绝缘层，符合电力设备的安全设计要求。

　　在实际功能适配层面，这类标识块的背部通常会预留卡扣安装位或者背胶粘贴槽，不需要额外打孔固定，适配变压器仓内不同材质的安装面，无论是金属安装板还是工程塑料隔层都能可靠固定。基座的蓝色配色是电力设备中常用的功能标识色，和绿色的E形标识形成明显的色彩反差，在光线不足的柜内环境中也能快速被识别，不需要额外的照明辅助就能辨识标识内容。设计过程中特意将E形结构嵌入基座表面而非完全外置，是为了避免组件在运输、安装过程中凸起结构受到碰撞发生断裂，嵌入式的结构让E形笔画的根部与基座完全融合，抗冲击能力比外置粘贴的标识提升数倍，即使受到侧面的碰撞力，力量也会通过基座整体分散，不会出现标识断裂脱落的问题。

　　从建模实现的角度来看，整体结构没有复杂的曲面特征，全部采用拉伸、倒圆角的基础特征即可完成，特征树逻辑清晰，后续如果需要调整尺寸适配不同的安装场景，只需要修改基座的长宽高参数以及E形结构的凸起高度、笔画宽度参数即可，不需要重构特征，具备很好的参数化修改基础，能够快速适配不同电压等级、不同型号变压器的标识安装需求。在材质选择上，基座通常选用耐温、耐老化的ABS或者PC工程塑料，能够适应-20℃到80℃的工作环境温度，完全覆盖户外、户内变压器的正常运行温度区间，不会因为长期高温出现材质变形、脆化的问题，E形结构与基座采用同材质一体成型，不存在不同材质热胀冷缩系数不一致导致的开裂、脱落问题，长期使用的结构稳定性有充足保障。
