长条实木板材构件三维结构设计

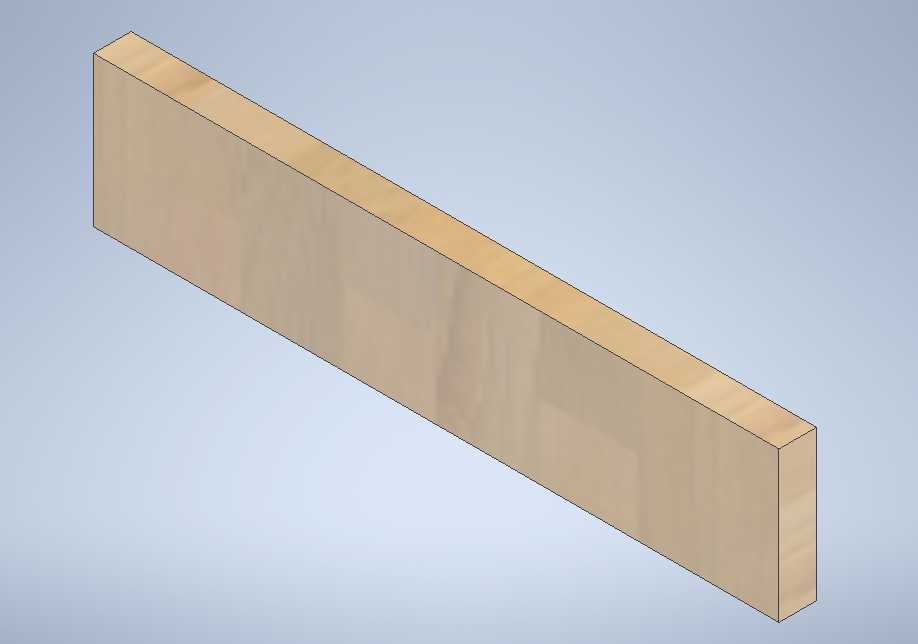

这类长条木质板材构件，在工装夹具辅件、小型设备机架垫板、仓储货架层板支撑、木工工作台台面拼接等场景中应用十分广泛，很多非标设备设计时，会优先选用这类规整的实木条作为缓冲隔层、定位垫条，相比金属型材，它的自重更轻，加工裁切难度低，和金属构件接触时不会刮伤工件表面，在轻工装配线、木制品加工工位的辅助结构里使用率很高。从设计思路来看，这个构件采用等截面长方体构型，整体做了直角棱边规整处理，没有额外的异形开槽、打孔结构，属于通用性极强的基础结构件，建模时优先保证长宽高三个方向的尺寸公差一致性，端面的垂直度控制是重点，因为这类板材很多时候需要多块拼接使用，端面不垂直会导致拼接后出现缝隙，影响整体支撑平面的平面度。实际使用中，它的安装边界非常灵活，既可以通过自攻螺丝直接固定在金属方管框架上作为台面衬板，也可以多块并排铺设后用压条固定组成大面积的木质工作台面，还可以切割成不同长度作为设备运输时的木质支撑垫木，垫在设备底部和运输托盘之间，起到缓冲减震、避免金属底座直接磕碰托盘的作用。从功能特性上看，规整的长方体结构让它的受力十分均匀，沿长度方向可以承受均匀分布的静载荷，作为垫条使用时，单位面积的承压能力可以满足多数小型工业设备、工装夹具的支撑需求，木质材料本身的微变形特性，还能抵消一部分设备运行时产生的微小振动，减少刚性接触带来的噪音传递。建模过程中，重点还原了实木板材的表层纹理走向，纹理沿长度方向延伸，和实际实木下料的纤维方向保持一致，这一点在做结构受力仿真时也有参考意义，顺纤维方向的板材抗弯强度要远高于垂直纤维方向，实际选型安装时，也要让板材的长度方向和受力方向匹配，避免横向受力导致板材断裂。这类基础构件虽然结构简单，但在很多非标设计场景里是不可或缺的辅件，建模时保证尺寸参数的规整性，后续调用时只需要修改长宽高参数就可以快速适配不同的安装空间，不需要重新绘制结构，能大幅提升非标设计的建模效率，不管是做设备的辅助支撑结构，还是做工位的木质工装垫板，这类等截面长条木板都能凭借极强的通用性满足使用需求。
