参赛级农业机器人底盘结构设计方案

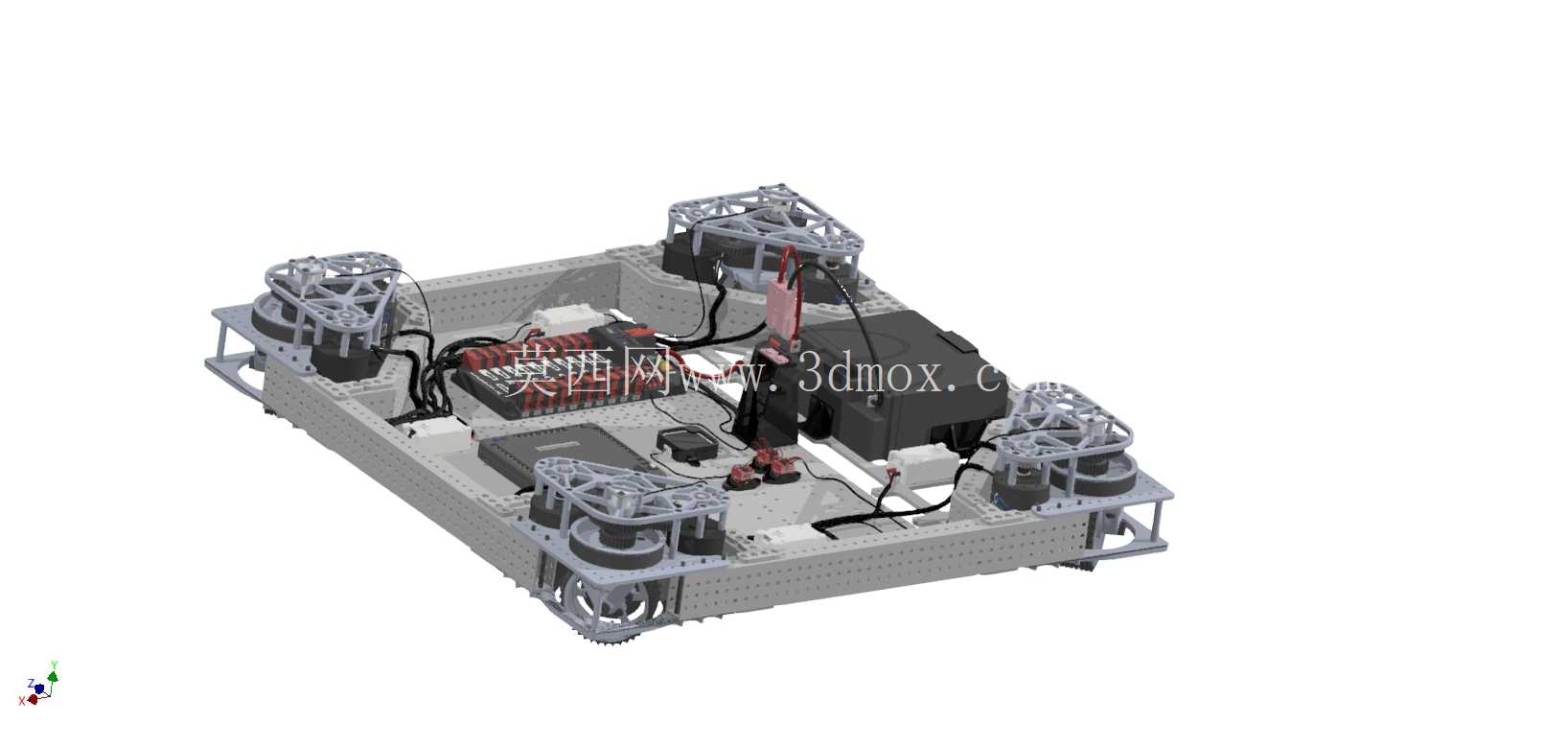

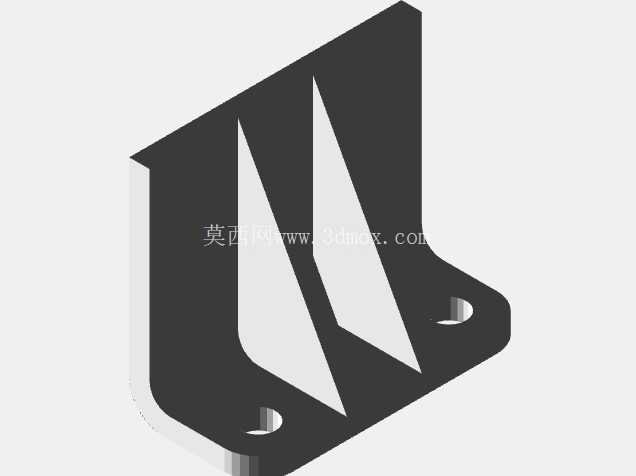

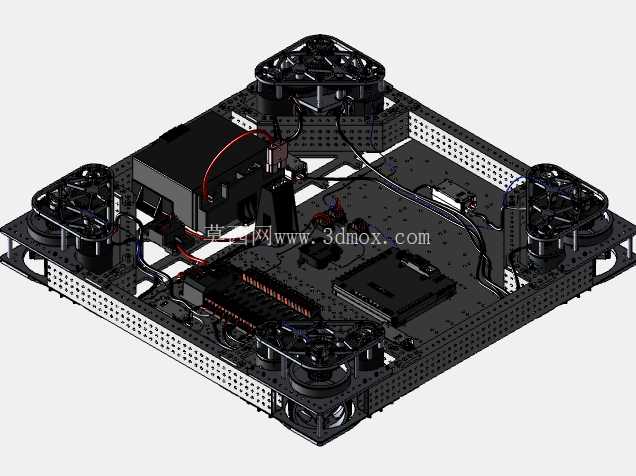

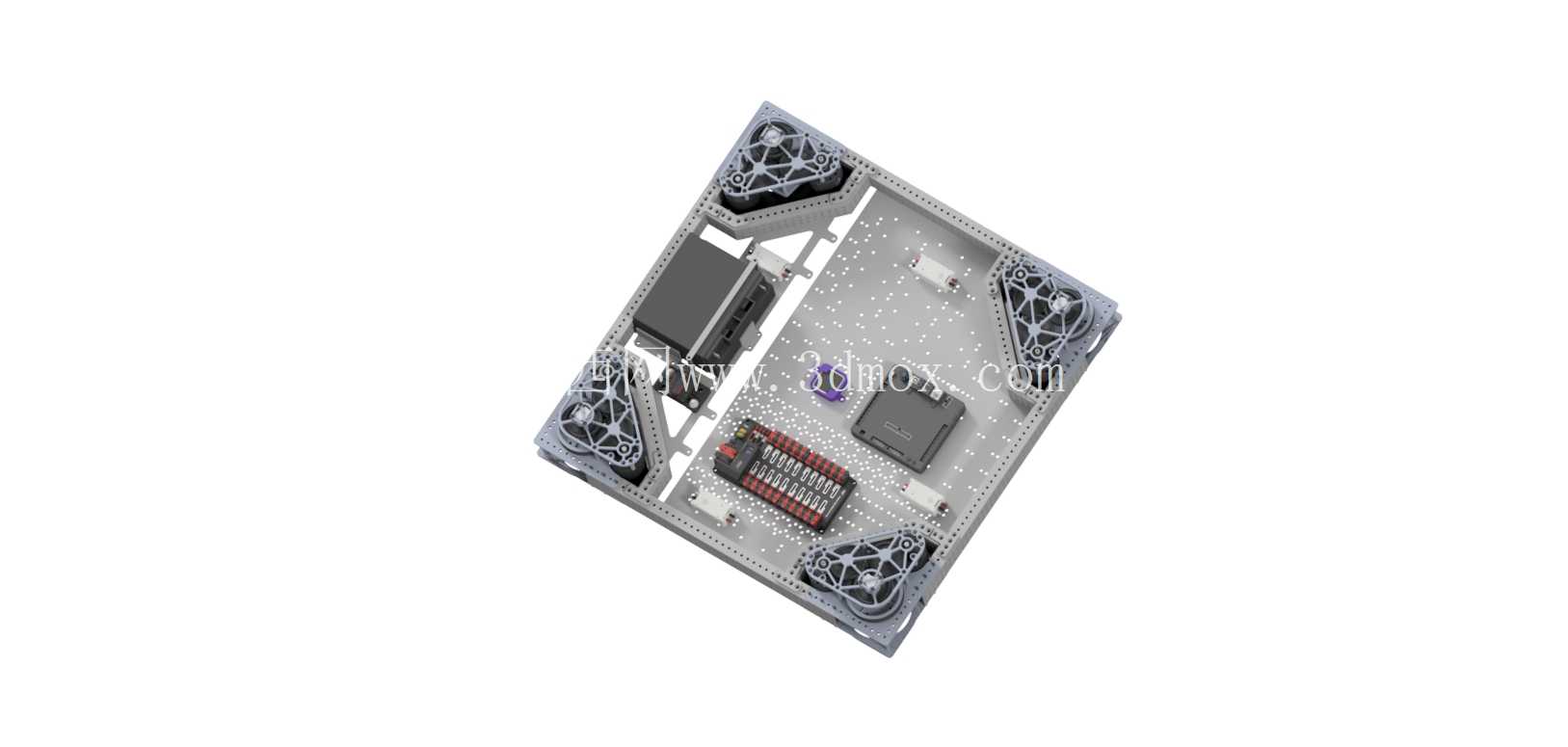

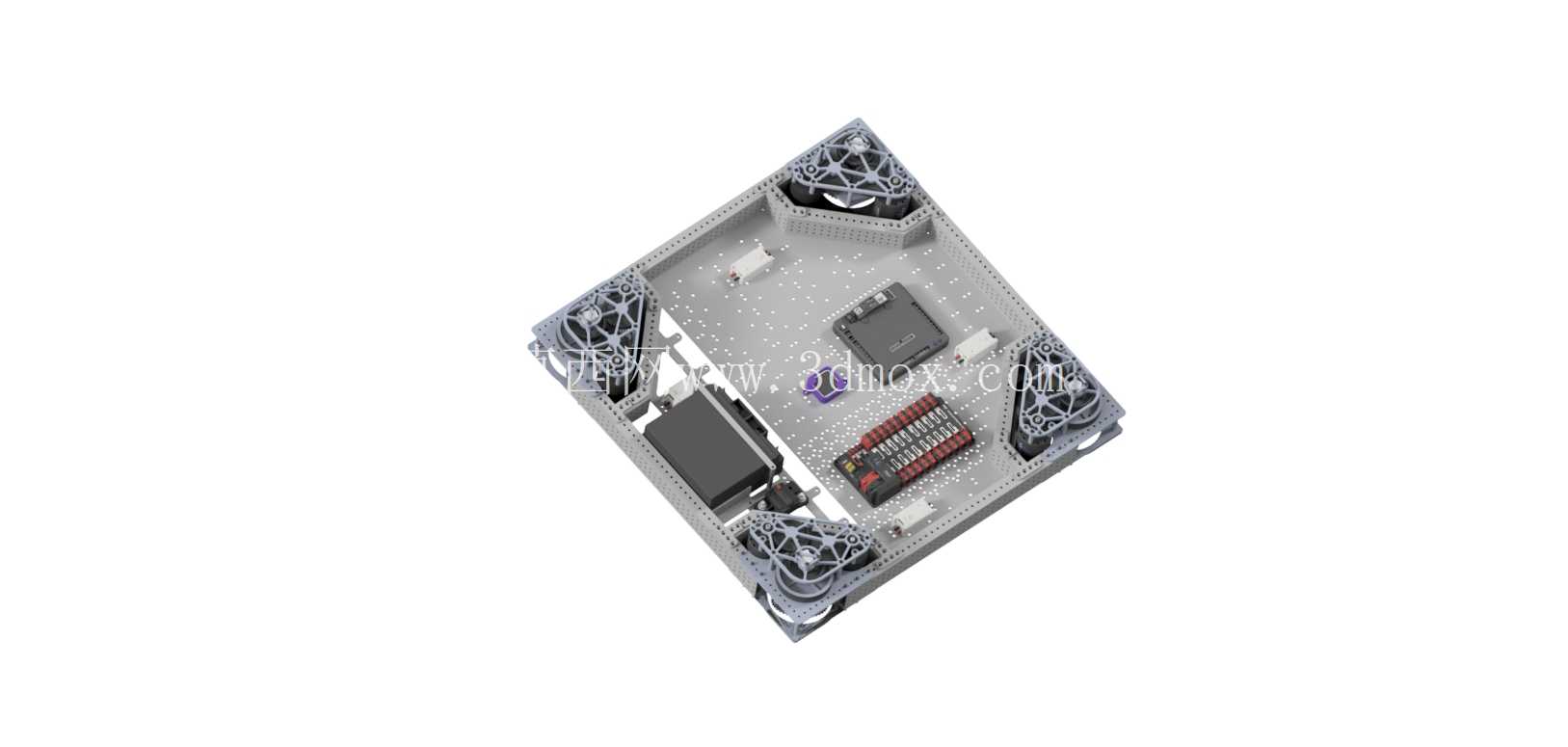

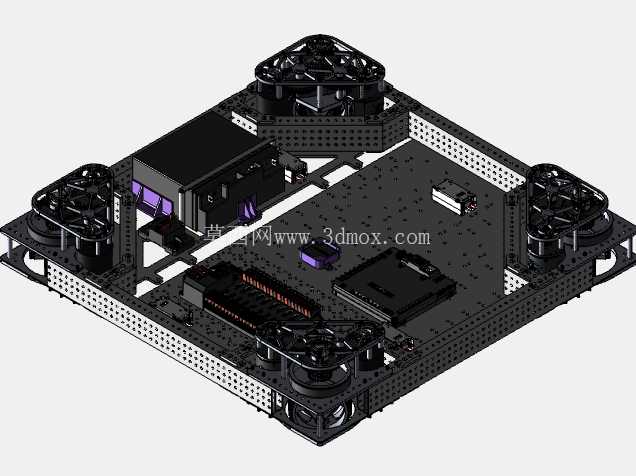

　　这套移动底盘结构针对田间作业场景做了针对性的结构优化，整体采用方形承载框架作为主体受力结构，框架边角处设计了一体化的三角加强筋结构，在不额外增加整体重量的前提下，有效提升了框架边角处的抗冲击性能，能够应对田间非铺装路面行驶时产生的侧向冲击力与颠簸载荷。框架内部采用分层式安装布局，上层预留了通用传感器安装位，可根据作业需求搭载视觉识别模块、作物监测传感器、作业执行机构等不同功能组件，中层为核心控制单元安装区，主控板、驱动模块、电源管理模块均采用沉槽式安装设计，每个模块的安装位都预留了标准的走线槽与固定孔位，避免设备运行过程中线路晃动造成的接触不良问题，下层则预留了动力电池组的安装空间，电池安装位设计了快拆卡扣结构，可实现电池的快速更换，满足长时间连续作业的续航需求。

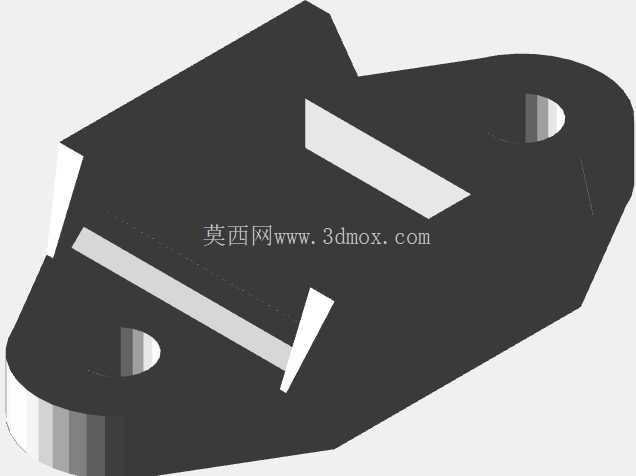

　　底盘的行走驱动单元采用模块化设计，四个角位的驱动轮组均可独立拆卸维护，轮组与主框架之间通过减震连接座相连，减震结构采用线性阻尼设计，可根据不同作业场地的路面情况调整阻尼参数，保证底盘在凹凸不平的田埂、松软的耕地表面行驶时，上层搭载的作业设备不会受到过大的振动冲击，保障传感器采集数据的稳定性与执行机构的动作精度。框架的所有安装孔位均采用标准公制尺寸设计，兼容市面上主流的工业铝型材配件与标准紧固件，使用者可根据自身的作业需求对底盘进行二次扩展，比如加装除草执行机构、播种模块、作物信息采集单元等不同的作业组件，无需对主框架进行二次打孔加工。

　　从安装边界来看，整体框架的外轮廓尺寸控制在紧凑型移动机器人的通用尺寸范围内，可适配多数室内外竞赛场地的通道宽度要求，同时也能满足大棚内窄垄作业的通行需求，底盘的最低离地间隙经过反复校核，既能够越过田间常见的土块、作物残茬等障碍物，又不会因为重心过高影响行驶稳定性，主框架的上平面平面度公差控制在0.1mm以内，保证上层搭载的精密传感器安装基准面的精度要求。在结构受力校核阶段，针对底盘满载情况下的急停、转向、越障等极限工况做了有限元分析，对框架受力集中的连接部位做了局部加厚处理，避免长期交变载荷作用下出现结构疲劳开裂的问题，所有的棱角位置都做了圆角过渡处理，既能够减少应力集中，也能避免安装调试过程中尖锐边角对操作人员造成划伤。

　　走线布局上采用分区域布线的设计思路，动力线路与信号线路分别走框架两侧的独立走线槽，避免大电流动力线对弱信号传输线产生电磁干扰，每个走线槽的进出口位置都设计了线卡固定位，可将线束牢牢固定在槽内，避免行驶过程中线束晃动磨损。这套底盘结构既可以作为农业作业机器人的通用承载平台，也可作为竞赛类移动机器人的基础框架使用，整体结构兼顾了轻量化与结构强度，模块化的设计思路大幅降低了后期维护与功能扩展的成本，所有零部件的加工工艺均采用常规的机加工与3D打印即可实现，不需要特殊的加工设备，便于使用者根据自身需求进行小批量制作与调整。
