FRC赛事AGROBOT9168竞赛农业机器人框架

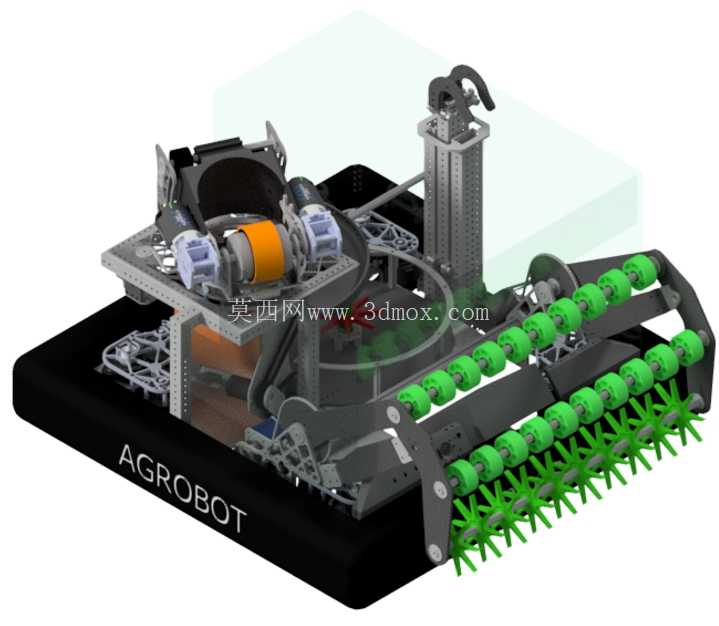

做FRC参赛机器人结构设计快八年，经手的竞赛级农业作业类机器人框架不下二十套，这次拆解的AGROBOT9168第一代竞赛重建版框架，是圣保罗赛区第二周赛事里少见的、把作业稳定性和结构冗余度平衡得恰到好处的设计。很多刚接触FRC农业主题赛事的工程师容易陷入误区，一味追求作业执行端的动作速度，忽略了框架本体的安装边界和抗形变能力，往往到了赛场才发现，过窄的支撑边距导致设备在垄间行进时剐蹭作物，或者框架刚性不足，搭载采摘、收集执行机构后高速转向出现结构震颤，直接影响作业精度。

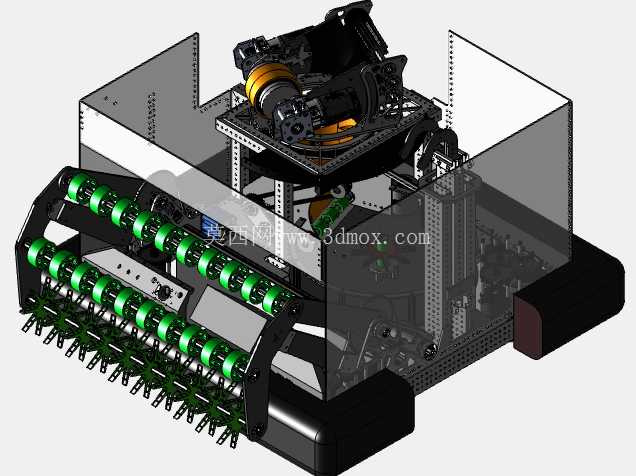

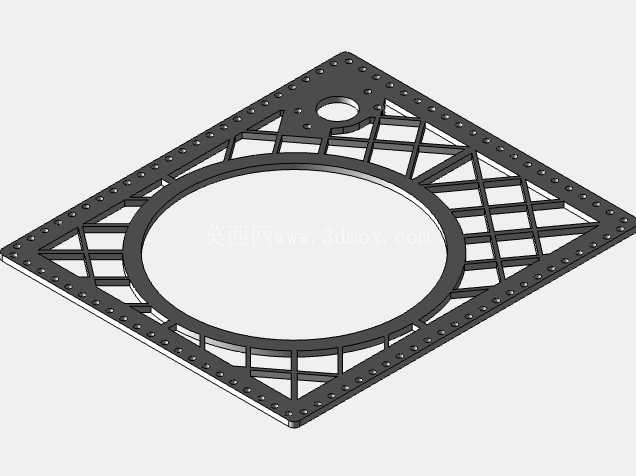

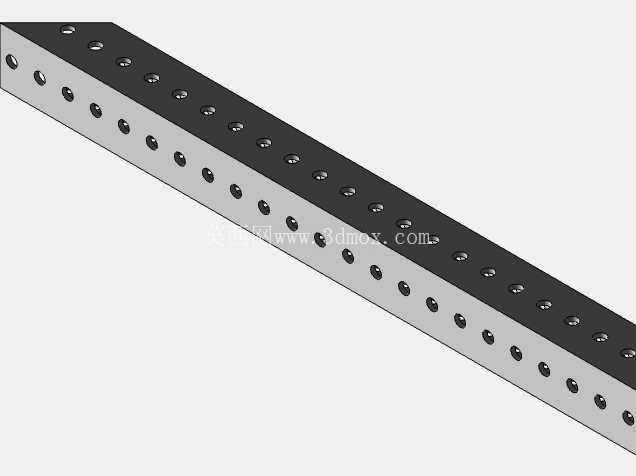

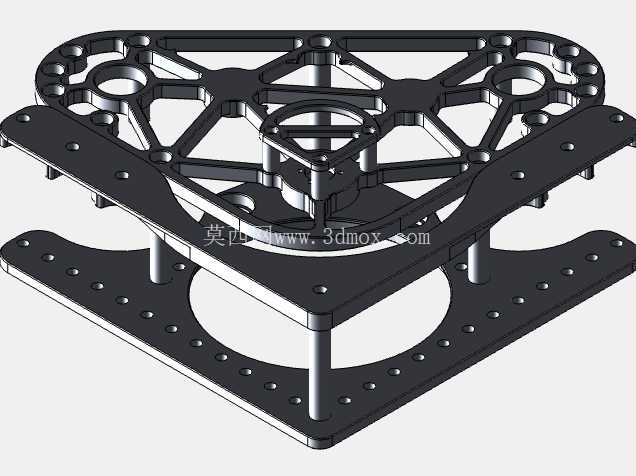

这套框架采用方形闭合式外框设计，第一眼看上去结构并不复杂，但仔细看尺寸链的排布就能发现设计的巧思：外框的竖向支撑边采用等宽加厚设计，横向承载边预留了三层安装孔位，最上层孔位用于安装视觉识别模块和顶部防护板，中间层是执行机构的主安装面，孔位采用等间距阵列排布，兼容不同行程的伸缩采摘臂、作物收集斗的安装需求，不需要二次打孔就能快速调整执行机构的安装高度，适配不同生长高度的作物采收场景；最下层孔位则留给行走轮组、驱动电机和电池仓，重心控制在框架整体高度的三分之一位置，就算在不平整的田间模拟场地做急转、急停动作，也不会出现侧翻风险。

从实际赛事应用场景来看，这套框架主要面向FRC农业主题竞赛里的作物采收、转运任务，外框的内侧净空尺寸经过精确计算，刚好能容纳标准尺寸的作物收集箱，收集箱的进出导轨直接集成在框架内侧的竖向支撑上，不需要额外加装导轨支架，既减少了整体结构重量，也避免了外置支架突出框架外沿，在垄间行进时勾扯作物枝叶或者赛场防护网。框架的边角位置全部做了R角过渡处理，不是单纯为了外观好看，而是竞赛过程中机器人难免出现碰撞，直角边框在碰撞时会出现应力集中，很容易导致焊缝开裂或者型材变形，R角过渡能把碰撞产生的冲击力分散到相邻的支撑边上，大幅提升框架的抗冲击能力。

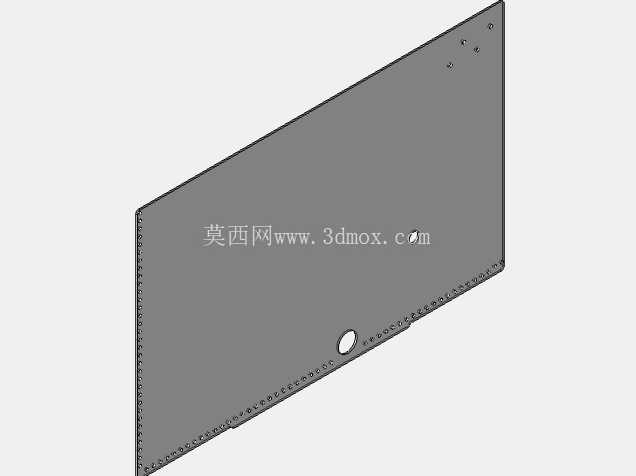

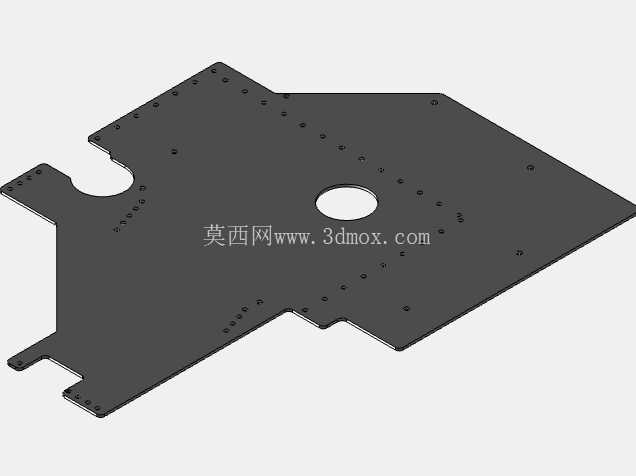

设计思路上，这套框架没有采用竞赛里常见的铝型材拼接方案，而是采用了一体化折弯的钣金结构，很多人会觉得钣金框架重量比铝型材高，但实际上一体化折弯的结构在同等刚性要求下，壁厚可以做到比铝型材更薄，整体重量反而能控制在竞赛规则要求的重量上限以内，而且钣金折弯的结构没有过多的拼接紧固件，不会出现长时间作业后紧固件松动导致的结构精度下降问题。框架顶部的走线槽直接和外框的上沿一体化冲压成型，所有的动力线、信号线都可以隐藏在走线槽内，避免外露的线路在作业过程中被作物枝条剐蹭断裂，也能让整体外观更整洁，减少线路杂乱带来的检修难度。

安装边界方面，这套框架的外沿尺寸严格卡着FRC赛事的机器人尺寸限制设计，所有外凸的部件都不会超出框架的最大外轮廓，不管是安装常规的麦克纳姆轮还是普通的橡胶行走轮，轮组的外沿都和框架外沿齐平，在通过赛事设置的狭窄通道、作物垄间间隙时，不需要额外预留过多的安全间隙，能最大化利用赛场的通行空间。框架后侧预留了快拆式电池安装位，不需要拆解任何框架结构就能快速更换电池，适配竞赛里短时间多场次的比赛节奏，电池仓的位置还设计了加强筋，就算机器人发生后侧碰撞，也不会挤压到电池引发安全问题。

从功能特性来看，框架的中间层安装面预留了多个传感器安装位，包括作物识别摄像头、距离传感器、限位开关的安装孔位都做了标准化设计，不同团队可以根据自己的控制方案选择不同的传感器安装位置，不需要对框架做二次加工。框架底部的轮组安装座采用可调节设计，可以根据不同的场地路面情况调整轮组的离地间隙，在平整的室内竞赛场地可以降低离地间隙提升行驶稳定性，在模拟田间的不平整场地可以调高离地间隙，避免框架底部剐蹭地面凸起。

很多参赛团队在做农业类竞赛机器人设计时，往往把大部分精力放在执行机构的功能实现上，忽略了基础框架的合理性，最后要么是框架刚性不足导致执行机构动作精度不够，要么是安装空间预留不足导致各个部件出现干涉，这套框架的设计刚好避开了这些常见问题，把所有的安装需求、场景适配需求、赛事规则限制都整合到了最简单的方形闭合结构里，没有多余的装饰性结构，每一处折弯、每一个孔位都有对应的实际用途，对于刚接触FRC农业主题竞赛的结构设计人员来说，是非常值得参考的基础框架设计方案，不管是直接套用还是根据自身的执行机构方案做微调，都能大幅减少前期框架设计的工作量，也能避免很多常见的结构设计问题。
