FRC赛事农用作业机器人机械结构设计

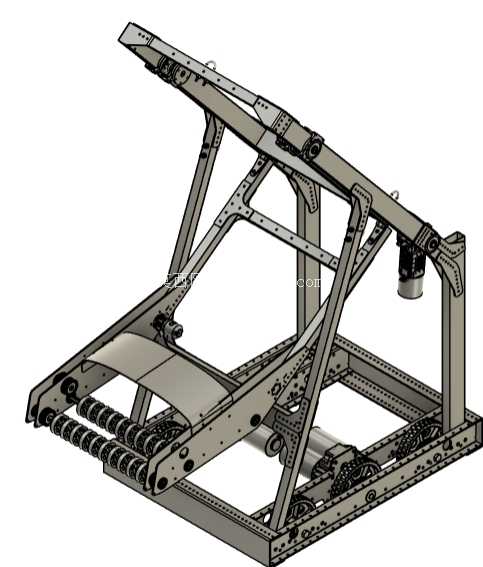

这套机械结构针对竞技类农业作业场景开发，核心适配田间作物拾取、输送、投放类作业需求，整体采用方管型材搭建铰接式框架，兼顾轻量化与结构刚性，能够在移动作业过程中承受执行端往复运动带来的交变载荷，不会出现框架形变导致的运动卡滞问题。

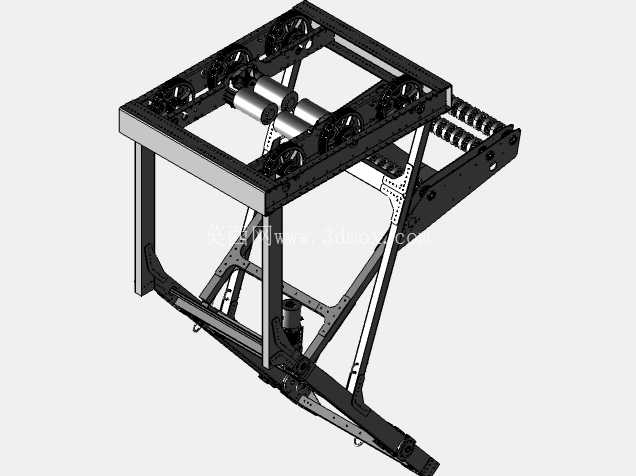

从功能分区来看，底部框架为整个设备的安装基准，预留了与移动底盘对接的安装孔位，孔位采用等间距阵列设计，可适配不同轮距的移动平台，安装边界控制在底盘承载范围内，不会超出移动平台的转向半径，避免作业过程中出现剐蹭作物或场地障碍的问题。底部集成的辊轴输送组件，采用等距排布的包胶辊轴，辊轴间隙控制在作业对象最小尺寸的1/2以内，能够稳定承接拾取机构输送来的作业对象，不会出现卡料、掉落的情况，辊轴两端采用带座轴承固定，传动端通过同步带与驱动电机连接，传动比匹配作业节拍，输送速度可根据作业对象的种类进行调整。

上部的抬升臂采用双组平行四边形铰接结构，相比单臂结构具备更好的运动稳定性，臂架上预留了多组调节孔位，可根据作业高度需求调整臂架的初始安装角度，最大抬升高度覆盖常规农业作业的投放高度需求，臂架末端预留了执行端安装接口，可根据不同作业需求更换拾取、夹持、投放类执行组件，接口采用快拆式定位销设计，更换组件时无需重新校准运动原点，能够快速切换作业模式。

驱动部分采用分布式布局，抬升臂的铰接点处布置驱动单元，通过连杆结构传递动力，相比直驱式布局能够降低臂架末端的重量，提升运动响应速度，同时将重心下移，提升整个设备在移动作业过程中的稳定性，避免急停、转向时出现倾翻风险。所有走线均沿型材内侧的走线槽布置，避免运动过程中线缆与结构件产生摩擦，延长线缆使用寿命，同时也让整体外观更加规整，不会出现线缆干涉运动部件的问题。

结构设计过程中充分考虑了加工装配的工艺性，所有型材切割角度均采用常规加工角度，无需特殊工装即可完成加工，连接孔位均采用标准孔径，可直接使用标准螺栓进行装配，无需定制特殊紧固件，降低加工与装配成本。铰接点处均设置了润滑注油孔，可定期加注润滑脂，减少铰接部位的磨损，延长设备的使用寿命，同时铰接点的轴套采用耐磨自润滑材质，即使在多尘的田间作业环境下，也能保持顺畅的转动，不会出现卡顿、咬死的问题。

从安装边界来看，整体结构收拢状态下的外形尺寸适配常规竞赛场地的通道宽度，能够顺利通过场地内的狭窄通道，展开状态下的作业半径覆盖单条作业垄的宽度，无需频繁调整移动底盘的位置即可完成整垄作业，提升作业效率。底部输送组件的进料高度与地面保持合理间隙，能够适配不平整的田间地面，不会因为地面起伏导致输送组件剐蹭地面，同时进料端设置了导向挡板，能够引导作业对象顺利进入输送辊道，减少拾取遗漏的情况。

整个结构的受力经过反复校核，臂架在最大负载工况下的形变量控制在允许范围内，不会因为负载过大导致臂架形变影响作业精度，框架部分的受力节点均设置了加强筋板，避免应力集中导致的结构断裂问题，能够满足长时间连续作业的强度需求。
