巡航太子摩托车SolidWorks精细三维模型

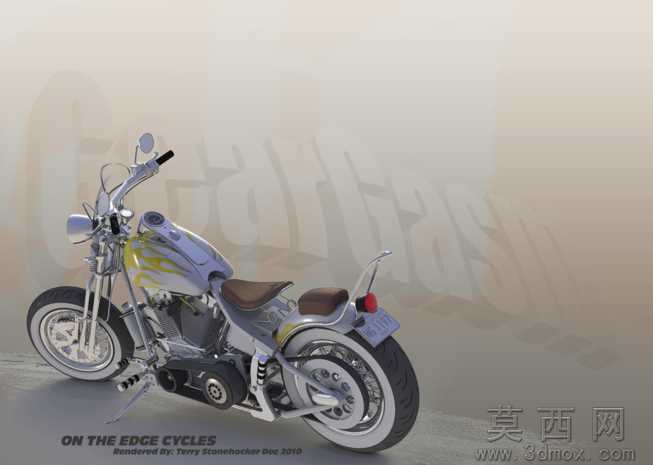

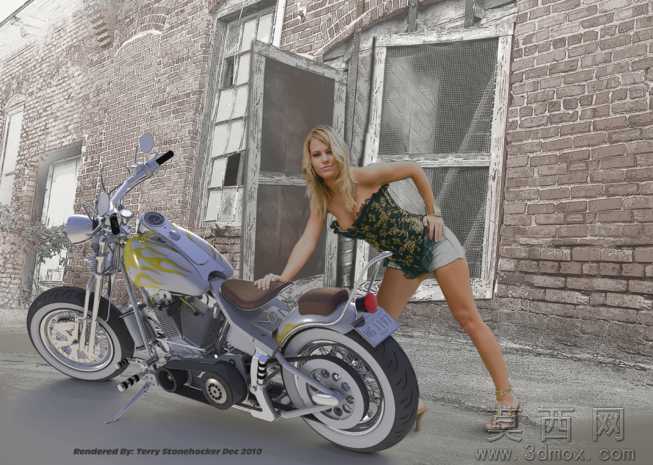

本款巡航太子摩托车三维模型采用SolidWorks2010版本完成全参数化建模，建模流程遵循整车正向设计逻辑，首先以实车测绘数据为基准搭建车架主梁的空间骨架草图，通过多基准面定位确定前后轮轴距、车把高度、座椅倾角等核心硬点参数，再逐步拆分出前叉总成、动力总成、行走系统、覆盖件、操控附件等独立子装配体，每个子零件均采用特征化建模方式完成，从基础的拉伸、旋转特征到复杂的放样、曲面剪裁均保留完整建模历史，方便后续修改调整。参数设计层面严格遵循巡航摩托车的人机工程标准，前后轮直径匹配16寸巡航车常用轮胎规格，前叉倾角设定为32度以保证直行稳定性，座椅高度控制在680mm适配多数骑行者身高，油箱容积参数对应18升常规巡航车油箱容量，所有零件间的装配间隙均预留实车生产所需的公差范围，不存在干涉错位问题。渲染材质部分针对不同零件做了精细化区分，车架、车把、轮毂等金属部件采用抛光镀铬材质，模拟实车亮面金属的高反射质感，油箱覆盖件采用银黄渐变火焰涂装的烤漆材质，搭配清漆层的高光反射效果还原定制巡航车的改装风格，座椅采用棕色仿皮纹理材质，轮胎添加橡胶颗粒质感与胎面磨损细节，金属排气管做了高温烧蚀的渐变色彩处理，转向灯、尾灯等灯具部件采用半透明PC材质，兼顾透光性与外壳的磨砂质感。结构原理上完整还原了美式巡航摩托车的经典结构，采用硬尾式车架搭配双弹簧后减震结构，前叉为正置式液压减震结构，动力部分还原了V型双缸发动机的外部结构与散热鳍片细节，传动系统采用皮带传动结构，前后轮均配备碟刹制动结构，车把集成离合、刹车、灯光控制的手柄结构，所有可活动部件均添加了同轴心、重合等正确的装配约束，可实现车把转向、车轮转动、减震压缩的运动仿真。软件兼容方面，模型除原生SolidWorks2010格式外，还导出了STEP、IGES等通用三维格式，可兼容UG、Pro/E、Catia、KeyShot等绝大多数三维设计与渲染软件，不同格式均保留完整的零件装配结构，不会出现零件丢失、面破损等问题。研发教学应用层面，该模型可作为交通工具设计专业的整车建模教学案例，帮助学习者掌握大型装配体的建模管理方法、曲面涂装的建模技巧，也可作为摩托车改装设计的基础模型，用于调整外观覆盖件、改动车架结构的方案验证，同时也可用于工业设计专业的渲染表现教学，练习金属、烤漆、橡胶等不同材质的渲染参数调节，还可作为科普教具直观展示巡航摩托车的整体结构组成。
