钢管越野Buggy车架SolidWorks设计模型

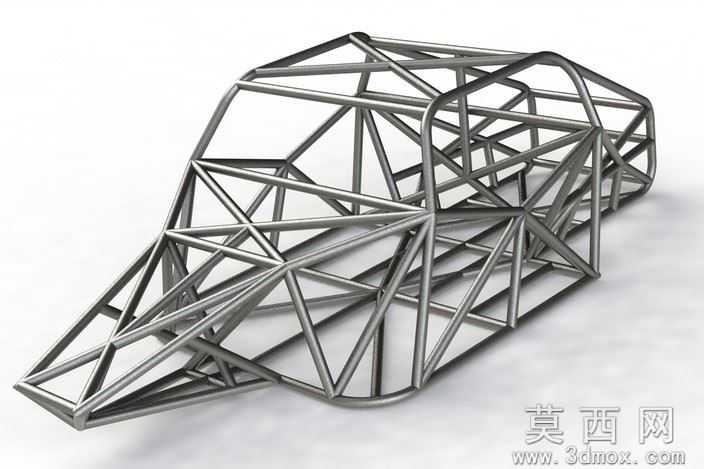

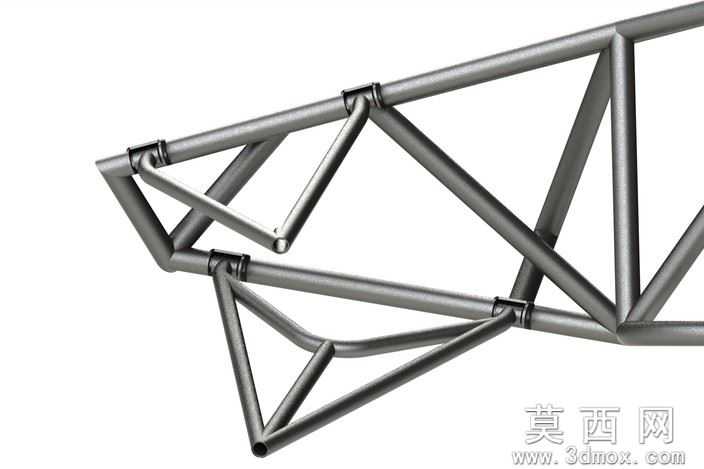

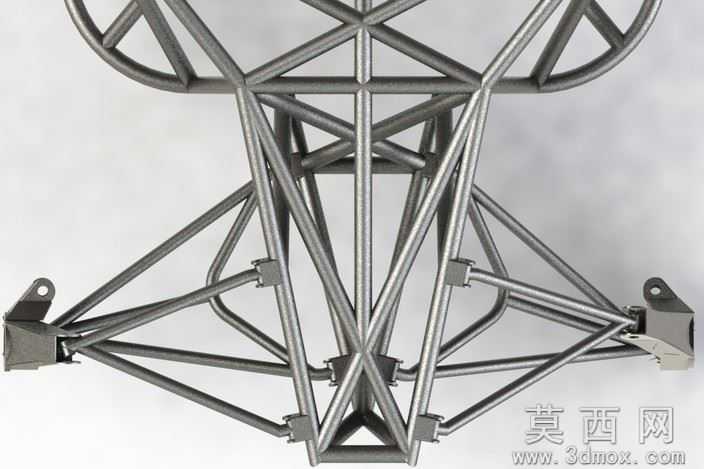

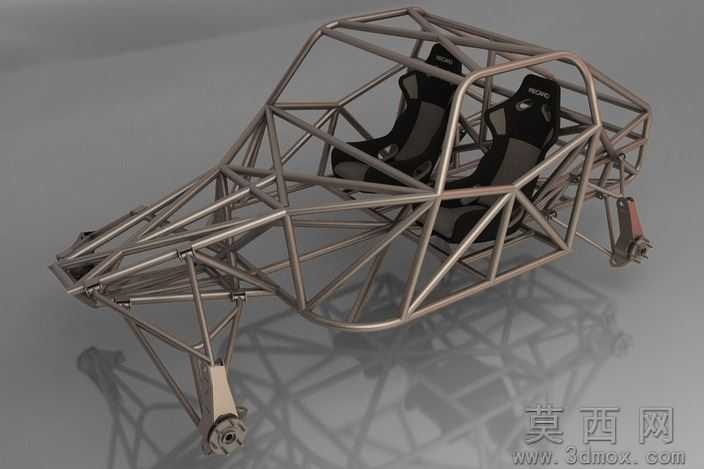

本模型为钢管结构越野Buggy的整车车架三维设计模型，建模阶段采用SolidWorks2013完成全参数化搭建，首先依据Baja1000赛事越野车型的布局规范，绘制空间管架的三维草图基准，逐根定义圆管的路径走向、衔接节点与安装基准面，所有管件的衔接处均做了相贯线裁切处理，还原真实管架焊接的拼接形态，同时预留了动力总成、悬架摆臂、转向机构、座椅安装位的装配接口，建模过程中同步完成了三菱L200配套集线器、转向节等核心关联部件的位置匹配，确保各部件装配无干涉。参数设计层面，整车车架按照1:1实车比例设定，主防滚环采用大管径高强度管材参数，侧边防撞结构、前部吸能结构的管径、壁厚均按照越野赛事安全规范设定，前后悬架安装点的硬点坐标经过反复校核，匹配长行程越野悬架的运动行程需求，座椅安装位按照双座布局设定，适配专业赛车座椅的固定孔位参数，转向系统安装位预留了足够的转向拉杆运动空间，避免极限转向时出现结构干涉。渲染材质部分，模型导入3dsmax2011完成效果呈现，车架主体赋予拉丝金属钢管材质，还原铬钼钢管的哑光金属质感与焊接节点的细节特征，配套的赛车座椅赋予黑色耐磨织物与硬质塑料壳体的复合材质，轮毂安装位赋予金属机加工质感，场景搭配柔和的影棚环境光，投射出清晰的结构阴影，完整展现管架的空间桁架结构特征。结构原理上，该车架采用空间桁架式管架结构，通过三角形管材排布实现极高的结构强度与轻量化表现，前部结构负责承接前悬架、转向机构与前部防撞吸能功能，中部座舱区域通过环绕式防滚管结构形成安全乘员舱，双座椅中置布局优化整车重心分配，后部结构预留动力总成与后悬架安装位，整体结构受力传递路径清晰，能够承受越野场景下的高强度冲击载荷。软件兼容方面，模型除原生SolidWorks格式外，还导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，STL格式可直接用于3D打印制作比例模型，不同格式均保留了完整的结构特征，无破面、缺失面等问题。研发教学应用层面，该模型可作为越野特种车辆、钢管Buggy、Baja赛车的设计参考样例，适合车辆工程专业学生学习空间桁架车架的结构设计、硬点布置、装配干涉检查等设计流程，也可作为越野改装、赛车研发的基础参考框架，辅助设计人员快速完成同类型车型的方案迭代，同时也可用于三维建模教学中复杂空间结构建模、多软件格式互导、渲染表现的实操案例。
