摩托车把手集成系统三维结构设计

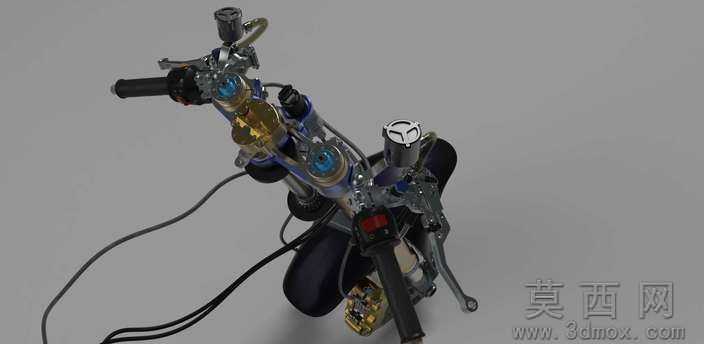

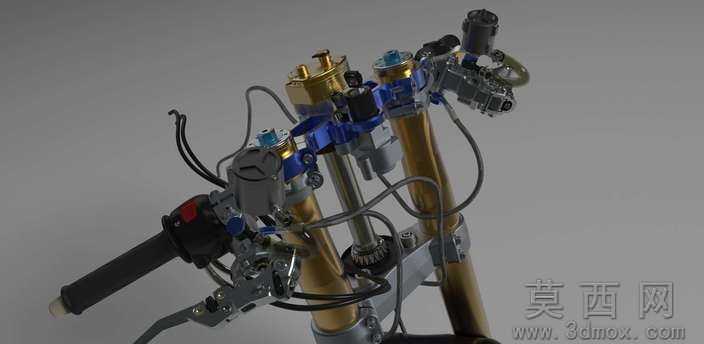

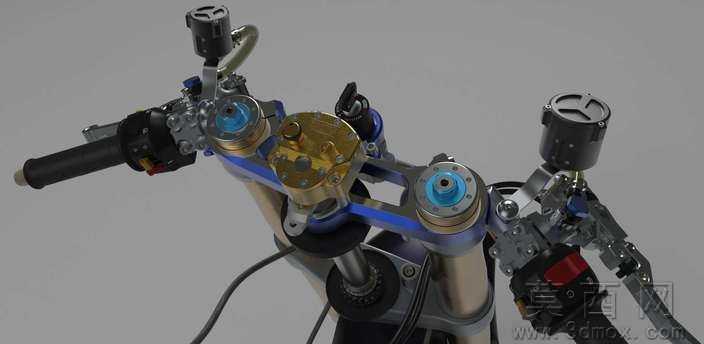

本模型为摩托车把手集成系统的高精度三维设计成果，建模阶段采用自顶向下的装配设计思路，首先以整车人机工程学设定的骑乘握距、转向行程为基准搭建顶层骨架，依次完成上联板、倒置前叉上筒体、左右握把支座、油门转把、离合手柄、前制动手柄、线束固定卡扣、仪表安装支架等独立零件的特征建模，所有零件均保留完整的参数化建模历史，可根据不同车型的适配需求快速修改握把直径、手柄开角、安装孔位等核心尺寸，建模过程中对管线走向做了专门的干涉检查，预留了刹车油管、控制线缆的弯曲避让空间，避免实车装配时出现管线弯折卡滞的问题。参数设计层面严格参考市售公升级运动摩托的真实尺寸规范，前叉筒体直径设定为43mm，握把总宽度控制在720mm，手柄操作行程预留15-25mm的可调区间，所有连接螺栓孔位均匹配M6、M8标准紧固件规格，上联板的转向柱安装位与主流1100cc排量摩托的转向轴承尺寸完全适配，同时兼容奥林斯、昭和等品牌的原厂回转减震器安装接口，可直接适配杜卡迪、本田、铃木等品牌的多款运动车型。渲染材质部分针对不同零件做了精细化区分，前叉内管采用抛光金属铬材质，外管做了磨砂阳极氧化黑的质感处理，握把橡胶部分添加了细微的防滑纹理与哑光橡胶质感，上联板采用铸铝喷丸的金属质感，手柄拉杆做了哑光铝合金材质表现，线束部分添加了黑色橡胶外皮的细微颗粒质感，整体渲染效果还原了实车的金属、橡胶、塑料等不同材质的视觉差异，可直接用于产品展示、宣传素材制作。结构原理上完整还原了摩托车转向操控的核心逻辑，左右握把可绕转向轴线实现左右45度的转动模拟，油门转把可实现周向转动的自由度模拟，离合与前制动手柄可绕销轴实现捏合行程的动作模拟，所有运动部件均添加了合理的限位约束，可直接用于运动干涉仿真、操控行程验证等设计验证工作，同时还原了车把集成的仪表安装位、开关按键安装位的结构细节，完整呈现了摩托车前部操控系统的集成设计逻辑。软件兼容层面，模型提供STEP/IGES通用中间格式文件，可无缝导入SolidWorks、UG、Pro/E、Catia等主流三维机械设计软件，导入后可直接进行编辑修改、工程图导出、装配干涉检查等操作，不存在特征丢失、破面等问题，同时附带高清渲染效果图，可直观查看模型的整体装配效果与细节表现。研发教学应用层面，该模型可作为摩托车整车设计中前部操控系统的参考设计模板，帮助研发人员快速完成车把部分的结构匹配与适配修改，缩短新品研发周期；同时也可作为机械设计相关专业的教学案例，用于讲解自顶向下装配设计、人机工程学参数设定、管线布局设计、多零件装配干涉检查等知识点，帮助学习者掌握交通工具类机械结构的三维建模思路与设计规范，也可用于摩托车改装爱好者的改装方案预演，提前验证改装部件的适配性。
