N20微型直流减速齿轮电机结构设计

在小型智能硬件、桌面级机器人以及DIY电子项目的开发过程中，动力单元的选型往往直接决定了整机的结构布局与性能上限，N20直流齿轮减速电机正是这类场景下被广泛应用的动力部件。这款电机采用直流驱动加金属齿轮减速的集成式结构，整体轴向布局紧凑，输出轴端采用方形法兰安装面，法兰上预留的四个安装孔位可直接与支架、负载端的安装孔对齐，不需要额外设计转接结构就能完成固定，能大幅压缩整机的横向安装空间，对于内部空间寸土寸金的小型遥控模型、桌面机械臂关节、智能门锁传动机构来说，这种安装边界的设计能有效降低结构设计的复杂度。

从功能特性来看，这款电机集成的金属齿轮箱是核心设计亮点，区别于普通塑料齿轮减速结构，金属齿轮的啮合强度更高，能承受更大的瞬时扭矩冲击，在频繁正反转、负载波动较大的工况下，齿轮崩齿、磨损的概率大幅降低，使用寿命更长。齿轮组采用多级直齿啮合的传动结构，将直流电机本体的高转速低扭矩输出，转换为低转速大扭矩的输出特性，匹配小型传动机构对输出力矩的需求，不需要额外搭配减速模块就能直接驱动轻负载执行机构。输出轴采用圆柱光轴设计，可通过紧定螺钉、轴套或者联轴器与负载端连接，适配不同的传动连接需求，轴伸长度经过优化，既保证足够的连接配合长度，又不会因为轴伸过长带来径向跳动过大的问题。

在实际应用场景中，这款电机的适配范围非常广，在小型遥控模型领域，可作为履带小车的驱动轮动力、模型舵面的调整动力，凭借紧凑的体积能塞进模型狭小的内部空间，同时提供足够的爬坡、越障扭矩；在DIY电子项目中，可作为小型传送带、自动投喂装置、桌面云台的动力源，不需要复杂的驱动电路就能实现转速控制；在消费电子领域，常被用于智能门锁的锁舌驱动、小型摄像头的云台转动、电动玩具的动作执行机构，稳定的减速输出特性可以保证执行动作的平稳性，不会出现转速过快导致的动作失控问题。

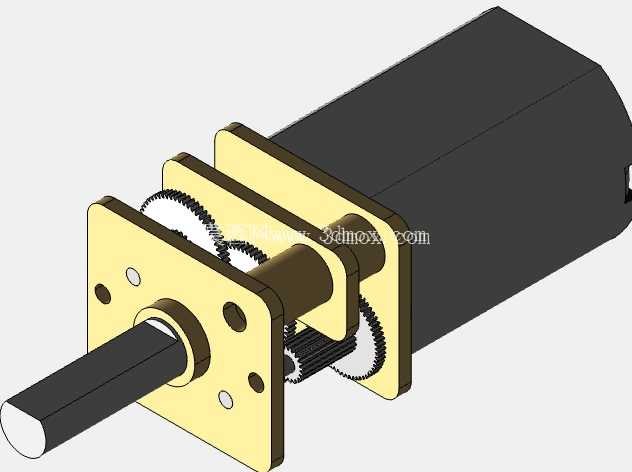

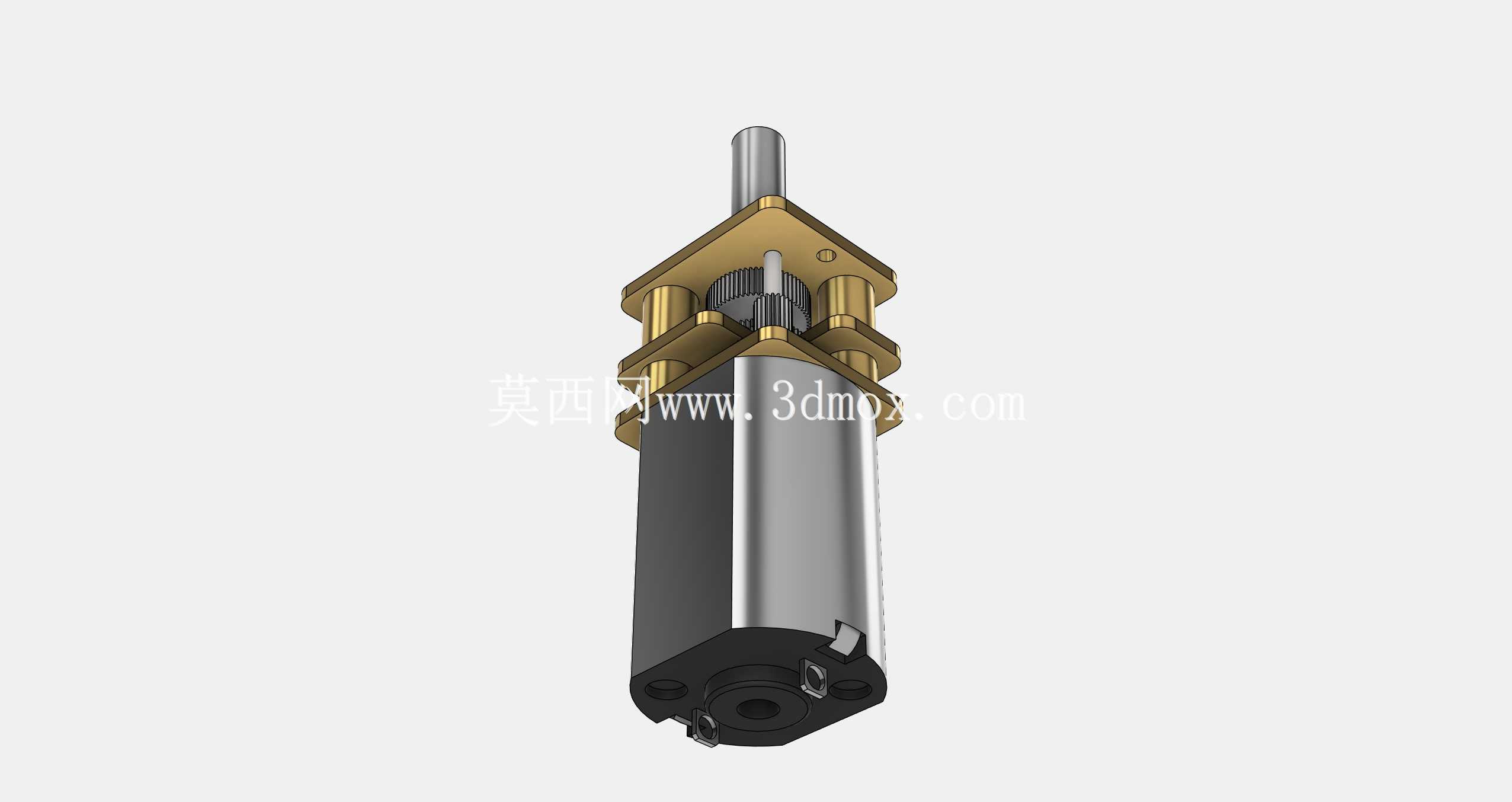

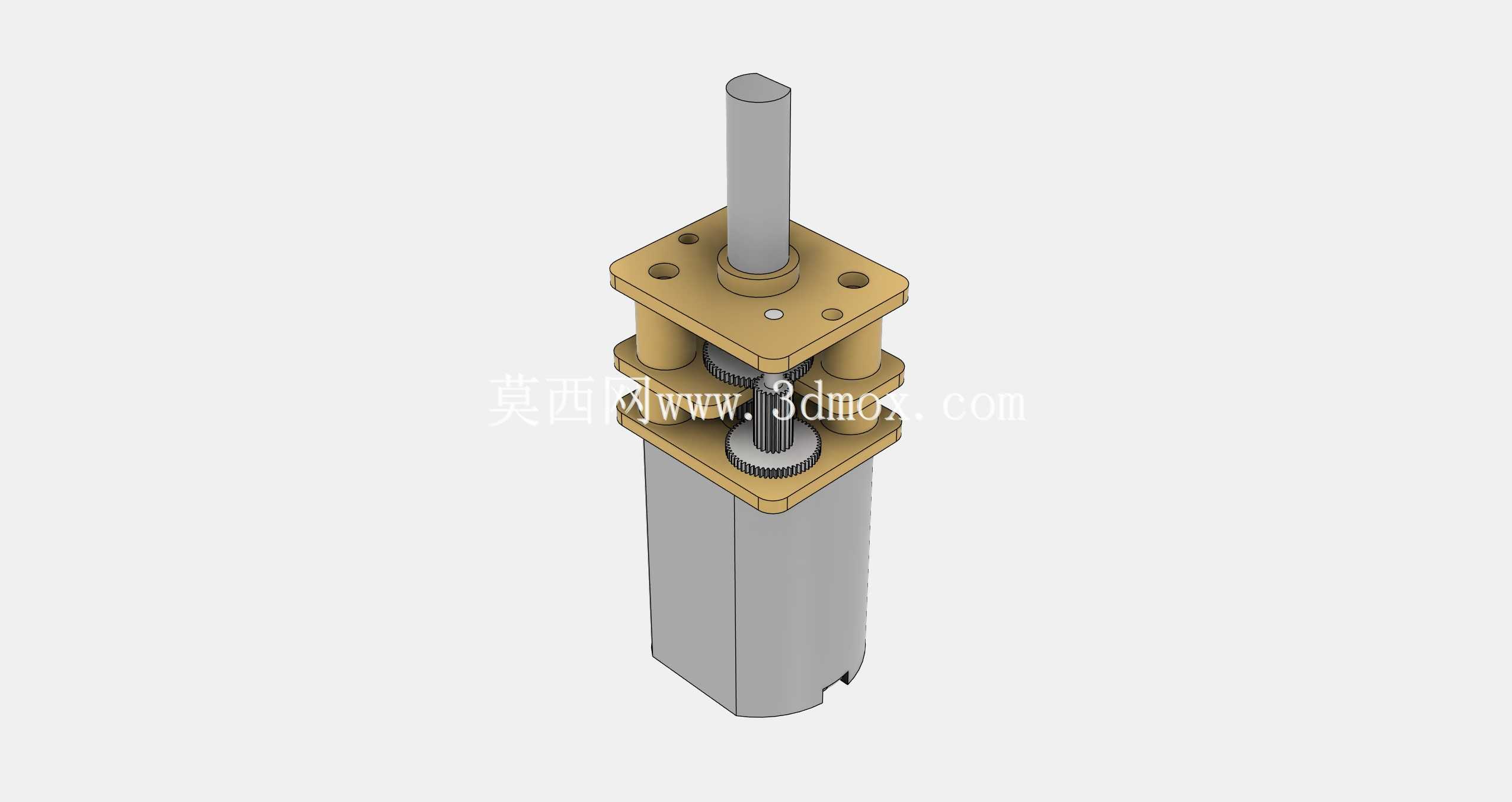

从设计思路层面拆解这款电机的结构，整体采用同轴式布局，直流电机本体与减速箱、输出轴保持同一轴线，最大限度减少了径向尺寸，方形的安装法兰与电机本体的圆柱外壳形成稳定的安装基准，法兰面与输出轴的垂直度经过严格控制，安装后能保证输出轴的径向跳动在允许范围内，减少运转过程中的噪音与振动。齿轮箱的分层叠片式结构设计，既方便齿轮轴的定位装配，又能保证齿轮啮合的中心距精度，每一层固定板都同时承担齿轮轴支撑、壳体密封的作用，减少了多余的结构零件，降低了整体装配难度。电机尾部的出线端预留了足够的接线空间，方便焊接导线或者连接接插件，不会因为结构干涉导致接线困难。

在结构选型与建模参考时，需要重点关注这款电机的安装边界尺寸：方形法兰的边长、安装孔的中心距、输出轴的直径与轴伸长度、电机本体的外径与总长度，这些尺寸是整机结构设计时的核心配合尺寸，一旦出现偏差就会导致安装干涉、轴连接不同心等问题。同时齿轮箱部分的外形轮廓也需要在结构设计时预留足够的避让空间，避免与周边的电路板、结构件产生摩擦。这款电机的结构设计充分考虑了小型化应用场景的需求，在有限的体积内平衡了扭矩输出、安装便利性与结构可靠性，是小型动力传动场景下非常典型的参考结构，对于从事小型智能硬件结构设计、传动机构选型的工程师来说，其集成式减速箱的布局思路、安装基准的设计方式都有很高的参考价值，能为同类微型动力部件的结构设计提供成熟的方案参考。
